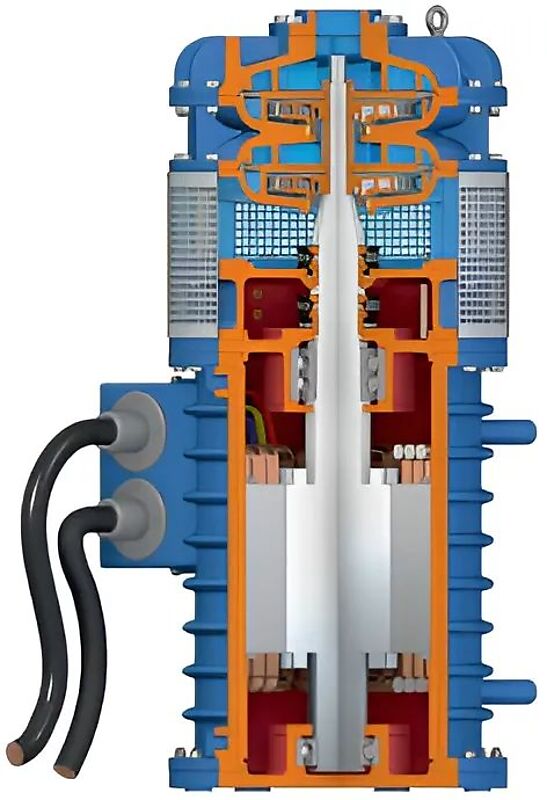

Tsunami HHDC120S4H

Назначение и место в ряду

Tsunami HHDC120S4H — дренажный насос со сверхвысоким напором серии HD: производительность до 210 м³/ч, напор до 210 м и мощность 90 кВт. По напору модель замыкает ряд сверху: 210 м, выше в серии HD нет. Ближайшая модель в ряду — HHDC120S6M (та же мощность, производительность 550 м³/ч, напор 95 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Осушение крупных водоёмов и котлованов на гидротехнических объектах — одна из типовых задач этой серии.

Как читать производительность и напор

Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 72 м³/ч это 186,3 м, при 154 м³/ч уже 130,7 м. Напорный патрубок Ду100 при производительности 210 м³/ч даёт скорость потока 7,4 м/с: для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

Где применяют эту модель

Задачи, под которые подходит Tsunami HHDC120S4H по своим характеристикам:

• Среда с отклонением от нейтральной: допустимый диапазон pH 6-13. За его пределами нужна другая пара материалов, обычная чугунная проточная часть работать не будет.
• Водоотлив с глубоких горизонтов: карьеры и разрезы, шахтные стволы, подземные выработки. Напор 210 м поднимает воду примерно с 160 м одной ступенью — промежуточная перекачивающая станция на трассе не нужна.
• Откачка больших объёмов: резервуары, отстойники, затопленные площадки. Ёмкость на 1000 м³ модель освобождает примерно за 4,8 ч работы в расчётной точке.

Исполнение и материалы

Свободный проход 8 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Частота вращения 1 450 об/мин — четырёхполюсный двигатель, компромисс между напором и износом; питание трёхфазное, 380 В. Вес 1 210 кг — грузоподъёмность площадки и подход крана проверяют до поставки. Ограничения по перекачиваемой жидкости — pH в диапазоне 6-13.
