Tsunami HD

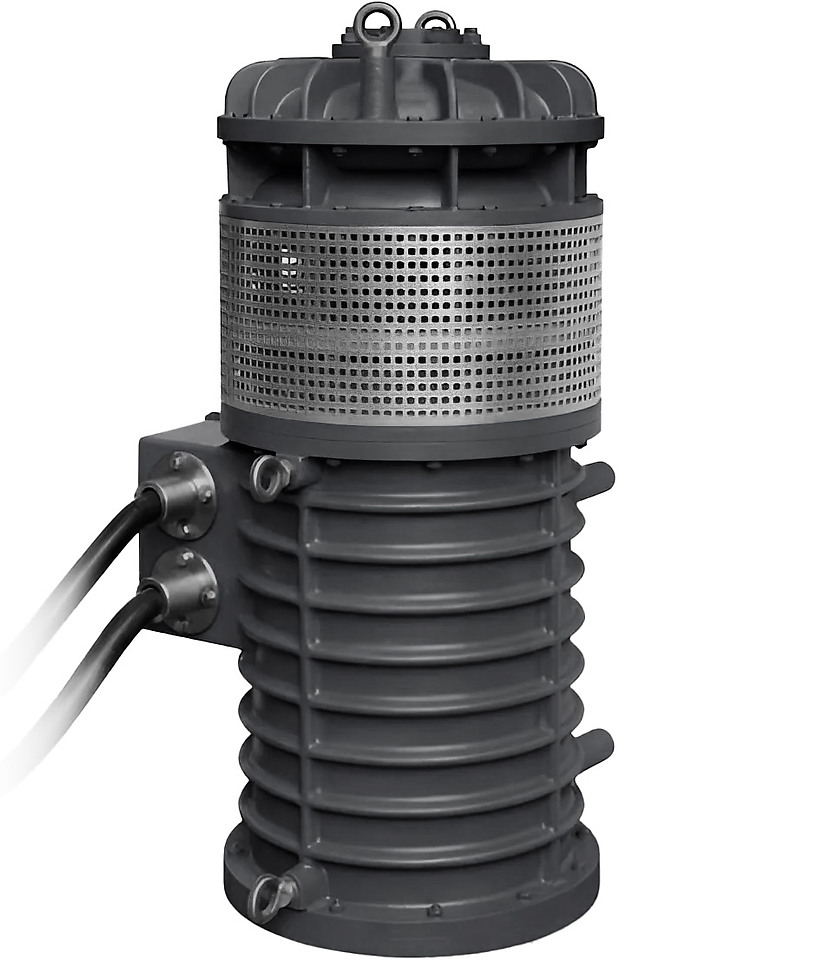

Погружной дренажный насос мощностью 90 кВт для откачки больших объёмов грязной воды на большую высоту подъёма — карьеры, шахты, рудники, крупные гидротехнические объекты.
- Осушение глубоких карьеров, шахт и рудников
- Водоотведение на обогатительных фабриках
- Откачка больших объёмов воды при строительстве тоннелей, метро и мостовых опор
- Осушение крупных водоёмов и котлованов на гидротехнических объектах
- Циркуляция технологической воды в гидроэнергетике
- Водоотведение в горнодобывающей промышленности — уголь, марганец, цинк, железная руда, никель, золото, гипс, кремнезём
- Опорожнение резервуаров и бассейнов на время обслуживания
- Осушение приямков лифтовых шахт и подземных паркингов
- Макс. производительность
- 210–550 м³/ч
- Макс. напор
- 95–210 м
- Мощность
- 90 кВт
Проточная часть
Рабочее колесо
Из чугуна с 27 % хрома
Свободный проход 8 мм: крупная взвесь проходит, а включения крупнее забьют проточную часть независимо от твёрдости материала.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
H
- HDСерияКонструкция, материалы и тип рабочего колеса
- CТипоразмер гидравлической частиГабарит корпуса и рабочего колеса
- 120Мощность двигателя120 л.с. — 90 кВт, совпадает с характеристикой
- S4Диаметр напорного патрубка4″ — 100 мм, совпадает с характеристикой
- HНапорное исполнениеВариант рабочего колеса внутри типоразмера
Характеристики серии
Показано 1 из 1 кривых. Отметьте нужные модели значком графика в таблице ниже.
Таблица значений
| Производительность, м³/ч | Напор H, м |
|---|---|
| 27 | 202 |
| 54 | 194 |
| 81 | 182 |
| 108 | 168 |
| 135 | 149 |
| 162 | 122 |
| 189 | 85 |
| На графике | м³/ч | м | кВт | мм | Действия | |
|---|---|---|---|---|---|---|
| Tsunami HHDC120S4HHHDC120S4H | 210 | 210 | 90 | 100 | ||
| Tsunami HHDC120S6MHHDC120S6M | 550 | 95 | 90 | 150 |
Для чего создана серия
2
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
HD — погружной дренажный насос мощностью 90 кВт, разработанный для непрерывной откачки грязной воды с большой глубины в тяжёлых промышленных условиях: карьерах, шахтах, рудниках. В отличие от компактных бытовых и полубытовых серий, HD рассчитан на совершенно другой порядок величин — производительность до 550 м³/ч и напор до 210 м, то есть перекачку сотен кубометров воды в час на высоту многоэтажного здания и выше.
Рабочее колесо изготовлено из высокоуглеродистого чугуна с содержанием хрома 27% — материал, устойчивый к абразивному износу при постоянном контакте с песком, рудной пылью и другой твёрдой взвесью, характерной для карьерных и шахтных вод. Трёхфазный асинхронный двигатель с короткозамкнутым ротором, класс изоляции H и встроенная термозащита обеспечивают работу в режиме, где остановка насоса означает подтопление выработки.
Где применяется
95–210 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Осушение карьеров, шахт, рудников и обогатительных фабрик
- Строительство тоннелей, метро и мостов
- Осушение водоёмов и котлованов на крупных объектах
- Переработка полезных ископаемых
- Гидроэнергетика
- Горная промышленность: уголь, марганец, цинк, железная руда, никель, золото, гипс, кремнезём
Ключевая задача серии HD — не допустить остановки водоотведения там, где остановка стоит дорого: в подземных выработках, на дне карьера, на строительной площадке тоннеля или моста, где приток воды нужно откачивать непрерывно и на большую высоту. Диапазон pH перекачиваемой среды от 6 до 13 позволяет работать как с нейтральными грунтовыми водами, так и со щелочными технологическими стоками обогатительных производств.
Устройство и особенности конструкции
210–550 м³/ч
Спиральный корпус, промежуточная деталь и корпус двигателя выполнены из серого чугуна IS-210/FG260, рабочее колесо — из чугуна с содержанием хрома 27%. Механические уплотнения — верхнее CR/SS, нижнее SIC/SIC. Вал ротора — нержавеющая сталь 431, подшипники — шариковые FAG со смазкой. Насос оснащён датчиком утечки/влажности уплотнений (PSLD) и термисторным датчиком обмотки (WTD) для контроля технического состояния в процессе работы. Крепёж — нержавеющая сталь SS304, кабель питания и управления — в ПВХ изоляции, длина кабеля — 10 м. Класс защиты — IP68, класс изоляции обмотки — H, скорость вращения — до 1450 об/мин, электропитание — 380 В, трёхфазный асинхронный двигатель с короткозамкнутым ротором.
Как подобрать модель
Серия из двух моделей построена на одном 90-киловаттном двигателе, но с разной геометрией проточной части под разные задачи:
- HHDC120S4H — фланец 4 дюйма (DN100): производительность до 210 м³/ч, напор до 210 м
- HHDC120S6M — фланец 6 дюймов (DN150): производительность до 550 м³/ч, напор до 95 м
Выбор модели определяется тем, что важнее для конкретного объекта — высота подъёма или объём откачки. Для глубокого карьера или шахты, где вода должна подниматься на большую высоту при относительно небольшом притоке, подходит HHDC120S4H. Для площадки с большим притоком воды и умеренной высотой подъёма — например, крупный котлован или водоём — подходит HHDC120S6M с втрое большей подачей.
Вопросы о серии HD
HHDC120S4H — фланец 4 дюйма (DN100), настроен на больший напор: до 210 м при производительности до 210 м³/ч. HHDC120S6M — фланец 6 дюймов (DN150), настроен на больший расход: до 550 м³/ч при напоре до 95 м. Обе модели — 90 кВт.
