Разбор задачи: приямок с непостоянным уровнем

Как это выглядело

Приямок с неравномерным притоком: то залповый сброс, то часы почти без поступления. Насос погружной, подобран по рабочей точке корректно. Симптом — периодические отключения по тепловой защите, после остывания насос запускается и работает нормально. Внешний осмотр ничего не показывает: колесо чистое, кабель цел, ток в норме.

Что происходило

Тепловая защита срабатывала по факту перегрева, и перегрев был настоящим. Причина — в двух наложившихся обстоятельствах.

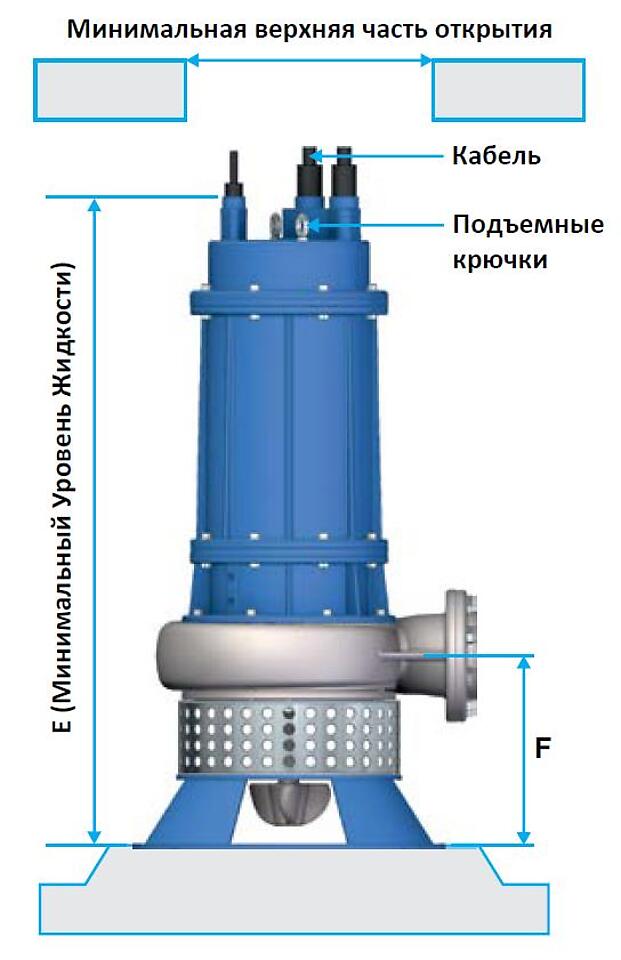

Первое: при спаде притока уровень опускался ниже паспортного минимального погружения. Двигатель у этой конструкции охлаждается перекачиваемой средой через корпус — как только корпус оказывается выше уровня, теплоотвод прекращается, а насос продолжает работать, потому что поплавок ещё не дошёл до точки отключения.

Второе: при заполнении шёл короткий цикл — частые пуски с малым рабочим объёмом между уровнями включения и отключения. Пусковые токи греют обмотку сильнее, чем работа под нагрузкой, и остыть между циклами двигатель не успевал.

Что было предложено

Разбор шёл по возрастанию стоимости решения — это правильный порядок.

1. Уровни поплавка. Точка отключения поднимается так, чтобы насос останавливался до потери паспортного погружения, а не после. Бесплатно, решает половину случаев.
2. Рабочий объём между уровнями. Разнесение точек включения и отключения удлиняет цикл и сокращает число пусков. Ограничено геометрией приямка.
3. Смена исполнения. Если по условиям задачи уровень гарантировать нельзя, нужен насос, охлаждение которого от уровня не зависит: Tsunami Ni-Hard с рубашкой охлаждения с замкнутым контуром рассчитан в том числе на приямки с непостоянным погружением.
4. Вынос насоса из приямка. Для стационарных узлов с постоянным режимом рабочий вариант — сухая установка: Tsunami WL ставится вне резервуара, обслуживается без подъёма из среды и не зависит от уровня вообще.

Что забрать из этого случая

Тепловая защита, срабатывающая регулярно, — не «капризная электроника». Это единственный узел, который в такой ситуации работает правильно: он сообщает о перегреве, который иначе просто состарил бы изоляцию за несколько месяцев.

И второе: подбор по рабочей точке не закрывает вопрос режима. Перед заказом стоит отдельно проверить, гарантировано ли минимальное погружение на всём цикле и сколько пусков в час получится при выбранном объёме приямка.
