Серия · Насосы сухой установки

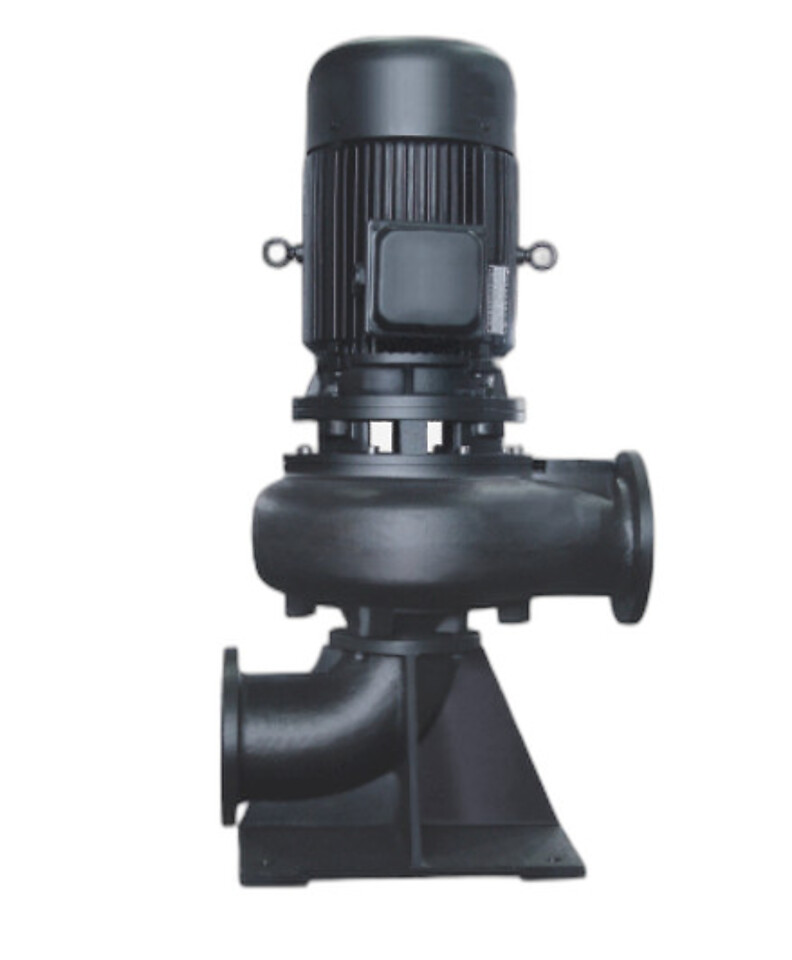

Tsunami WL
Вертикальный канализационный насос сухой установки: двигатель и корпус вынесены за пределы резервуара, для сточных вод и сред с крупными твёрдыми и волокнистыми включениями.
- Перекачивание городских и промышленных сточных вод на канализационных насосных станциях
- Транспортировка шламов, пульпы, золы и навозных стоков на горнодобывающих и сельскохозяйственных предприятиях
- Перекачка жидкостей с длинными волокнами и бытовым мусором (тряпки, пластиковые пакеты) без намотки на рабочее колесо
- Циркуляция воды в системах водоснабжения и дренажа
- Откачка стоков при геологоразведочных работах и на вспомогательных горных выработках
- Подача воды для орошения и технологических нужд сельскохозяйственных предприятий
- Установка в машинном зале с обслуживанием без подъёма агрегата
- Работа на объектах с резервированием по схеме «рабочий — резервный»
- Макс. производительность
- 15–12 000 м³/ч
- Макс. напор
- 5–60 м
- Мощность
- 0,75–710 кВт
Проточная часть
Рабочее колесо
Противонаматывающееся одноканальное
- Материал
- HT200 (серый чугун)
Увеличенный проточный канал пропускает включения 80–250 мм и волокна длиной 300–1500 мм: тряпки и плёнка проходят насквозь, а не наматываются на колесо.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
--
- 50Диаметр напорного патрубка50 мм — совпадает с характеристикой
- WLСерияКонструкция, материалы и тип рабочего колеса
- 15Производительность в рабочей точке15 м³/ч — здесь совпадает с максимальной
- 8Напор в рабочей точке8 м — здесь совпадает с максимальным
- 0.75Мощность двигателя0.75 кВт — совпадает с характеристикой
Характеристики серии
Показано 20 из 116 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия WL
Таблица значений
| Производительность, м³/ч | 50WL15-8-0.75 | 50WL15-12-1.1 | 50WL15-16-1.5 | 50WL15-22-2.2 | 65WL30-10-2.2 | 80WL50-8-2.2 | 100WL80-7-3 | 50WL15-30-3 | 65WL30-15-3 | 80WL50-10-3 | 100WL80-10-4 | 50WL25-25-4 | 65WL30-22-4 | 80WL50-15-4 | 100WL80-13-5.5 | 150WL150-7-5.5 | 50WL25-32-5.5 | 65WL30-30-5.5 | 80WL50-20-5.5 | 100WL80-18-7.5 | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | |
| 24 | — | — | — | — | — | — | — | — | — | — | — | — | 11 | 60 | 1,1 | — | — | — | — | — | — | — | — | — | 16 | 61 | 1,7 | — | — | — | — | — | — | 26 | 48 | 3,4 | 23 | 51 | 2,9 | — | — | — | — | — | — | — | — | — | 33 | 48 | 4,4 | 32 | 51 | 4 | — | — | — | — | — | — |
| 47 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,2 | 60 | 1,8 | — | — | — | — | — | — | — | — | — | 10 | 60 | 2,2 | — | — | — | — | — | — | — | — | — | 15 | 58 | 3,4 | — | — | — | — | — | — | — | — | — | — | — | — | 20 | 55 | 4,8 | — | — | — |
| 71 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 7,5 | 63 | 2,3 | — | — | — | — | — | — | — | — | — | 11 | 63 | 3,2 | — | — | — | — | — | — | — | — | — | 14 | 63 | 4,2 | — | — | — | — | — | — | — | — | — | — | — | — | 19 | 64 | 5,7 |
| 95 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 6,1 | 61 | 2,6 | — | — | — | — | — | — | — | — | — | 8,8 | 61 | 3,7 | — | — | — | — | — | — | — | — | — | 12 | 61 | 4,8 | 9 | 61 | 3,8 | — | — | — | — | — | — | — | — | — | 16 | 62 | 6,8 |
| 118 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,3 | 68 | 3,9 | — | — | — | — | — | — | — | — | — | — | — | — |
| 142 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 7,4 | 72 | 4 | — | — | — | — | — | — | — | — | — | — | — | — |
| 165 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 6,1 | 70 | 3,9 | — | — | — | — | — | — | — | — | — | — | — | — |
Для чего создана серия
132
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Tsunami WL — вертикальный канализационный насос сухой установки: рабочее колесо и корпус контактируют со средой, а двигатель стоит вне резервуара, на отдельном фундаменте рядом с ёмкостью, и соединён с ней всасывающим трубопроводом.
Серия рассчитана на перекачивание сточных вод и сред с крупными твёрдыми включениями и длинными волокнами: противонаматывающееся рабочее колесо с увеличенным проточным каналом пропускает частицы до 80–250 мм и волокна длиной 300–1500 мм без остановки на прочистку. Диапазон моделей — от 15 до 12000 м³/ч по производительности и от 5 до 60 м по напору, мощность двигателей — от 1,1 до 710 кВт.
Где применяется
5–60 м
Работа на краю характеристики сокращает ресурс — берите с запасом
Насосы Tsunami WL применяются там, где перекачиваемая среда содержит твёрдые включения, волокна или взвешенные частицы, а планировка объекта позволяет вынести двигатель за пределы резервуара:
- перекачивание городских и промышленных сточных вод на канализационных насосных станциях;
- транспортировка шламов, пульпы, золы и навозных стоков на горнодобывающих и сельскохозяйственных предприятиях;
- перекачка жидкостей с длинными волокнами и бытовым мусором без намотки на рабочее колесо;
- циркуляция воды в системах водоснабжения и дренажа;
- откачка стоков при геологоразведочных работах и на вспомогательных горных выработках;
- подача воды для орошения и технологических нужд сельскохозяйственных предприятий.
Общий предел для этих задач — среда с pH 5–9, температурой не выше 80°C и плотностью до 1200 кг/м³. Из 131 модели серии 16 есть на складе, остальные — под заказ, под точку производительности и напора объекта.
Устройство и особенности конструкции
15–12 000 м³/ч
Насос WL — спиральный насос с односторонним всасыванием: одинарное или двойное незасоряющееся противонаматывающееся рабочее колесо (в отдельных моделях — двух- или трёхлопастное) вращается в корпусе с увеличенным проточным каналом. Если смотреть сверху со стороны двигателя, колесо вращается по часовой стрелке.
Серия выпускается в двух исполнениях. В исполнении I двигатель имеет удлинённый вал, соосно соединённый с рабочим колесом, — насос и двигатель образуют единый блок. В исполнении II стандартный вертикальный двигатель стоит на кронштейне поверх корпуса, а его вал соединён с валом насоса муфтой — так проще заменить двигатель без демонтажа проточной части. В обоих исполнениях доступны горизонтальное всасывание с регулируемым углом между патрубками и вертикальное осевое всасывание для монтажа над резервуаром.
Торцевое уплотнение вала — карбид вольфрама, твёрдый, износостойкий и коррозионностойкий материал, рассчитанный на непрерывную работу более 8000 часов. Диаметр патрубков в серии — от 50 до 900 мм, частота вращения — от 420 до 2900 об/мин, напряжение питания — 380В.
Как подобрать модель
Отправная точка подбора — рабочая точка по производительности (Q) и напору (H): модели серии перекрывают 15–12000 м³/ч и 5–60 м, и рабочая точка чаще всего попадает в диапазон уже готовым решением.
При сухой установке трасса всасывания не менее важна, чем сама рабочая точка: всасывающий трубопровод должен быть постоянно заполнен жидкостью — работа при недостатке жидкости и в кавитации запрещена. Чем длиннее и выше трасса всасывания, тем больше запас по подпору на входе нужно закладывать при выборе модели и высоты установки насоса.
Дальше нужно учесть потери напора в трубопроводе: трение в прямых участках и местные потери на коленах, клапанах и отводах растут с длиной трассы и диаметром трубы — для этого производитель приводит справочную таблицу потерь. Расчётный напор должен перекрывать высоту подъёма и эти потери с запасом, а не впритык: насос, длительно работающий в режиме заниженного напора, перегружает двигатель по току, поэтому рабочий ток нужно периодически контролировать.
Маркировка кодирует диаметр патрубков, исполнение (I или II), расход, напор и мощность двигателя — например, Tsunami 100WL80-18-7.5 означает патрубки 80 мм, расход 80 м³/ч, напор 18 м, мощность 7,5 кВт. Это позволяет сверить модель по каталогу без расчётов.
Вопросы о серии WL
У WL двигатель и корпус насоса находятся вне перекачиваемой среды — насос монтируется в машинном зале или на фундаменте рядом с резервуаром и соединяется с ним всасывающим трубопроводом. У погружных серий двигатель работает непосредственно в жидкости. Сухая установка упрощает обслуживание: не нужно откачивать резервуар и поднимать насос для доступа к уплотнению или подшипникам.
