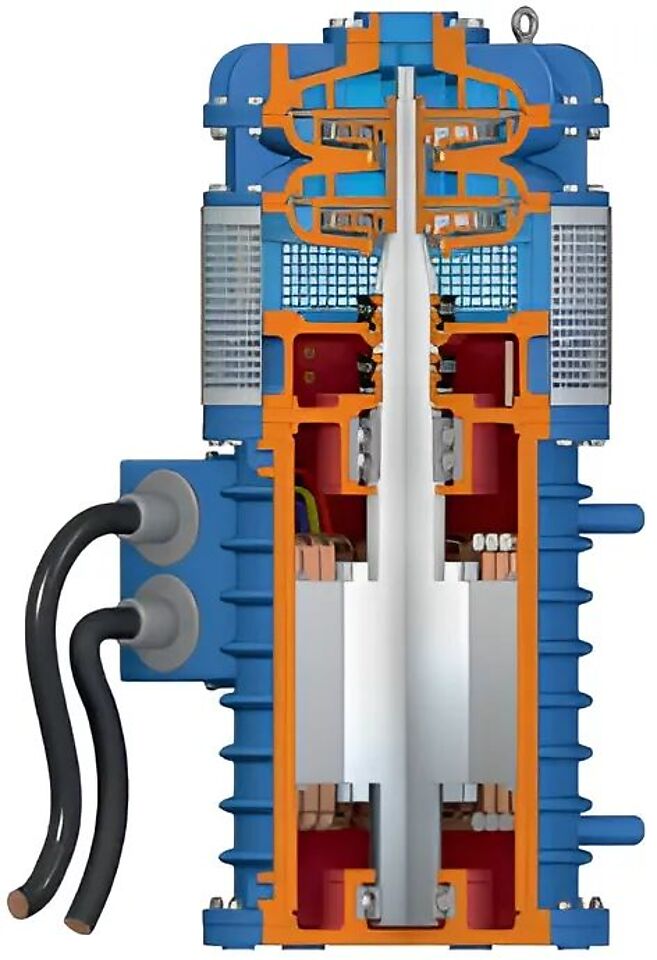

Охлаждение двигателя: средой, рубашкой или замкнутым контуром

Простая схема: охлаждение средой

У большинства погружных насосов тепло от двигателя уходит через корпус прямо в перекачиваемую жидкость. Схема надёжна, пока выполняются два условия: насос погружён не ниже паспортного минимума и среда движется вдоль корпуса.

Оба условия нарушаются чаще, чем кажется. Уровень в приямке падает ниже расчётного, насос обнажается — теплоотвод пропадает. Или среда густая и вязкая: скорость потока у корпуса низкая, тепло снимается хуже, чем на воде, при той же нагрузке.

Часть серий усиливает эту схему конструктивно. В Tsunami DCAL реализовано водяное охлаждение двигателя, а в серии Tsunami SH теплоотвод идёт через выпускной канал корпуса — поток проходит вдоль двигателя, а не мимо него.

Рубашка охлаждения

Рубашка — полость вокруг двигателя, через которую принудительно прогоняется жидкость. Двигатель охлаждается стабильно и не зависит от того, насколько удачно среда обтекает корпус снаружи.

Такое исполнение нужно там, где насос работает непрерывно и под полной нагрузкой: на станциях водоотведения, в технологических контурах, на объектах с круглосуточным режимом. Серия Tsunami AFP построена вокруг этой схемы — вместе с двойным торцевым уплотнением и расчётным ресурсом подшипников от 50 000 часов.

Замкнутый контур

Крайний случай — когда охлаждать перекачиваемой средой нельзя в принципе: насос стоит в сухой установке, погружение непостоянное, среда густая или горячая. Здесь работает замкнутый контур с собственным хладагентом: тепло снимается независимо от того, что и на каком уровне находится снаружи.

В исполнении Tsunami Ni-Hard с рубашкой охлаждения заявлена морозостойкость хладагента до −45 °C, что снимает вопрос и с зимним хранением, и с работой при частичном погружении.

Почему это стоит проверять до заказа

Перегрев не выглядит как перегрев. Он проявляется срабатыванием тепловой защиты и остановками «без причины», а если защита не подключена — постепенным старением изоляции обмотки, которое заканчивается пробоем через несколько месяцев внешне нормальной работы.

Три вопроса, которые стоит задать до подбора: какой режим работы — периодический или круглосуточный, гарантировано ли паспортное погружение на всём цикле, какая среда по плотности и температуре. Ответы на них определяют исполнение по охлаждению, и подача с напором тут ничего не подскажут. Насосы с высокой удельной мощностью — например, серия Tsunami HD с классом изоляции H и термозащитой — без корректно выбранной схемы охлаждения свой ресурс не отработают.
