Серия · Дренажные насосы

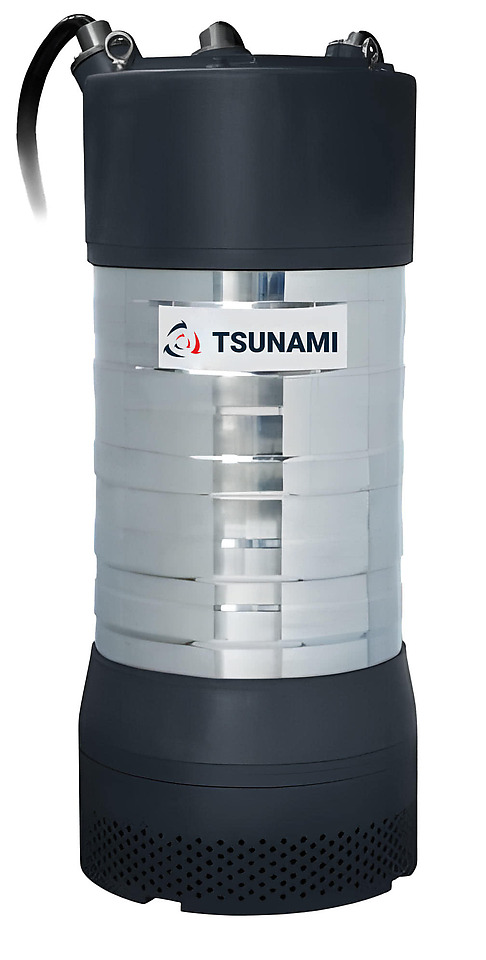

Tsunami DCAL
Tsunami DCAL — погружные дренажные насосы с алюминиевым корпусом для откачки грунтовых, паводковых и технологических вод с примесями. 20 моделей перекрывают производительность от 24 до 936 м³/ч и напор от 12 до 90 м.
- Осушение строительных котлованов и траншей при производстве земляных работ
- Откачка воды из приямков и дренажных колодцев на строительной площадке
- Удаление паводковых и ливневых вод с территории объекта
- Понижение уровня грунтовых вод при работах ниже его отметки
- Откачка технологической и промывочной воды со взвешенными частицами
- Аварийное осушение подтопленных помещений и приямков
- Аварийная откачка при подтоплении подвалов и техподполий
- Опорожнение резервуаров и бассейнов на время обслуживания
- Откачка воды из тоннелей и коллекторов при ремонте
- Макс. производительность
- 24–936 м³/ч
- Макс. напор
- 12–90 м
- Мощность
- 0,75–63 кВт
Проточная часть
Рабочее колесо
Дренажное с направляющей лопаткой
Пропускает частицы до 25 мм, выполнено из чугуна и нержавеющей стали. Каждые 250 часов работы основание снимают, а колесо с направляющей лопаткой очищают.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
2
- DCALСерияКонструкция, материалы и тип рабочего колеса
- 1Мощность двигателя1 л.с. — 0.75 кВт, совпадает с характеристикой
- C2Диаметр напорного патрубка2″ — 50 мм, совпадает с характеристикой
- HНапорное исполнениеВариант рабочего колеса внутри типоразмера
Характеристики серии
Показано 20 из 20 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия DCAL
Таблица значений
| Производительность, м³/ч | 2DCAL1C2H | 2DCAL2C3H | 2DCAL3C3H | 2DCAL5C3H | 2DCAL5C4M | 2DCAL7.5C3H | 2DCAL7.5C4M | 2DCAL10C3H | 2DCAL10C4M | 2DCAL15C3HH | 2DCAL15C4H | 2DCAL15C6M | 2DCAL25C4H | 2DCAL25C6M | 4DCAL40C8L | 2DCAL50C4H | 2DCAL50C8M | 2DCAL85C6H | 2DCAL85C8M | 4DCAL85C8L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | |
| 0 | — | — | — | — | — | — | — | — | — | — | — | — | 64 | 40 | — | — | — | — | — | — |
| 123 | — | — | — | — | — | — | 6,8 | — | 14 | — | 9,6 | 20 | 24 | 29 | 23 | 65 | 38 | 83 | 65 | 33 |
| 246 | — | — | — | — | — | — | — | — | — | — | — | — | — | 15 | 21 | — | 31 | — | 52 | 31 |
| 369 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 18 | — | 23 | — | — | 28 |
| 491 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 15 | — | 13 | — | — | 25 |
| 614 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12 | — | — | — | — | 21 |
| 737 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,1 | — | — | — | — | 16 |
| 860 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 11 |
| На графике | м³/ч | м | кВт | мм | кг | об/мин | Действия | |
|---|---|---|---|---|---|---|---|---|
| Tsunami 2DCAL1C2H2DCAL1C2H | 24 | 12 | 0,75 | 50 | 26 | 2 900 | ||
| Tsunami 2DCAL2C3H2DCAL2C3H | 34 | 14 | 1,5 | 75 | 32 | 2 900 | ||
| Tsunami 2DCAL3C3H2DCAL3C3H | 50 | 20 | 2,2 | 75 | 37 | 2 900 | ||
| Tsunami 2DCAL5C3H2DCAL5C3H | 51 | 36 | 3,7 | 75 | 55 | 2 900 | ||
| Tsunami 2DCAL5C4M2DCAL5C4M | 122 | 18 | 3,7 | 100 | 55 | 2 900 | ||
| Tsunami 2DCAL7.5C3H2DCAL7.5C3H | 72 | 44 | 5,5 | 75 | 70 | 2 900 | ||
| Tsunami 2DCAL7.5C4M2DCAL7.5C4M | 144 | 26 | 5,5 | 100 | 70 | 2 900 | ||
| Tsunami 2DCAL10C3H2DCAL10C3H | 65 | 66 | 7,5 | 75 | 100 | 2 900 | ||
| Tsunami 2DCAL10C4M2DCAL10C4M | 198 | 28 | 7,5 | 100 | 100 | 2 900 | ||
| Tsunami 2DCAL15C3HH2DCAL15C3HH | 72 | 78 | 11,2 | 75 | 145 | 2 900 | ||
| Tsunami 2DCAL15C4H2DCAL15C4H | 126 | 56 | 11,2 | 100 | 145 | 2 900 | ||
| Tsunami 2DCAL15C6M2DCAL15C6M | 198 | 36 | 11,2 | 150 | 145 | 2 900 | ||
| Tsunami 2DCAL25C4H2DCAL25C4H | 162 | 62 | 18,6 | 100 | — | 2 900 | ||
| Tsunami 2DCAL25C6M2DCAL25C6M | 324 | 38 | 18,6 | 150 | — | 2 900 | ||
| Tsunami 4DCAL40C8L4DCAL40C8L | 810 | 24 | 30 | 200 | — | 1 450 | ||
| Tsunami 2DCAL50C4H2DCAL50C4H | 216 | 80 | 37 | 100 | — | 2 900 | ||
| Tsunami 2DCAL50C8M2DCAL50C8M | 576 | 44 | 37 | 200 | — | 2 900 | ||
| Tsunami 2DCAL85C6H2DCAL85C6H | 216 | 90 | 63 | 150 | — | 2 900 | ||
| Tsunami 2DCAL85C8M2DCAL85C8M | 342 | 74 | 63 | 200 | — | 2 900 | ||
| Tsunami 4DCAL85C8L4DCAL85C8L | 936 | 34 | 63 | 200 | — | 1 450 |
Для чего создана серия
20
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Tsunami DCAL — серия погружных дренажных насосов с алюминиевым корпусом для осушения котлованов, приямков и площадок, откачки грунтовых, паводковых и технологических вод с примесями. Насосная часть расположена в нижней части корпуса, двигатель — в верхней, а вся конструкция рассчитана на работу непосредственно в откачиваемой среде, без стационарной обвязки.
Диапазон серии необычно широк для одной линейки: производительность от 24 до 936 м³/ч, напор от 12 до 90 м, мощность от 0,75 до 63 кВт на 20 моделей. Под маркой DCAL выпускаются и небольшие переносные насосы для одиночного приямка, и крупные агрегаты для интенсивного осушения котлована на активной стройплощадке.
Рабочее колесо DCAL пропускает вместе с водой твёрдые частицы размером до 25 мм, а камера двигателя полностью изолирована механическим уплотнением от ила, песка и накипи — насос рассчитан на среду с реальными строительными и грунтовыми примесями, а не только на прозрачную жидкость.
Где применяется
12–90 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Осушение строительных котлованов и траншей при производстве земляных работ
- Откачка воды из приямков и дренажных колодцев на строительной площадке
- Удаление паводковых и ливневых вод с территории объекта
- Понижение уровня грунтовых вод при работах ниже его отметки
- Откачка технологической и промывочной воды со взвешенными частицами
- Аварийное осушение подтопленных помещений и приямков
Раздел «Дренажные насосы», к которому относится серия, охватывает задачи осушения котлованов и приямков, откачки грунтовых и паводковых вод — DCAL решает их за счёт погружного исполнения и портативности: не нужна стационарная конструкция, достаточно опустить насос в заполненную водой яму и подключить гибкий шланг.
По сравнению с поверхностным центробежным насосом такая схема снимает типичные проблемы: не нужна заливка перед каждым пуском, нет риска воздушной пробки во всасывающей линии и засорения нижнего клапана, а насос не требует постоянного визуального контроля во время работы.
Устройство и особенности конструкции
24–936 м³/ч
Насос приводится асинхронным двигателем с короткозамкнутым ротором на 400/440 В, 3 фазы, 50 Гц, с изоляцией обмотки класса F и корпусом с защитой IP68. Моноблочная конструкция или конструкция с двойным корпусом обеспечивает эффективное водяное охлаждение двигателя за счёт движения воды вокруг его корпуса, а камера двигателя герметизирована механическим уплотнением, которое не даёт перекачиваемой воде повредить обмотку.
Корпус насоса выполнен из нержавеющей стали, напорный патрубок и корпус статора — из алюминия, ротор — алюминиевое литьё под давлением, вал ротора и крепёж — из нержавеющей стали. Подшипники — на консистентной смазке, направляющая рабочего колеса и само рабочее колесо — из чугуна и нержавеющей стали.
Диаметр выходного патрубка по моделям серии — от 50 до 200 мм, частота вращения — 1450 или 2900 об/мин в зависимости от исполнения. Масса насосов (там, где она указана в характеристиках) — от 26 до 145 кг, а габаритная высота корпуса — от 410 до 1230 мм: разброс подтверждает, что в серию входят и компактные переносные модели, и крупные агрегаты для стационарной установки в котловане.
Как подобрать модель
Отправная точка подбора — рабочая точка объекта: требуемая производительность в м³/ч и напор в м. Их сравнивают с диапазоном серии — 24–936 м³/ч и 12–90 м; если точка попадает в диапазон, дальше ищут модель, у которого напорно-расходная характеристика проходит через неё с запасом.
Диаметр выходного патрубка по серии — от 50 до 200 мм, поэтому его стоит сверить с сечением шланга или трубопровода на объекте ещё на этапе выбора модели, чтобы не потребовался переходник. Частота вращения (1450 или 2900 об/мин) — дополнительный параметр: при одинаковой модели проточной части более быстрое исполнение обычно даёт больший напор.
Отдельно учитывают характер примесей: рабочее колесо DCAL пропускает частицы до 25 мм, а при более крупном мусоре нужна защитная решётка перед фильтром насоса.
Вопросы о серии DCAL
Погружной насос не требует заливки перед пуском, всасывающей трубы и приёмного клапана — он просто опускается в воду и откачивает её через гибкий шланг. Это исключает типичные для поверхностных насосов проблемы: утечку сальника, воздушную пробку и засорение нижнего клапана.
