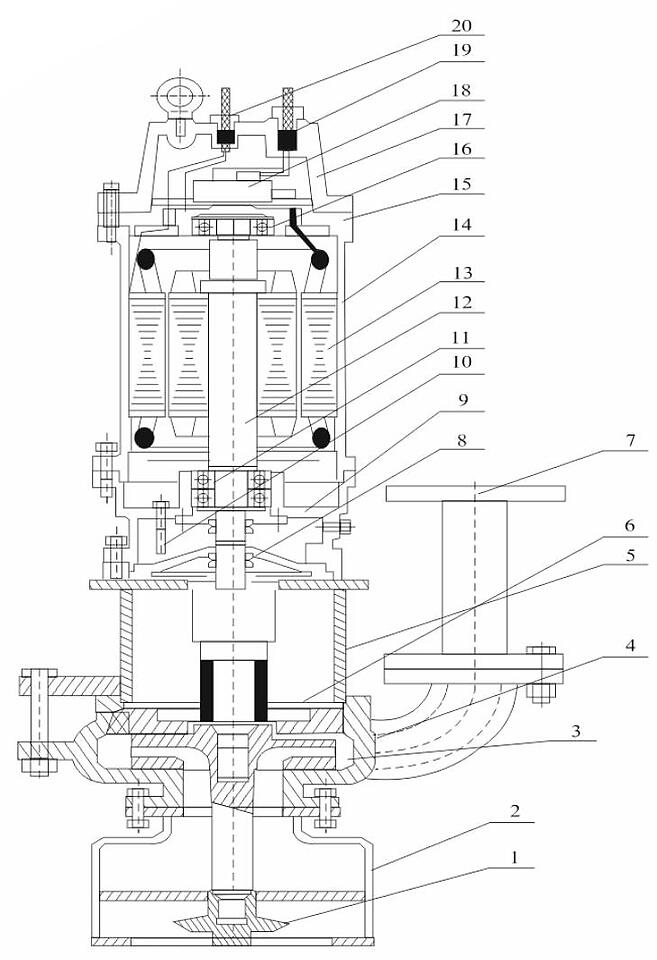

Датчики и защита двигателя: что подключается в шкафу

Четыре линии защиты

Термодатчик обмотки. Ставится в статор и отключает насос при перегреве. Ловит всё, что приводит к тепловой перегрузке: работу на закрытую задвижку, недостаточное погружение, засорение проточной части, слишком частые пуски. Без него перегрев не проявляется вообще — он просто ускоряет старение изоляции, и через несколько месяцев внешне нормальной работы происходит пробой.

Датчик утечки в масляной камере. Реагирует на попадание среды в камеру между уплотнениями. Это ранний сигнал: первое уплотнение уже пропускает, второе ещё держит. Замена уплотнения по такому сигналу — плановая работа. Без датчика тот же процесс заканчивается заменой двигателя.

Поплавковый выключатель. Управляет пуском и остановом по уровню и одновременно защищает от сухого хода. Уровень отключения выставляется по паспортному минимальному погружению — не «когда приямок пустой», а когда корпус ещё в среде.

Контроль чередования фаз. Трёхфазный насос при неверном порядке фаз вращается в обратную сторону. Насос при этом качает — но заметно хуже, и симптом легко списать на износ. После любых работ в щите направление проверяется отдельно.

Где защита внутри, а где снаружи

Есть два подхода, и оба рабочие.

Промышленные погружные насосы обычно рассчитаны на внешний шкаф: датчики выведены на клеммы, логика задаётся снаружи. Так устроены Tsunami ZJQ — термодатчик обмотки, датчик утечки в масляной камере и поплавковый выключатель подключаются к шкафу, а на крупных станциях к этому добавляются чередование насосов и учёт наработки. В серии KRTK к тому же предусмотрено взрывозащищённое исполнение — там требования к схеме управления отдельные.

Второй подход — блок управления внутри насоса. В серии Tsunami KTZE встроены многоступенчатая электрозащита, термозащита обмотки и автоматика уровня: отдельный шкаф не нужен, подключение на площадке проще. Плата за это — меньше гибкости в настройке и невозможность встроить насос в общую логику станции.

Типовые ошибки

• Датчики выведены на клеммы, но в шкафу не подключены — «потом доделаем».
• Тепловая защита многократно срабатывает, и её обходят вместо поиска причины.
• Поплавок закреплён так, что цепляется за стенку приямка.
• Уровень отключения выставлен ниже паспортного минимального погружения.

Каждый пункт по отдельности выглядит мелочью. Вместе они дают ровно ту статистику отказов, которую потом объясняют качеством оборудования.
