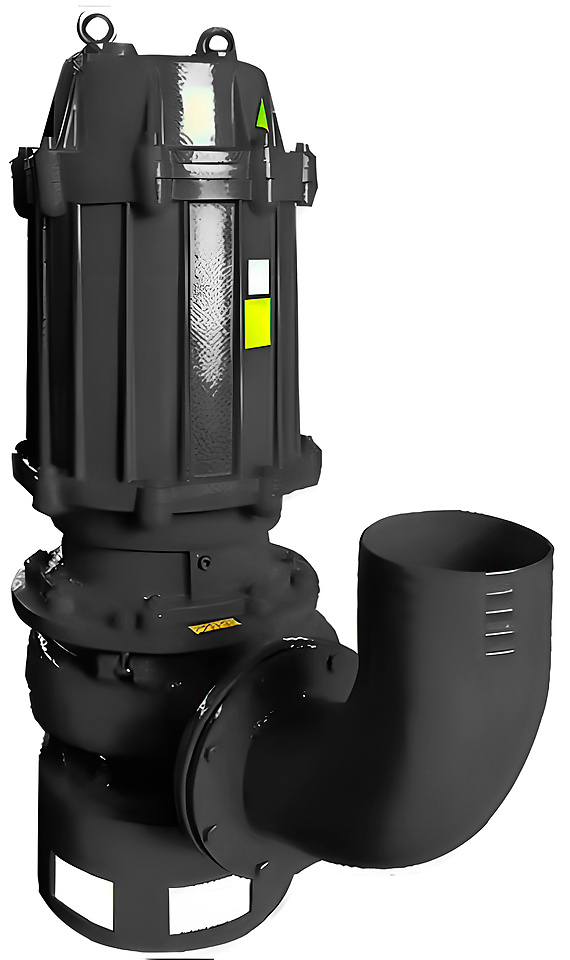

Tsunami ZJQ

Для чего создана серия

Обычный погружной насос с чугунным рабочим колесом на абразивной пульпе служит недолго: твёрдые частицы работают как наждак, и через несколько недель зазоры в проточной части увеличиваются настолько, что напор падает вдвое. Серия Tsunami ZJQ спроектирована именно под эту нагрузку — рабочее колесо, корпус насоса и сменные защитные детали выполнены из износостойкого высокохромистого сплава. Такой материал не режется абразивом, а истирается на порядок медленнее чугуна, поэтому насос ZJQ сохраняет паспортные характеристики там, где обычный дренажный насос требует замены рабочего колеса через несколько месяцев работы.

Вторая проблема густой пульпы — оседание твёрдой фазы у всасывающего патрубка: осадок слёживается, насос начинает захватывать воздух и теряет производительность. У серии ZJQ эту задачу решает агитатор — лопасти на входном патрубке постоянно взмучивают осадок, не давая ему уплотняться, поэтому насос откачивает пульпу равномерно, даже стоя на дне зумпфа с плотным осадком.

Где применяется

• Откачка пульпы из зумпфов и приямков на обогатительных фабриках;
• перекачка хвостов обогащения в хвостохранилище;
• транспортировка шлама и пульпы на карьерах при вскрышных и добычных работах;
• опорожнение отстойников и накопителей с плотным осадком на очистных сооружениях;
• перекачка золошлаковой пульпы на ТЭЦ и в промышленных котельных;
• откачка бурового шлама на строительных площадках.

Во всех этих задачах среда абразивна и плотнее воды, поэтому насос общего назначения на такой нагрузке выходит из строя за недели, а ZJQ рассчитан на длительную непрерывную эксплуатацию именно на пульпе, а не на условно чистой жидкости.

Устройство и особенности конструкции

Проточная часть — рабочее колесо, корпус насоса и защитные кольца — изготовлена из сплава с высоким содержанием хрома, устойчивого к абразивному истиранию. Между рабочей полостью и двигателем установлено двойное торцевое уплотнение сильфонного типа с масляной камерой-буфером между ними: если первое уплотнение изнашивается, абразивная среда попадает не в двигатель, а в масляную камеру, что даёт время на плановое обслуживание вместо аварийной остановки. Электродвигатель — асинхронный, 380 В, частота вращения 1450 об/мин, класс защиты корпуса IP68 допускает полное погружение.

Насос комплектуется тремя типами защитных датчиков, выведенных на внешний шкаф управления: термодатчик в обмотке статора отключает насос при перегреве, датчик утечки в масляной камере сигнализирует о повреждении первого уплотнения до того, как среда доберётся до двигателя, а поплавковый выключатель управляет пуском и остановом по уровню жидкости в приямке. Для режимов длительной непрерывной откачки густых и вязких сред предусмотрено опциональное принудительное охлаждение двигателя. Длина силового кабеля в зависимости от модели — от 8 до 20 м, что позволяет опускать насос на нужную глубину зумпфа без наращивания линии.

Как подобрать модель

Модельный ряд серии ZJQ перекрывает производительность от 25 до 500 м³/ч и напор от 12 до 95 м при мощности двигателя от 4 до 132 кВт — модель подбирают под рабочую точку конкретной насосной станции, а не «с запасом»: избыточный напор на густой пульпе только ускоряет износ проточной части. Все насосы серии рассчитаны на плотность перекачиваемой среды до 1300 кг/м³, температуру жидкости до 40°C и pH от 6 до 10 — эти параметры одинаковы для всего модельного ряда и не требуют отдельного согласования. Часть моделей серии есть в наличии на складе, что позволяет не ждать поставки под заказ при подборе насоса под уже смонтированную насосную станцию.
