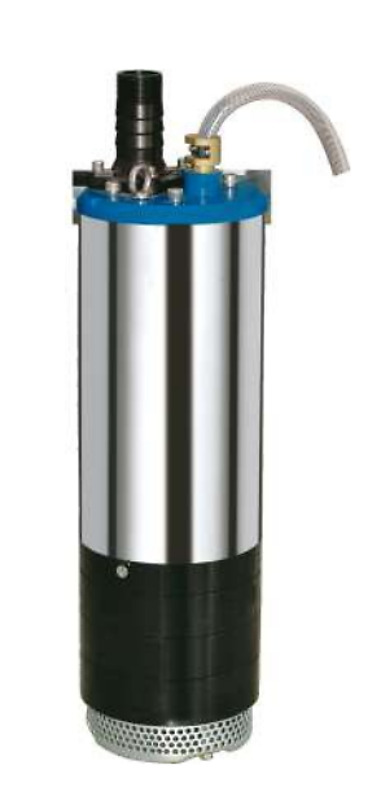

Tsunami QXN10/2-2.2

Назначение и место в ряду

Tsunami QXN10/2-2.2 — скважинный многоступенчатый насос серии QXN: производительность до 28 м³/ч, напор до 38 м и мощность 2,2 кВт. Среди 22 моделей серии QXN это одна из младших моделей: по соотношению производительности и напора он держится середины ряда. Ближайшая модель в ряду — QXN25/1-2.2 (та же мощность, производительность 37 м³/ч, напор 23 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Перекачивание промывочной воды на строительных площадках и производстве — одна из типовых задач этой серии.

Как читать производительность и напор

Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 10 м³/ч это 34,7 м, при 21 м³/ч уже 21,5 м. Напорный патрубок Ду50 при производительности 28 м³/ч даёт скорость потока 4 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Где применяют эту модель

Задачи, под которые подходит Tsunami QXN10/2-2.2 по своим характеристикам:

• Подъём воды из скважин: технологическое и хозяйственное водоснабжение промплощадки, полив, системы водопонижения из ряда скважин. Напорный патрубок Ду50 мм.
• Скважина с динамическим уровнем до 30 м: напор 38 м расходуется на подъём воды от уровня в стволе до устья плюс давление, нужное в системе после насоса.
• Расчёт по объёму, а не по приямку: 28 м³/ч — это 224 м³ за восьмичасовую смену и 672 м³ в сутки непрерывной работы. От этой цифры считают ёмкость накопителя и график включений.

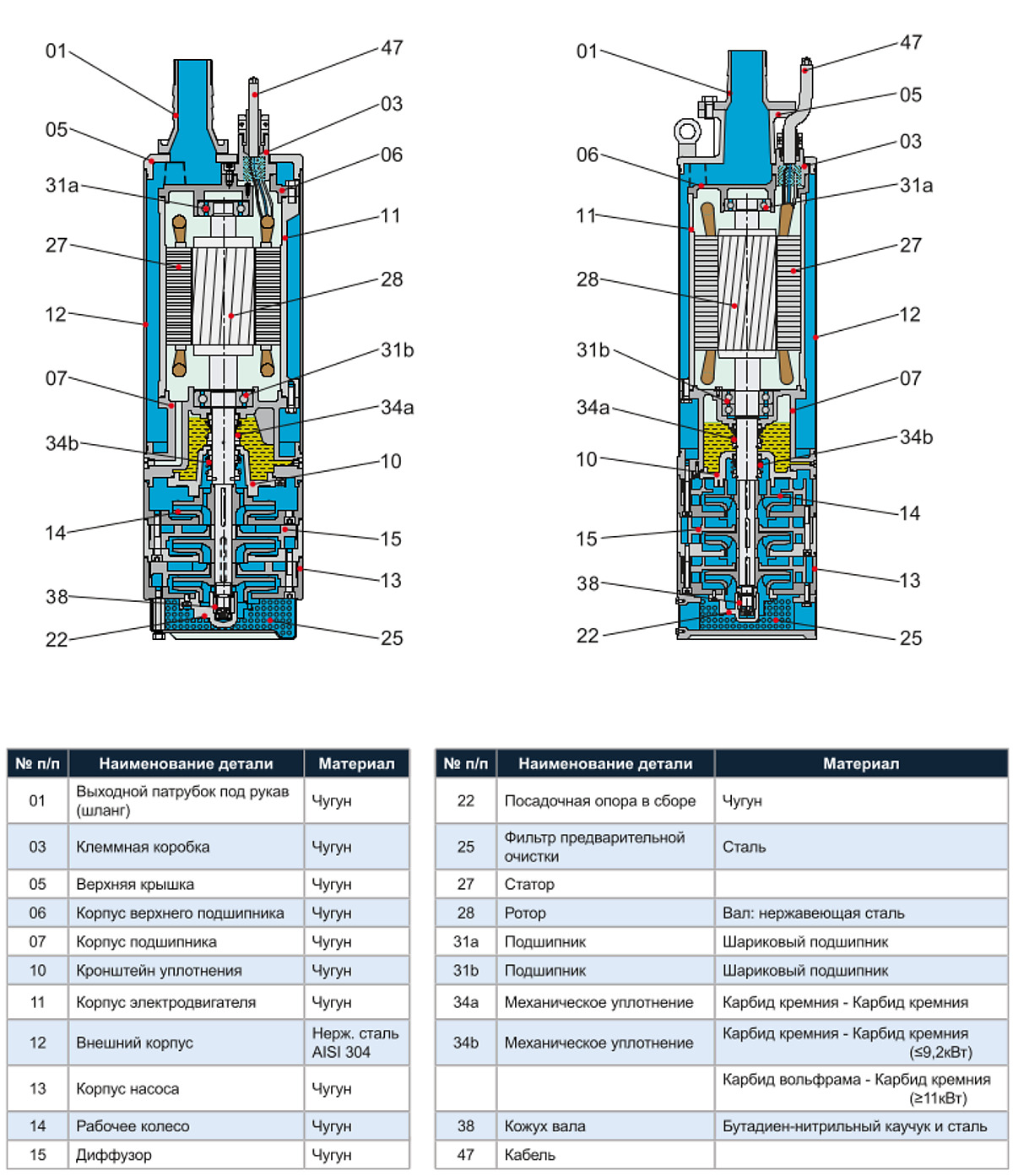

Исполнение и материалы

Свободный проход 6 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 5,4 А.
