Tsunami QXN

Для чего создана серия

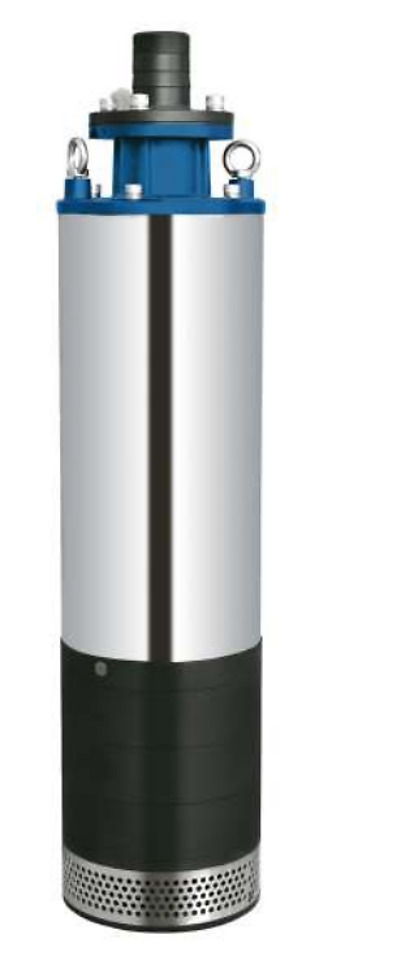

Tsunami QXN — многоступенчатые погружные скважинные насосы. Ключевая особенность серии — сочетание умеренной подачи (28–90 м³/ч) с напором до 204 м: такое соотношение типично именно для глубинной откачки, а не для перекачивания больших объёмов по горизонтали, как у поверхностных или дренажных насосов.

Отличие от скважинных насосов других производителей — способность работать на грязной воде с песком. Обычный скважинный насос на такой среде быстро изнашивает ступени и выходит из строя, QXN же рассчитан на абразив изначально и отрабатывает ресурс без нареканий. Отсюда и второе применение серии: её берут как дренажный насос, когда воду нужно поднимать на большую высоту, а обычному дренажнику не хватает напора.

Высокий напор при небольшой производительности — не случайность конструкции, а следствие назначения: насос поднимает воду со значительной глубины, преодолевая высоту столба жидкости в десятки и даже сотню с лишним метров. Многоступенчатая проточная часть суммирует напор каждой отдельной ступени рабочего колеса, поэтому итоговый напор модели зависит от числа ступеней.

22 модели серии закрывают мощность от 2,2 до 25 кВт, а часть моделей есть в наличии на складе. Если вода на объекте содержит песок, ил или мелкий щебень, а забор идёт с глубины, QXN — профильное решение именно для этого сочетания условий.

Где применяется

• Откачка воды с высоким содержанием песка и мелкого абразива из скважин и шурфов на глубину до 20 м
• Осушение затопленных подземных выработок и штреков на горнодобывающих объектах
• Подъём грязной технической воды из глубоких резервуаров-накопителей
• Перекачивание промывочной воды на строительных площадках и производстве
• Откачка ливневых и сточных вод с песком, мелким щебнем, шламом и илом
• Аварийное водопонижение при затоплении глубоких подземных помещений

Серия относится к скважинным насосам: это глубинная откачка, а не перекачивание объёма по горизонтали. При этом насос перекачивает не только чистую воду, но и воду с песком, мелким щебнем, шламом и илом, включая сточные и ливневые воды. Если на объекте нужно поднимать воду на большую высоту, QXN подходит и как дренажный насос — там, где обычному дренажнику не хватает напора.

Диаметр выходного патрубка по моделям — от 50 до 100 мм, поэтому насос подключается к трубопроводу или шлангу соответствующего сечения без переходников на большинстве типовых схем откачки.

Устройство и особенности конструкции

Гидравлическая часть насоса расположена под двигателем: перекачиваемая вода обтекает корпус двигателя при движении к выходному патрубку, обеспечивая его водяное охлаждение. Такая компоновка позволяет двигателю сохранять эффективное охлаждение даже при неполном погружении насоса — в отличие от конструкций, где охлаждение зависит только от полного контакта с окружающей жидкостью.

Вал уплотнён двойным механическим уплотнением с промежуточной масляной камерой. Такая схема защищает двигатель от абразивных частиц песка: даже если наружное уплотнение постепенно изнашивается, масляная камера удерживает влагу до планового обслуживания.

Корпус насоса выполнен из нержавеющей стали, рабочие колёса и диффузоры — из чугуна, вал — из нержавеющей стали. На входе установлен фильтр предварительной очистки, задерживающий крупные включения перед проточной частью. Класс изоляции обмотки — B, класс защиты корпуса — IP68, насос рассчитан на перекачивание воды температурой до 40°C и pH от 6,5 до 8,5.

Как подобрать модель

Отправная точка — рабочая точка объекта: требуемая производительность в м³/ч и напор в м на нужной глубине. Их сравнивают с диапазоном серии — 28–90 м³/ч и до 204 м; конкретную модель выбирают по напорно-расходной характеристике для нужной частоты сети (50 или 60 Гц), которая должна проходить через рабочую точку с запасом.

Маркировка модели, например QXN10/2-4, содержит номинальную производительность в м³/ч, количество ступеней рабочего колеса и мощность электродвигателя в кВт — по этим цифрам можно предварительно сориентироваться в модели. Дальше уточняют диаметр выходного патрубка (50–100 мм) под сечение трубопровода и свободный проход твёрдых частиц (6–10 мм) под ожидаемое содержание песка и щебня в воде на объекте.

Отдельно проверяют глубину погружения — максимум 20 м по документации серии — и температуру перекачиваемой воды, которая не должна превышать 40°C.
