Tsunami 150ZJQ200-22-22-4

Назначение модели

Tsunami 150ZJQ200-22-22-4 — шламовый насос в погружном исполнении. По характеристикам каталога: производительность до 200 м³/ч, напор до 22 м и мощность 22 кВт. В ряду из 54 моделей модель занимает среднюю часть по мощности, и соотношение производительности и напора у него смещено в сторону расхода. Соседи по ряду — 100ZJQ120-25-22-4 (та же мощность, производительность 120 м³/ч, напор 25 м) и 150ZJQ250-18-22-4 (та же мощность, производительность 250 м³/ч, напор 18 м). При равной мощности модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Типовая задача для серии — перекачка золошлаковой пульпы на ТЭЦ и в промышленных котельных.

Рабочая точка

Пара «200 м³/ч — 22 м» описывает расчётный режим модели. Фактическая точка сместится по кривой в зависимости от сопротивления трубопровода: длиннее и уже линия — меньше расход и выше напор. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику. Скорость в напорной линии считается от диаметра патрубка: Ду150 и 200 м³/ч дают 3,1 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Для каких задач подходит

Из чего исходить, подбирая Tsunami 150ZJQ200-22-22-4 под задачу:

• Гидротранспорт пульпы: зумпфы обогатительных фабрик, хвостохранилища, подача на гидроциклоны, откачка осадка из отстойников. Плотность среды — до 1 300 кг/м³.
• Гидротранспорт на расстояние: напора 22 м хватает на подачу пульпы примерно на 15 м по высоте или на трассу в несколько сотен метров по горизонтали — с поправкой на плотность среды.
• Откачка больших объёмов: резервуары, отстойники, затопленные площадки. Ёмкость на 1000 м³ модель освобождает примерно за 5 ч работы в расчётной точке.
• Постоянная работа под уровнем жидкости: оболочка IP68 допускает длительное погружение, поэтому насос оставляют в приямке или резервуаре, а не поднимают между включениями.

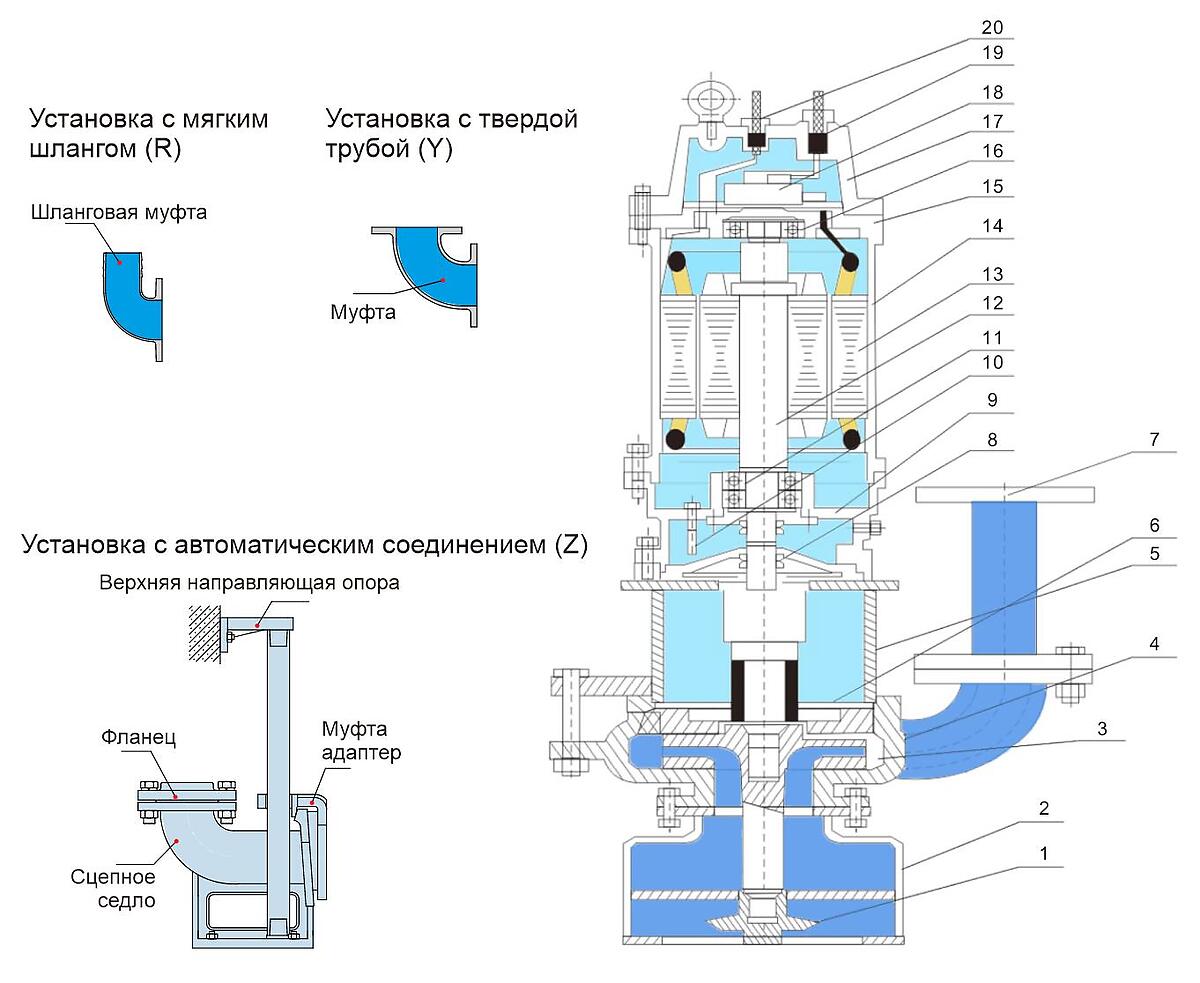

Как устроена эта модель

1 450 об/мин: средняя частота вращения, при которой колесо не разбивается взвесью так быстро, как на 2900 об/мин; питание трёхфазное, 380 В, оболочка IP68. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты.

Среда и ограничения

Ограничения по перекачиваемой жидкости — температура до 40 °C, pH в диапазоне 6-10 и плотность до 1 300 кг/м³. Работа на среде плотностью 1 300 кг/м³ увеличивает нагрузку на вал пропорционально плотности — запас двигателя это учитывает, но выходить за паспортное значение нельзя.
