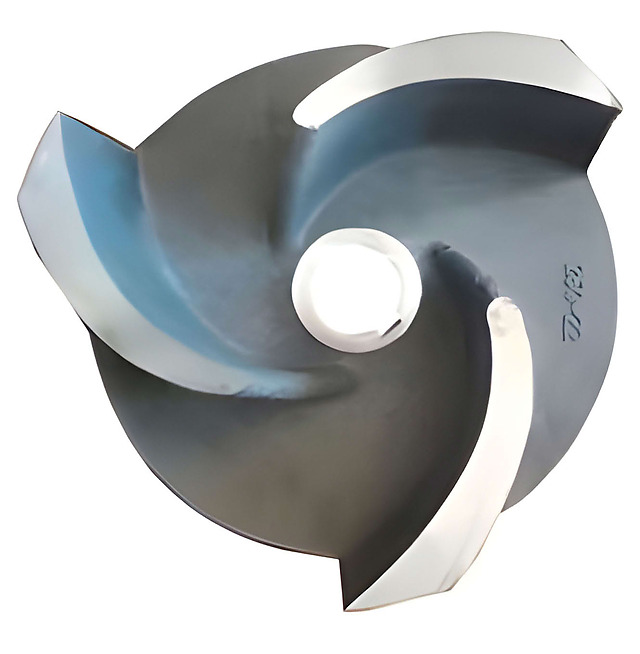

Tsunami 100ZJQ100-20-15-4

Назначение и место в ряду

Tsunami 100ZJQ100-20-15-4 — шламовый насос в погружном исполнении серии ZJQ: производительность до 100 м³/ч, напор до 20 м и мощность 15 кВт. Среди 54 моделей серии ZJQ это одна из младших моделей: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 80ZJQ80-20-11-4 (11 кВт, производительность 80 м³/ч) и 100ZJQ120-16-15-4 (та же мощность, производительность 120 м³/ч, напор 16 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Транспортировка сгущённого шлама между технологическими узлами — одна из типовых задач этой серии.

Как читать производительность и напор

100 м³/ч при напоре 20 м — режим, на который модель рассчитана. Кривая Q-H проходит через эту точку, а не заканчивается в ней: производительность и напор всегда меняются в противоположные стороны. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Напорный патрубок Ду100 при производительности 100 м³/ч даёт скорость потока 3,5 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Где применяют эту модель

Задачи, под которые подходит Tsunami 100ZJQ100-20-15-4 по своим характеристикам:

• Гидротранспорт пульпы: зумпфы обогатительных фабрик, хвостохранилища, подача на гидроциклоны, откачка осадка из отстойников. Плотность среды — до 1 300 кг/м³.
• Гидротранспорт на расстояние: напора 20 м хватает на подачу пульпы примерно на 15 м по высоте или на трассу в несколько сотен метров по горизонтали — с поправкой на плотность среды.
• Объекты среднего масштаба: приямок, локальные очистные, накопительная ёмкость. Резервуар на 100 м³ откачивается примерно за 1 ч.

Исполнение и материалы

Частота вращения 1 450 об/мин — четырёхполюсный двигатель, компромисс между напором и износом; питание трёхфазное, 380 В, оболочка IP68. Кабель в комплекте — 8 м.

Условия эксплуатации

Среда, на которую рассчитана модель: температура до 40 °C, pH в диапазоне 6-10 и плотность до 1 300 кг/м³. Предел по плотности 1 300 кг/м³ — это ограничение по двигателю, а не по проточной части: чем тяжелее среда, тем больше мощности уходит на тот же расход.
