Проточная часть
Рабочее колесо
Из белого чугуна Ni-Hard
Мокрые детали — колесо, улитка и спиральная пластина — из белого чугуна Ni-Hard, агитатор — сталь 304. Хладагент в рубашке гоняет отдельная крыльчатка по замкнутому контуру.
Агитатор
Взмучивает осадок перед всасыванием
Разрушает уплотнённый слой на дне зумпфа, поэтому насос забирает пульпу, а не чистую воду над осадком.

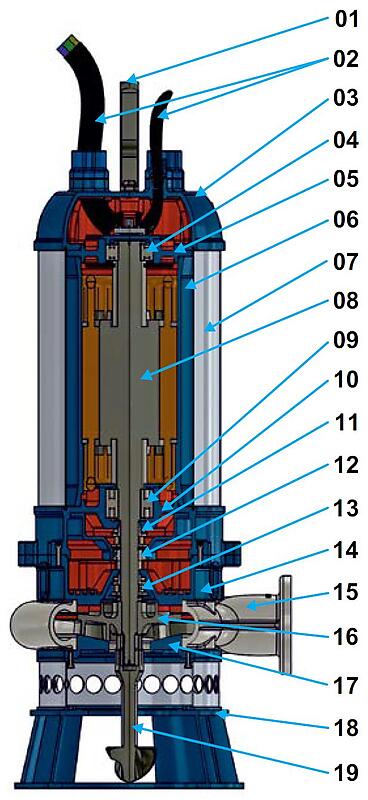

Tsunami Ni-Hard 4NSSCJ40S4B (Terminator H с рубашкой охлаждения)
Охлаждение двигателя независимо от уровня и чистоты перекачиваемой пульпы — для сухих установок и отстойников с нестабильным погружением
- Макс. производительность
- 204 м³/ч
- Макс. напор
- 36 м
- Мощность
- 30 кВт
- Напорн. патрубок
- 100 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Сухая установка насоса вне зумпфа с подключением через всасывающий трубопровод
- Отстойники и зумпфы с колеблющимся уровнем пульпы, где двигатель погружён не постоянно
- Перекачка абразивной пульпы на обогатительных фабриках и в хвостохранилищах
- Работа в угольных шахтах и на обогатительных комбинатах
- Металлургическое производство — грануляция шлака, станы непрерывной разливки стали
- Дноуглубительные и осушительные работы на открытых площадках
- Транспортировка сгущённого шлама между технологическими узлами
- Откачка осадка из сгустителей и отстойников
Назначение и место в ряду
204 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
Tsunami Ni-Hard 4NSSCJ40S4B (Terminator H с рубашкой охлаждения) — шламовый насос серии Ni-Hard с рубашкой охлаждения: производительность до 204 м³/ч, напор до 36 м и мощность 30 кВт. Среди 8 моделей серии Ni-Hard с рубашкой охлаждения это средняя модель: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — Ni-Hard 4NSSCJ30S4A (Maximo XL с рубашкой охлаждения) (22 кВт, производительность 117 м³/ч, напор 32 м) и Ni-Hard 4NSSCJ40S4C (Terminator HH с рубашкой охлаждения) (та же мощность, производительность 150 м³/ч, напор 58 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Откачка осадка из сгустителей и отстойников — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 204 м³/ч и максимальный напор 36 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики снят с каталога производителя: 70 м³/ч соответствуют напору 31,8 м, 151 м³/ч — 20,1 м. Скорость в напорной линии считается от диаметра патрубка: Ду100 и 204 м³/ч дают 7,2 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Исполнение и материалы
530 кг
Монтаж и подъём краном
1 450 об/мин: средняя частота вращения, при которой колесо не разбивается взвесью так быстро, как на 2900 об/мин; питание трёхфазное, 380 В. Вес 530 кг — грузоподъёмность площадки и подход крана проверяют до поставки. От серии модель наследует общие решения — проточная часть из Ni-Hard, агитатор из нержавеющей стали 304.
Замкнутый контур охлаждения
Хладагент — смесь дистиллированной воды с гликолем — циркулирует между внутренней и внешней рубашками корпуса статора и не контактирует с перекачиваемой средой, поэтому охлаждение двигателя не зависит от чистоты пульпы.
Работа при недостаточном погружении
Рубашка охлаждения рассчитана на сухие установки и на влажные, где двигатель погружён в жидкость не полностью, — в обоих случаях мотор не перегревается.
Морозостойкость хладагента до −45°C
Гликолевая смесь не замерзает при низких температурах, что позволяет эксплуатировать насос на открытых площадках в холодное время года.
Проточная часть из Ni-Hard
Корпус улитки, рабочее колесо и спиральная пластина изготовлены из износостойкого белого чугуна Ni-Hard — того же материала, что и в базовой серии Ni-Hard, без потери стойкости к абразиву.
Агитатор из нержавеющей стали 304
Лопасти агитатора перед всасывающим патрубком перемешивают и измельчают твёрдые включения, не давая им скапливаться на дне отстойника и блокировать насос.
Вопросы о Tsunami Ni-Hard 4NSSCJ40S4B (Terminator H с рубашкой охлаждения)
204 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
