Проточная часть
Рабочее колесо
Хромистое с агитатором
Лопасти агитатора перемешивают шлам перед входом в насос и не дают твёрдым частицам уплотняться на дне приямка.
Агитатор
Взмучивает осадок перед всасыванием
Разрушает уплотнённый слой на дне зумпфа, поэтому насос забирает пульпу, а не чистую воду над осадком.
Tsunami 100KTS46
Перекачивание тяжёлых шламов и грязной жидкости в условиях ограниченного пространства без забивания рабочего колеса
- Макс. производительность
- 144 м³/ч
- Макс. напор
- 16,9 м
- Мощность
- 6 кВт
- Напорн. патрубок
- 100 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Перекачка тяжёлых шламов и грязной жидкости на очистных сооружениях
- Откачка бентонитового раствора при строительных и буровых работах
- Работа в шахтах при перекачке угольной руды и сопутствующих шламов
- Осушение строительных карьеров с водой, содержащей ил и песок
- Установка в стеснённых приямках благодаря верхнему расположению выходного патрубка
- Перекачка загрязнённых жидкостей общего назначения на стройплощадках
- Откачка осадка из сгустителей и отстойников
- Перекачка густой суспензии на керамических и цементных производствах
- Работа в зумпфах с уплотнённым донным осадком
Что это за модель
16,9 м
Достигается при производительности, близкой к нулю
6 кВт
Частота вращения 1 450 об/мин
Tsunami 100KTS46 — шламовый насос в погружном исполнении на производительность до 144 м³/ч и напор до 16,9 м, мощность двигателя — 6 кВт. Место в ряду — нижняя треть по мощности из 6 моделей; по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — 80KTS44 (4 кВт, производительность 99 м³/ч, напор 14,8 м) и 150KTS49 (9 кВт, производительность 192 м³/ч, напор 21,5 м). Шаг между моделями небольшой, поэтому запас «на всякий случай» брать не стоит: далеко от расчётной точки насос теряет КПД. Характерное применение серии KTS: установка в стеснённых приямках благодаря верхнему расположению выходного патрубка.
Производительность, напор и рабочая точка
5,1 м/с
При максимальной производительности 144 м³/ч
Предельная температура среды — 40 °C. Выше этого порога охлаждение двигателя перестаёт справляться, даже если по гидравлике запас есть.
В характеристиках указаны границы поля работы: 144 м³/ч насос даёт, когда напор близок к нулю, а 16,9 м — когда производительность близка к нулю. Всё, что нужно на объекте, лежит внутри этого поля и определяется сопротивлением трубопровода. График характеристики снят с каталога производителя: 51 м³/ч соответствуют напору 14 м, 108 м³/ч — 7,6 м. Скорость в напорной линии считается от диаметра патрубка: Ду100 и 144 м³/ч дают 5,1 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

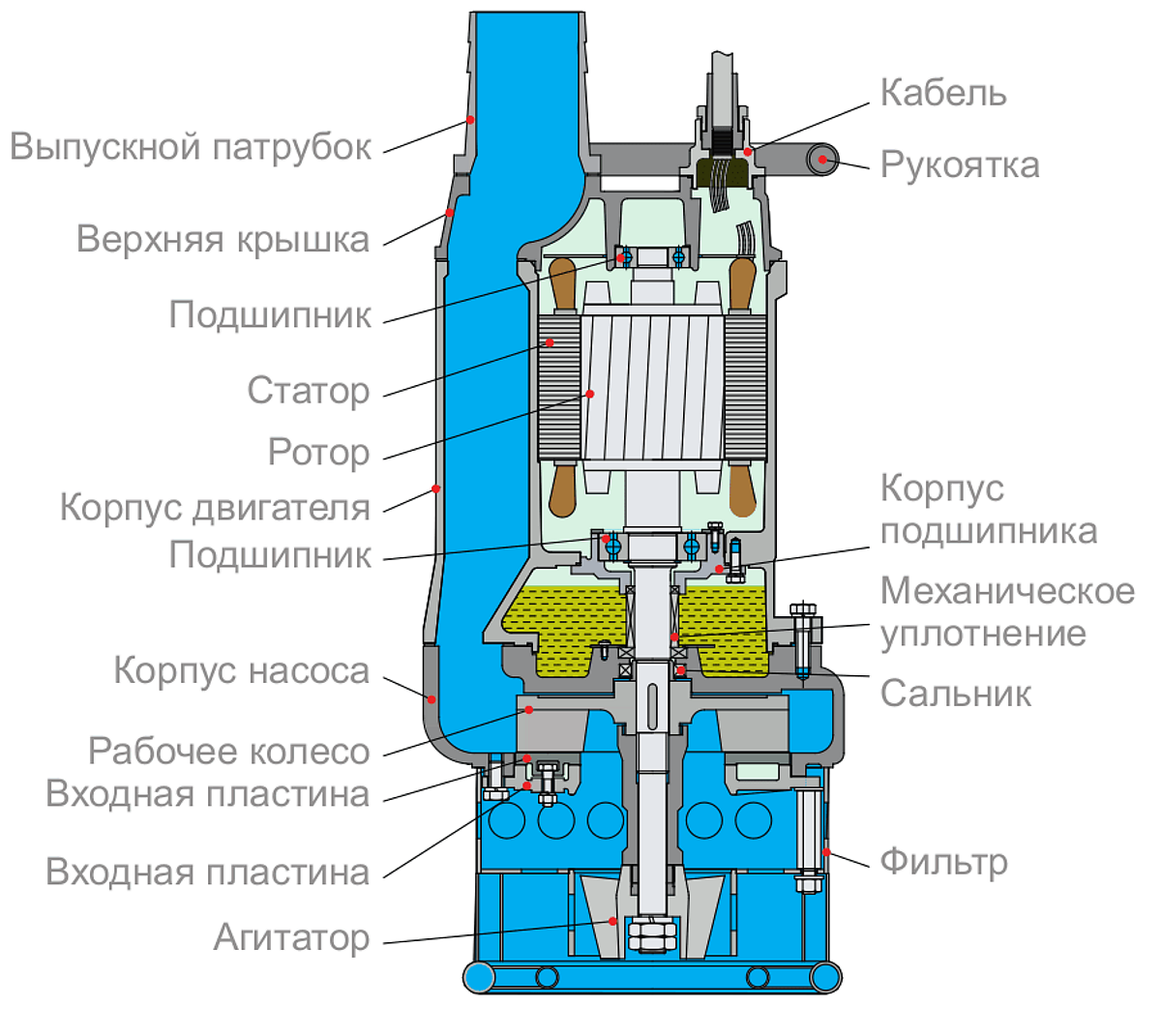

Конструктивные особенности

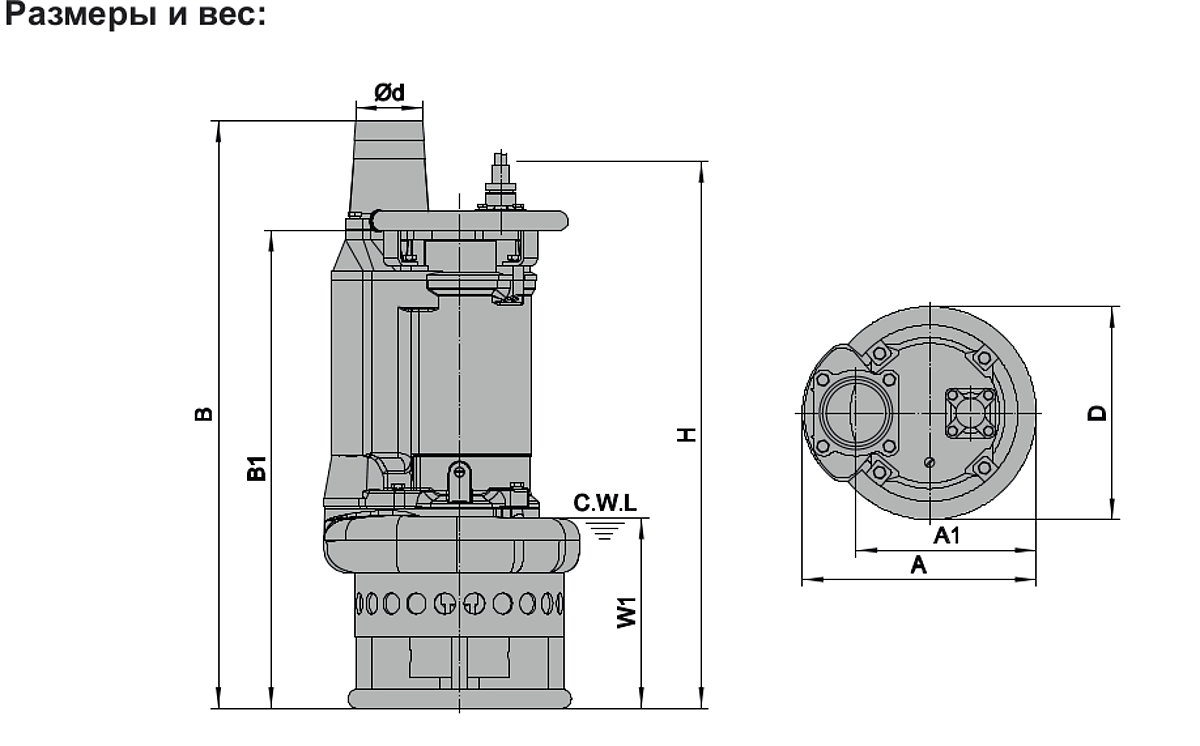

Свободный проход 30 мм. Этого достаточно для бытовых стоков с бумагой и мелким мусором. 1 450 об/мин: средняя частота вращения, при которой колесо не разбивается взвесью так быстро, как на 2900 об/мин; питание трёхфазное, 380 В, номинальный ток 13,8 А, оболочка IP68. При массе 141 кг для обслуживания нужна таль или лебёдка с направляющей системой. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты. От серии модель наследует общие решения — класс защиты IP68, рабочее колесо с агитатором. Среда, на которую рассчитан модель: температура до 40 °C.
Рабочее колесо с агитатором
Рабочее колесо из сплава с высоким содержанием хрома работает в паре с агитатором — тяжёлый шлам не скапливается перед всасывающим патрубком и не блокирует насос.
Выходной патрубок сверху
Верхнее расположение выходного патрубка позволяет устанавливать насос в стеснённых шахтах и приямках, где боковой вывод трубопровода невозможен.
Чугунный корпус для непрерывной работы
Конструкция из прочного чугуна выдерживает долгую непрерывную работу без перегрева и остановок.
Класс защиты IP68
Герметичное исполнение и кабель длиной 8 м допускают погружение насоса на глубину до 15 м.
Диапазон мощности от 4 до 22 кВт
Шесть моделей с прямым пуском или пуском по схеме «звезда-дельта» у самой мощной модели покрывают задачи разного масштаба.
Вопросы о Tsunami 100KTS46
144 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
