Проточная часть
Рабочее колесо
Полуоткрытая хромистая крыльчатка
Работает в паре с износостойкой пластиной из ковкого чугуна. При заклинивании колеса электроника останавливает двигатель и пробует пуск примерно через пять минут.
Агитатор
Взмучивает осадок перед всасыванием
Разрушает уплотнённый слой на дне зумпфа, поэтому насос забирает пульпу, а не чистую воду над осадком.
Tsunami KTDE22.2
Откачка тяжёлых шламов, бентонитовых растворов и сильно загрязнённой воды в тяжёлых условиях эксплуатации
- Макс. производительность
- 30 м³/ч
- Макс. напор
- 25 м
- Мощность
- 2,2 кВт
- Напорн. патрубок
- 50 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Откачка шлама и пульпы при разработке грунта на стройплощадке
- Водопонижение в котлованах и траншеях с бентонитовым раствором
- Осушение приямков и стволов на шахтах и карьерах
- Перекачка сгущённого ила на очистных сооружениях
- Откачка загрязнённой воды с песком и илом при фундаментных работах
- Откачка осадка из сгустителей и отстойников
- Перекачка густой суспензии на керамических и цементных производствах
- Работа в зумпфах с уплотнённым донным осадком
Что это за модель
25 м
Достигается при производительности, близкой к нулю
2,2 кВт
Tsunami KTDE22.2 — шламовый насос на производительность до 30 м³/ч и напор до 25 м, мощность двигателя — 2,2 кВт. Место в ряду — средняя треть по мощности из 4 моделей; мощности в серии идут от 1,5 до 3,7 кВт. Соседи по ряду — KTDE21.5 (1,5 кВт, напор 20 м) и KTDE33.7 (3,7 кВт, производительность 60 м³/ч, напор 30 м). Шаг между моделями небольшой, поэтому запас «на всякий случай» брать не стоит: далеко от расчётной точки насос теряет КПД. Характерное применение серии KTDE: откачка загрязнённой воды с песком и илом при фундаментных работах.
Производительность, напор и рабочая точка
4,2 м/с
При максимальной производительности 30 м³/ч
Максимальные 30 м³/ч и 25 м не совпадают в одной точке: подбирайте по пересечению кривой насоса с характеристикой трубопровода.
В характеристиках указаны границы поля работы: 30 м³/ч насос даёт, когда напор близок к нулю, а 25 м — когда производительность близка к нулю. Всё, что нужно на объекте, лежит внутри этого поля и определяется сопротивлением трубопровода. График характеристики снят с каталога производителя: 10 м³/ч соответствуют напору 22,6 м, 22 м³/ч — 17,1 м. Скорость в напорной линии считается от диаметра патрубка: Ду50 и 30 м³/ч дают 4,2 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

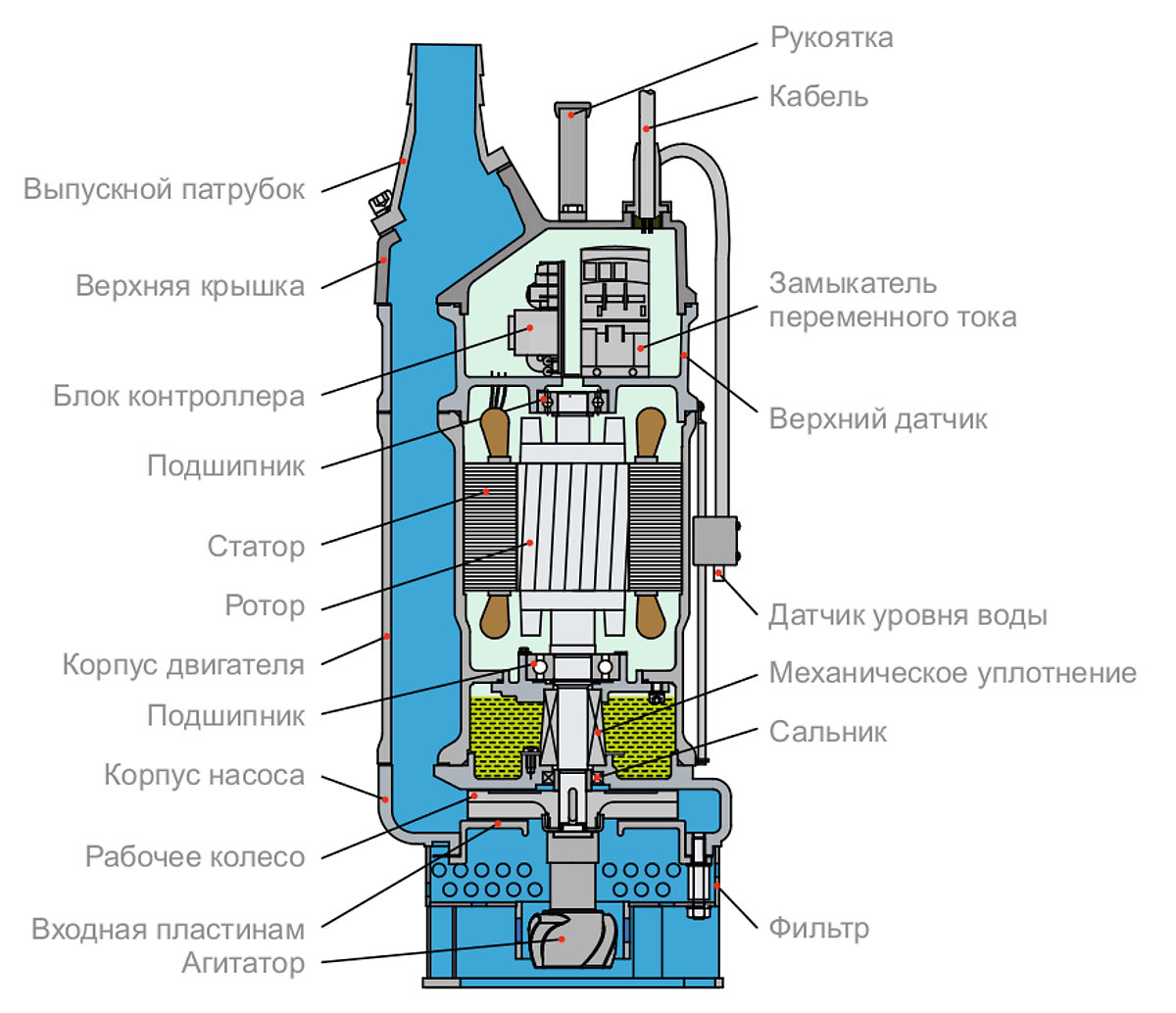

Конструктивные особенности

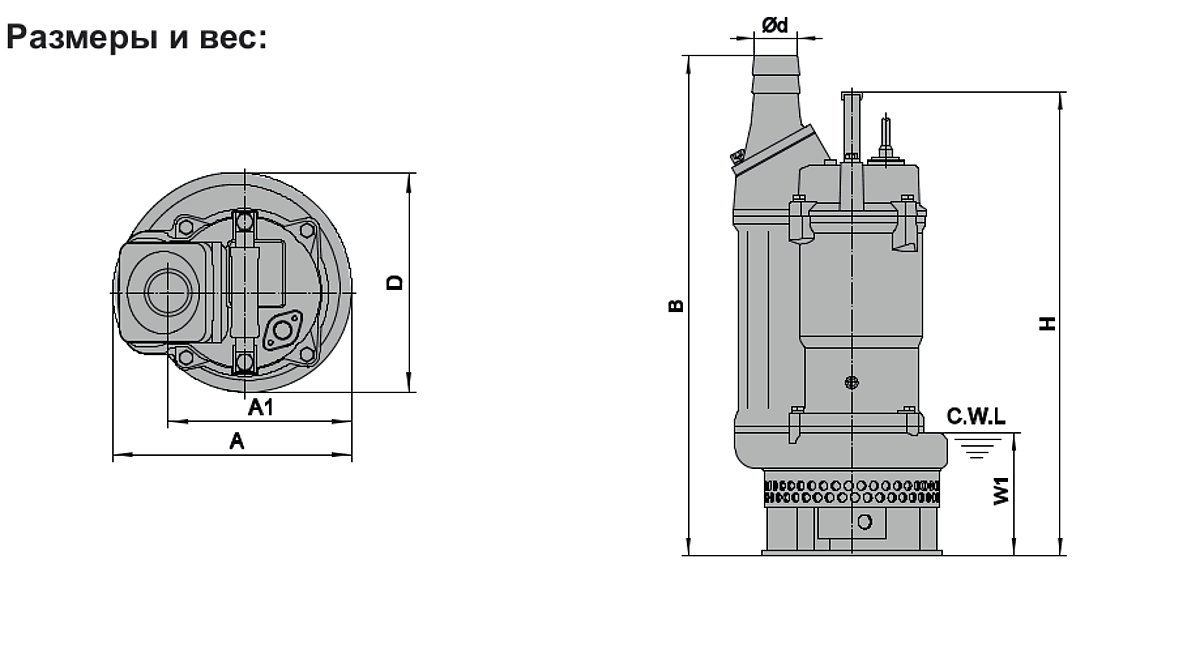

Свободный проход 10 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 5 А; класс нагревостойкости изоляции F. Вес 40 кг — монтаж без грузоподъёмной техники, но вдвоём. От серии модель наследует общие решения — встроенный агитатор, автоматика уровня воды с защитой электродвигателя.
Крыльчатка из хромистого сплава и пластина из ковкого чугуна
Пара рассчитана на постоянный контакт с абразивной и вязкой средой и принимает на себя основной износ, не затрагивая остальную конструкцию насоса.
Встроенный агитатор
Взмучивает осевший на дно шлам перед всасыванием, поэтому насос откачивает приямок почти полностью, а не только верхний слой жидкости.
Автоматика уровня воды с защитой электродвигателя
Регулируемый датчик уровня включает и выключает насос без отдельного щита, а защита от перефазировки, обрыва фазы и перегрузки с автоматическим восстановлением через 5 минут снижает число аварийных остановок.
Глубина погружения до 25 м
Механическое уплотнение, устойчивое к высокому давлению, позволяет опускать насос заметно глубже типового дренажного насоса того же класса мощности.
4 модели мощностью 1,5–3,7 кВт, часть — на складе
Производительность до 90 м³/ч и напор до 30 м закрывают задачи от локального приямка до откачки на карьере.
Вопросы о Tsunami KTDE22.2
30 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
