Tsunami KTDE

Для чего создана серия

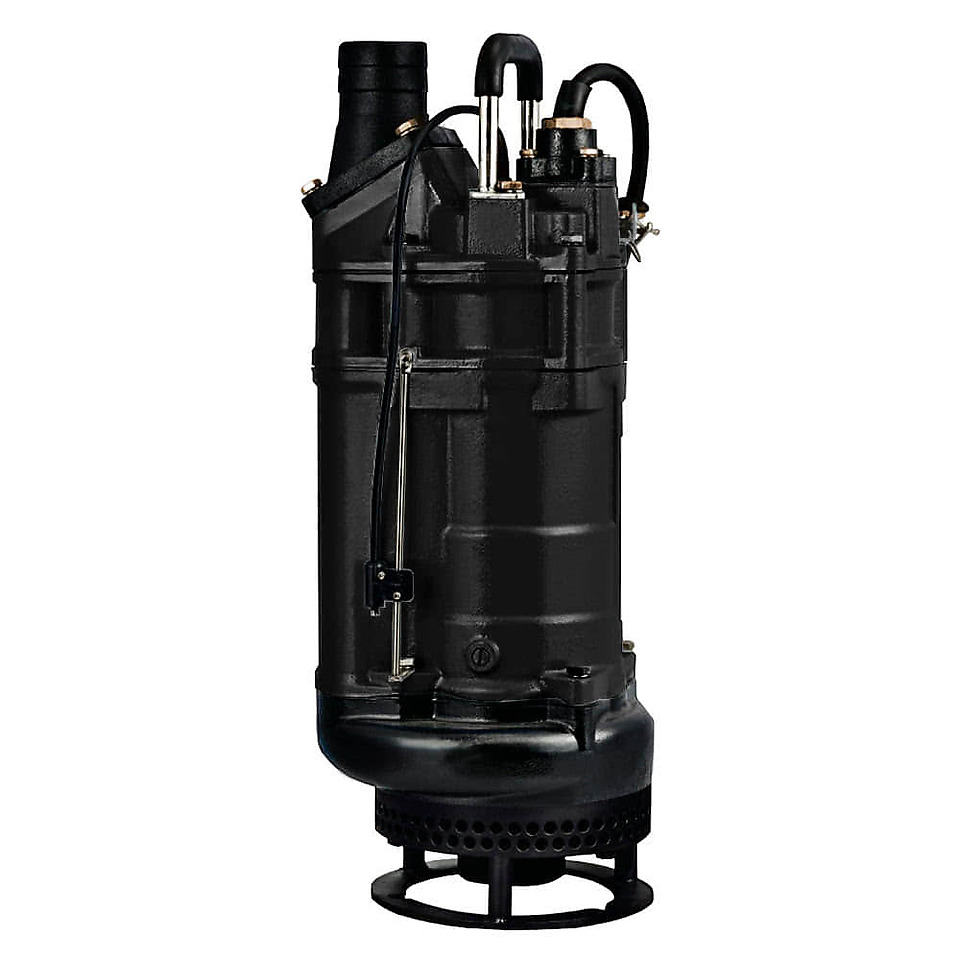

Tsunami KTDE — серия погружных шламовых насосов с 4-полюсным электродвигателем, встроенным агитатором и повышенной износостойкостью проточной части. Назначение серии — тяжёлые условия эксплуатации: перекачивание плотных шламов, сильно загрязнённой жидкости и воды с бентонитом, где обычный дренажный насос быстро теряет ресурс из-за абразивного износа и забивания твёрдой фракцией.

Ключевой узел — полуоткрытая крыльчатка из сплава с высоким содержанием хрома, работающая в паре с износостойкой пластиной из ковкого чугуна: такое сочетание материалов принимает на себя абразивный контакт со шламом. Корпус двигателя и насоса изготовлен из прочного чугуна. Встроенный агитатор перед входом в насос взмучивает осевший осадок, поэтому насос откачивает приямок вплоть до дна, а не только верхний слой жидкости.

Четыре модели серии перекрывают производительность от 30 до 90 м³/ч и напор от 18 до 30 м при мощности от 1,5 до 3,7 кВт, часть моделей есть в наличии на складе.

Где применяется

• Откачка шлама и пульпы при разработке грунта на стройплощадке
• Водопонижение в котлованах и траншеях с бентонитовым раствором
• Осушение приямков и стволов на шахтах и карьерах
• Перекачка сгущённого ила на очистных сооружениях
• Откачка загрязнённой воды с песком и илом при фундаментных работах

Основная область — гражданское строительство и фундаментные работы, где в приямке скапливается не чистая вода, а густая смесь грунта, бентонитового раствора и строительного мусора. Вторая крупная область — шахты, карьеры и разработка угольной руды, где насос откачивает шлам и пульпу напрямую из выработки. Также серия используется на очистных сооружениях для перекачки сгущённого ила и в задачах общего назначения, где требуется откачка воды с высоким содержанием твёрдой фазы — ила, песка, бентонита.

Перекачиваемая среда по паспорту серии — мутная и грязная вода, вода с илом и песком, шлам и грязь, бентонит; насос не рассчитан на чистую воду как основную задачу.

Устройство и особенности конструкции

Рабочее колесо — полуоткрытая крыльчатка из сплава с высоким содержанием хрома в паре с износостойкой пластиной из ковкого чугуна, корпус двигателя и насоса — литой чугун. Выходной патрубок расположен сверху корпуса — конструкция рассчитана на работу в ограниченном пространстве приямка. Охлаждение двигателя обеспечивает нагнетательный канал, отлитый как часть корпуса двигателя.

Электронный блок насоса включает защиту от перефазировки для правильного направления вращения крыльчатки, защиту от обрыва фазы и заклинивания рабочего колеса, автоматическую остановку при перегрузке или аномальном напряжении с восстановлением работы примерно через 5 минут, а также остановку при перегреве с автоматическим перезапуском после охлаждения. Высота датчика уровня воды регулируется — насос продолжает работать, пока электрод погружён, и останавливается примерно через минуту после падения уровня ниже датчика.

Изоляция обмотки — класс нагревостойкости F, класс защиты корпуса — IP68, длина кабеля — 8 м, максимальная глубина погружения — 25 м, температура перекачиваемой воды — до 40 °C. Электропитание — трёхфазное, 400 В ±10%, 50 Гц либо 380 В ±10%, 60 Гц для соответствующего исполнения.

Как подобрать модель

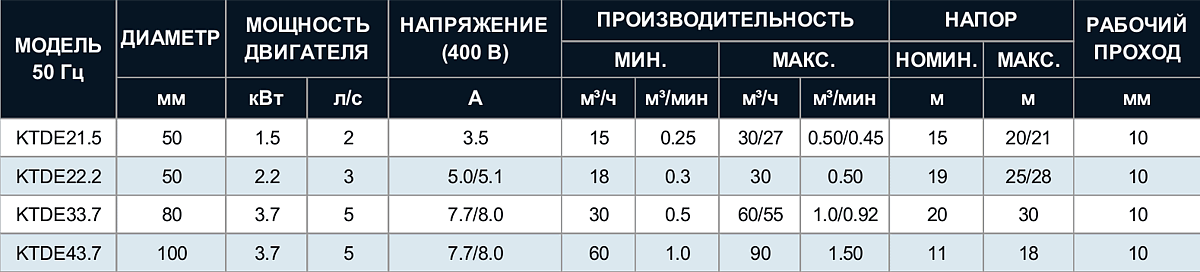

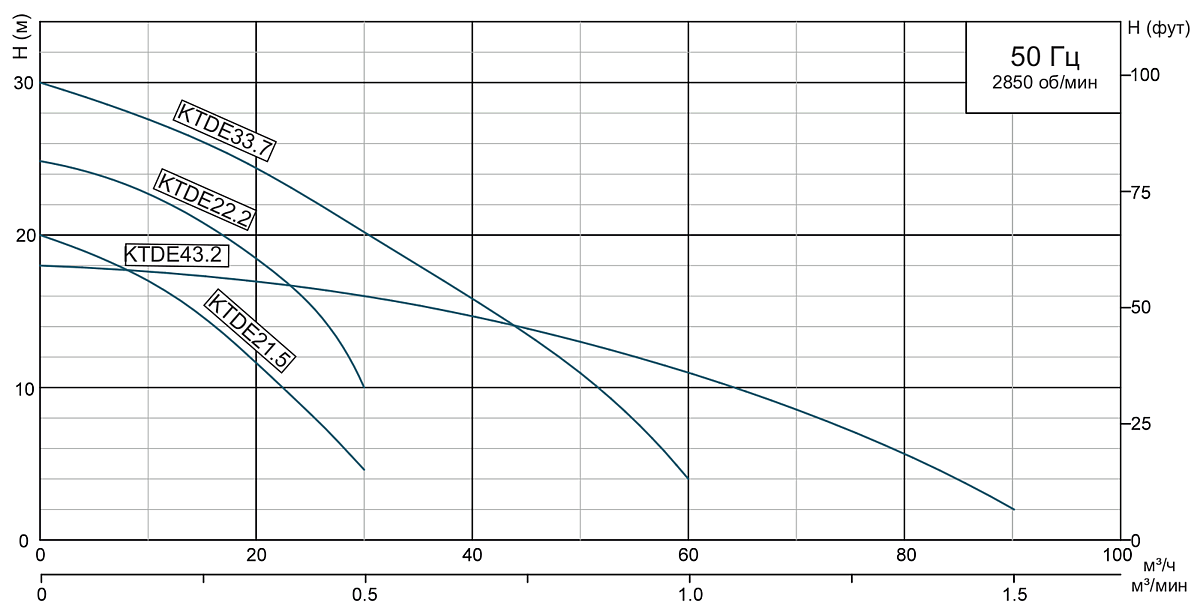

Подбор ведут по рабочей точке объекта — номинальной производительности и напору при этой производительности — сравнивая её с паспортными значениями серии. У младшей модели KTDE21.5 номинальная производительность 15 м³/ч при напоре 15 м (максимум — 27–30 м³/ч), у старшей KTDE43.7 — номинальная производительность 60 м³/ч при напоре 11 м, максимум по серии — 90 м³/ч при напоре до 30 м у моделей меньшей подачи.

Диаметр выходного патрубка растёт вместе с производительностью модели — от 50 мм у KTDE21.5 и KTDE22.2 до 80 мм у KTDE33.7 и 100 мм у KTDE43.7. Свободный проход рабочего колеса по всей серии — 10 мм, что определяет максимальный размер твёрдых включений в перекачиваемой среде.
