Tsunami KTD43.7

Что это за модель

Tsunami KTD43.7 — шламовый насос на производительность до 90 м³/ч и напор до 18 м, мощность двигателя — 3,7 кВт. Место в ряду — средняя треть по мощности из 8 моделей; соотношение производительности и напора у него смещено в сторону расхода. Соседи по ряду — KTD33.7 (та же мощность, производительность 60 м³/ч, напор 30 м) и KTD35.5 (5,5 кВт, производительность 74 м³/ч, напор 32 м). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Характерное применение серии KTD: перекачка глинистых буровых суспензий на площадках фундаментных работ.

Производительность, напор и рабочая точка

На интерактивном графике видно всю характеристику: напор 15,8 м при производительности 32 м³/ч и 9,1 м при 68 м³/ч. При максимальной производительности 90 м³/ч скорость в напорном патрубке Ду100 достигает 3,2 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Задачи, под которые её берут

Что следует из чисел этой модели:

• Гидротранспорт пульпы: зумпфы обогатительных фабрик, хвостохранилища, подача на гидроциклоны, откачка осадка из отстойников.
• Гидротранспорт на расстояние: напора 18 м хватает на подачу пульпы примерно на 15 м по высоте или на трассу в несколько сотен метров по горизонтали — с поправкой на плотность среды.
• Объекты среднего масштаба: приямок, локальные очистные, накопительная ёмкость. Резервуар на 100 м³ откачивается примерно за 1,1 ч.
• Осадок, слежавшийся на дне: мешалка на входе взмучивает его и подаёт в колесо, поэтому насос выбирает приямок до дна, а не до уровня осадка.

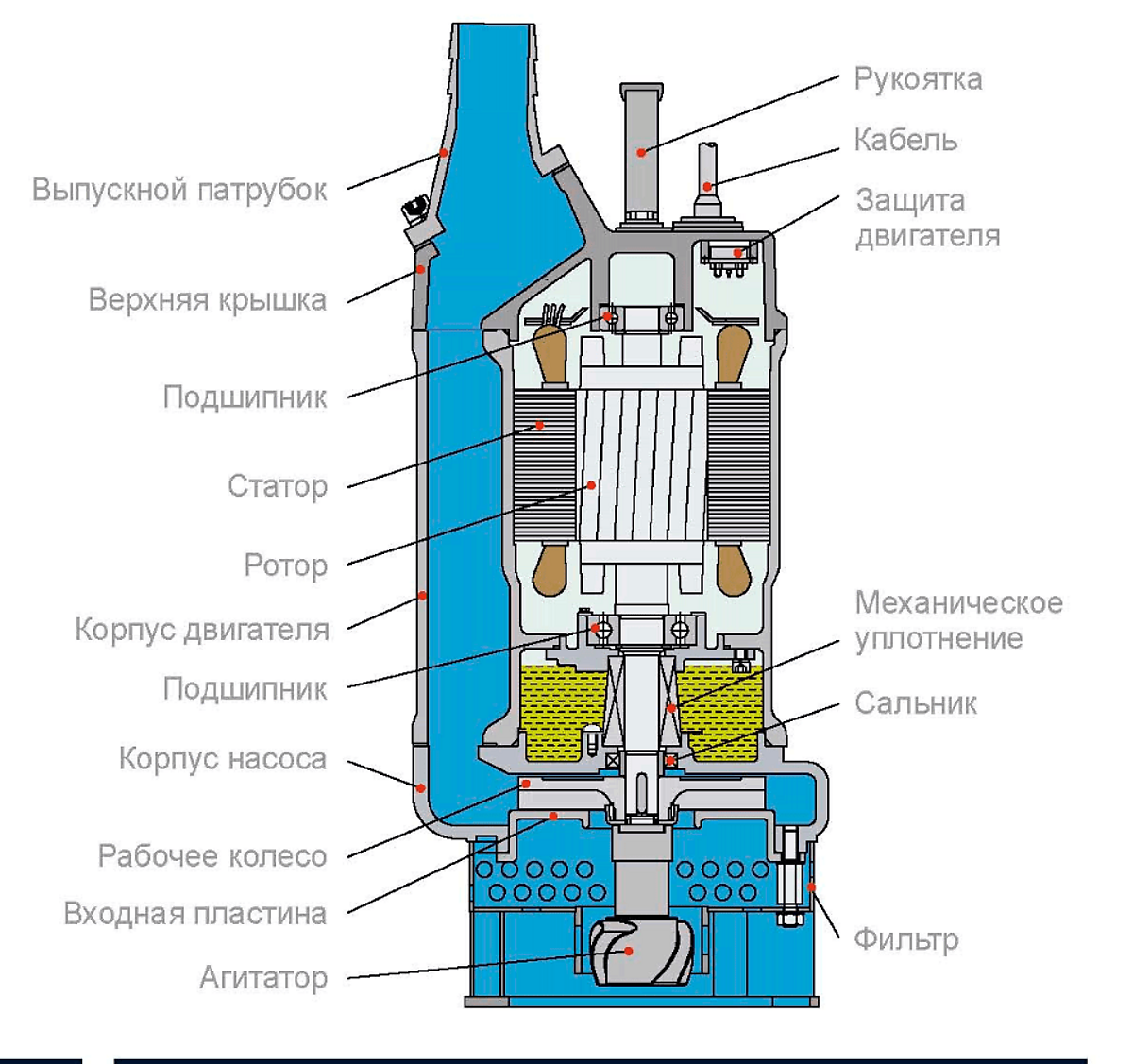

Конструктивные особенности

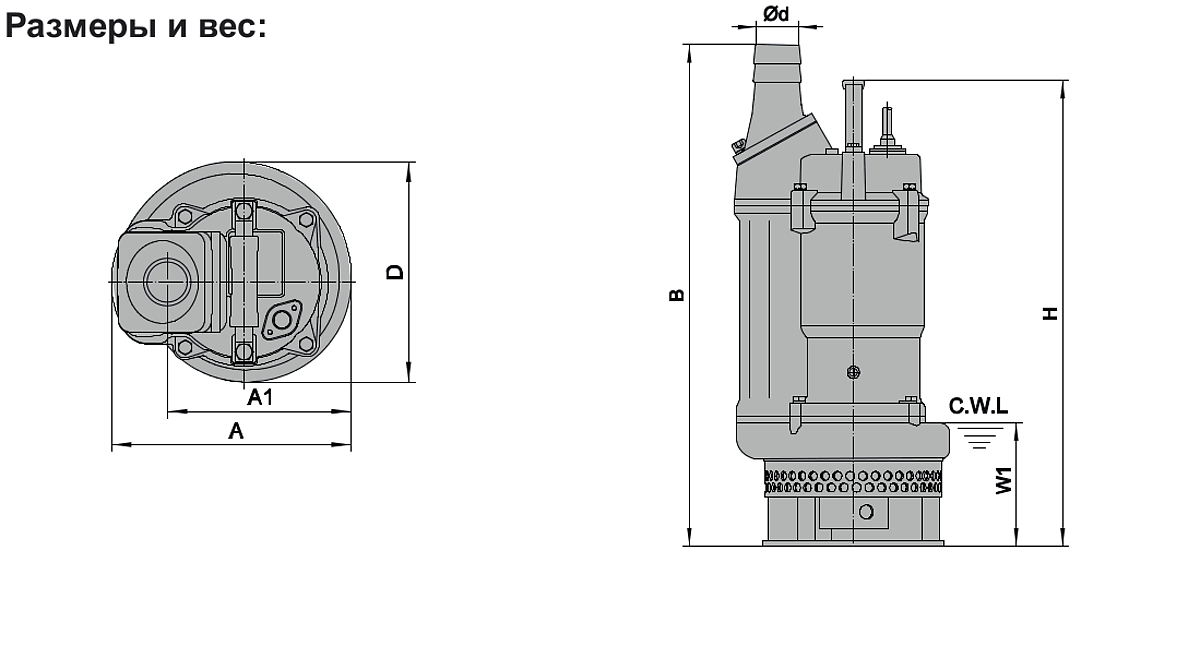

Свободный проход 10 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 7,7 А; класс нагревостойкости изоляции F. Вес 65 кг — монтаж без грузоподъёмной техники, но вдвоём.
