Проточная часть
Рабочее колесо
Открытое штампованное из нержавеющей стали
Лопасти отведены назад, между колесом и корпусом оставлено большое пространство — волокнистый мусор не наматывается. Колесо рассчитано на перемещение больших объёмов иловой смеси при малом перепаде уровня.

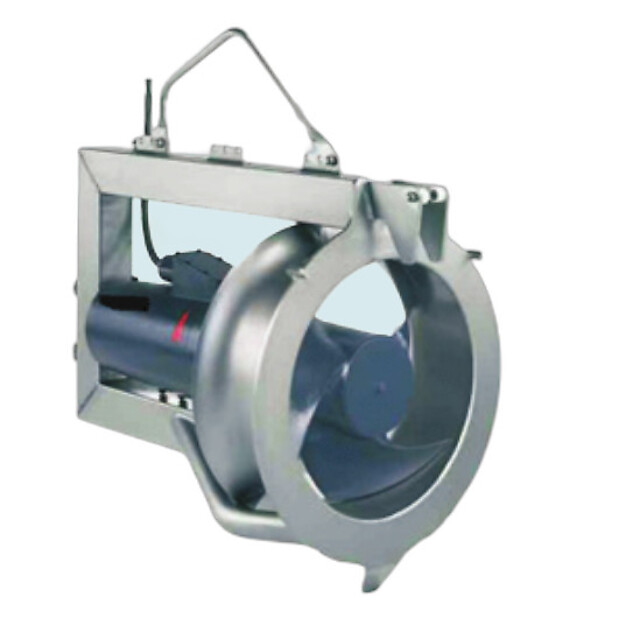

Tsunami QJB-W4
Перемешивание и рециркуляция ила (активного шлама) в резервуарах очистных сооружений — предотвращение расслоения и оседания взвеси
- Ø пропеллера
- 615 мм
- Мощность
- 4 кВт
- Обороты
- 480 об/мин
- Напряжение
- 380 В
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Рециркуляция возвратного активного ила в аэротенках и вторичных отстойниках
- Перемешивание иловой смеси для предотвращения расслоения и оседания осадка
- Гомогенизация стоков с твёрдыми частицами и волокнистыми включениями перед сбросом
- Взмучивание осадка в усреднителях и накопительных резервуарах очистных сооружений
- Циркуляция среды в биореакторах и резервуарах биологической очистки
- Перемешивание технологических сред в задачах муниципальной инженерии
- Гомогенизация субстрата в реакторах биогазовых установок
- Поддержание взвеси в илоуплотнителях и резервуарах активного ила
- Создание направленного потока в окислительных каналах
Описание
4 кВт
Частота вращения 480 об/мин
Tsunami QJB-W4 — мешалка: мощность 4 кВт и пропеллер Ø615 мм. Это средняя модель серии QJB-W — модели ряда различаются диаметром пропеллера и создаваемой тягой. Соседи по ряду — QJB-W2.5 (2,5 кВт, пропеллер Ø400 мм) и QJB-W5 (5 кВт). Различаются они пропеллером и тягой: киловатты здесь вторичны, важна создаваемая скорость потока. Из того, на что серию ставят чаще всего: перемешивание технологических сред в задачах муниципальной инженерии.
Перемешивание и тяга
Мешалку подбирают не по кривой Q-H, а по осевой тяге. Частота вращения 480 об/мин — быстроходное исполнение: компактный пропеллер создаёт направленный поток, которым сбивают осадок у дна. Тяга — это сила, с которой машина гонит поток; сколько мешалок нужно на резервуар, определяют по его форме, глубине и свойствам среды.

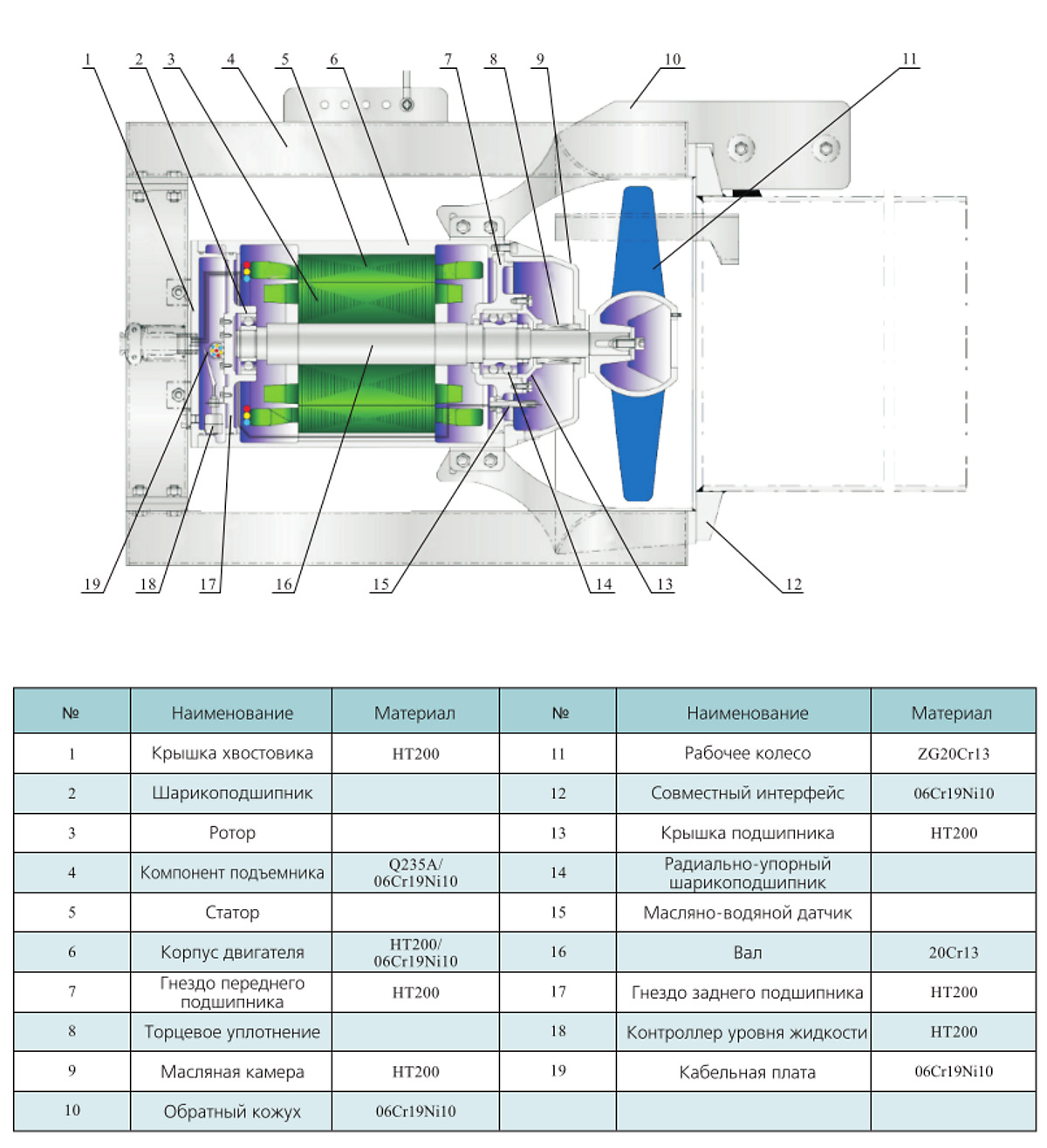

Конструкция и исполнение
230 кг
Подъём талью по направляющим
Питание трёхфазное, 380 В, номинальный ток 15 А; класс нагревостойкости изоляции F. При массе 230 кг для обслуживания нужна таль или лебёдка с направляющей системой. Общее для всей серии: открытое рабочее колесо без узкого зазора, гидравлика, рассчитанная в CFD.
Открытое рабочее колесо без узкого зазора
Между корпусом и рабочим колесом оставлено большое пространство для потока, а лопасти отведены назад — твёрдые частицы и волокнистый мусор, который легко наматывается на обычные крыльчатки, проходят через мешалку без засорения.
Гидравлика, рассчитанная в CFD
Проточная часть спроектирована с использованием программного обеспечения для CFD-анализа жидкости, а рабочее колесо напрямую соединено с высокополюсным погружным двигателем без промежуточной передачи — механические потери минимальны.
Полностью нержавеющая конструкция
Корпус, рабочее колесо и крепёж выполнены из нержавеющей стали — конструкция устойчива к коррозии в агрессивной среде сточных вод и не требует защитного покрытия.
Система двойных направляющих рельсов
Мешалка устанавливается на паре направляющих рельсов, закреплённых на стене резервуара, — её можно поднимать и опускать для обслуживания без спуска персонала в резервуар и без откачки жидкости.
Вопросы о Tsunami QJB-W4
4 кВт, частота вращения 480 об/мин, питание 380 В. Номинальный ток — 15 А.
