Проточная часть
Рабочее колесо
Широкое одноканальное
Свободный проход до 120 мм: крупные включения проходят целиком, без измельчения. До 7,5 кВт колесо из обычного чугуна, от 7,5 кВт и выше — из более прочного ковкого.

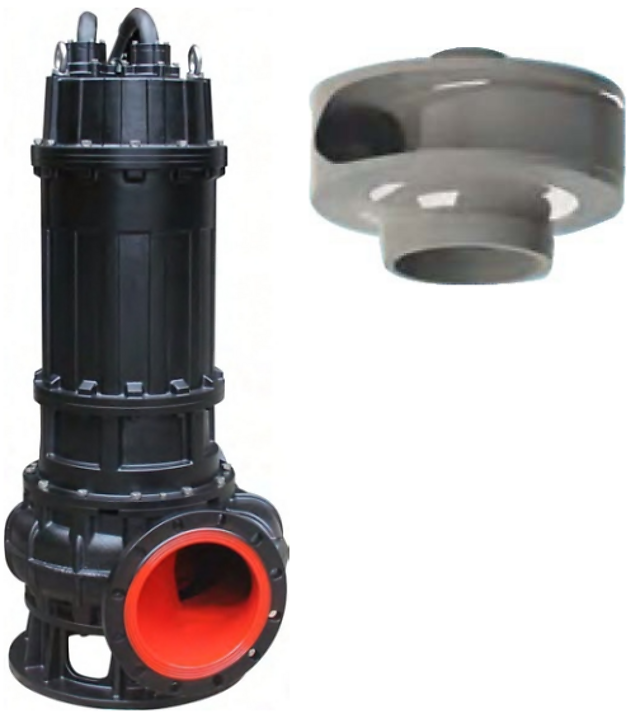

Tsunami 100B211
Перекачивание сточных вод с крупными твёрдыми включениями через широкий проточный канал, не забивающийся там, где узкоканальное рабочее колесо останавливается
- Макс. производительность
- 125 м³/ч
- Макс. напор
- 48 м
- Мощность
- 11 кВт
- Напорн. патрубок
- 100 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Сброс сточных вод в промышленности, торговых центрах, больницах и гостиницах
- Отведение ливневых стоков с автостоянок и объектов коммунального хозяйства
- Перекачка стоков очистных сооружений и животноводческих ферм
- Откачка мутной воды и щёлочи на строительных площадках и в шахтах
- Перекачка чистой воды в сельском хозяйстве и аквакультуре
- Организация канализационных насосных станций (КНС) для отвода бытовых стоков с крупными включениями
Описание
Tsunami 100B211 — фекальный насос для стоков с крупными включениями с напорным патрубком Ду100: производительность до 125 м³/ч, напор до 48 м и мощность 11 кВт. Это средняя модель серии B — по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 80B27.5 (7,5 кВт, производительность 80 м³/ч, напор 40 м) и 100B411 (та же мощность, производительность 190 м³/ч, напор 31 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Из того, на что серию ставят чаще всего: отведение ливневых стоков с автостоянок и объектов коммунального хозяйства.
Как подобрать рабочую точку
Производительность 125 м³/ч и напор 48 м — это углы характеристики, а не паспортный режим. Реальную точку задаёт трубопровод: геометрическая высота подъёма плюс потери на трение и местные сопротивления. График характеристики снят с каталога производителя: 43 м³/ч соответствуют напору 39,1 м, 93 м³/ч — 25,6 м. Скорость в напорной линии считается от диаметра патрубка: Ду100 и 125 м³/ч дают 4,4 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Конструкция и исполнение
35 мм
Максимальный размер включения, проходящего через колесо
133 кг
Подъём талью по направляющим
Свободный проход 35 мм. Этого достаточно для бытовых стоков с бумагой и мелким мусором. Питание трёхфазное, 380 В, номинальный ток 22 А; класс нагревостойкости изоляции F. При массе 133 кг для обслуживания нужна таль или лебёдка с направляющей системой. От серии модель наследует общие решения — чугунная конструкция, три варианта монтажа.
Широкий проход крупных включений
Единственный широкий проточный канал рабочего колеса вместо узких лопастных каналов пропускает свободный проход до 120 мм — тряпки и бытовой мусор проходят через насос, не застревая на кромках, как в узкоканальном колесе.
Чугунная конструкция
Корпус насоса, корпус двигателя и рабочее колесо выполнены из чугуна, а на моделях от 7,5 кВт — из ковкого чугуна, что даёт устойчивость к абразивному износу и агрессивной среде сточных вод при непрерывной работе.
Три варианта монтажа
Присоединение к трубопроводу доступно с мягким шлангом, с жёсткой трубой или через автоматическое соединение по направляющим — последнее позволяет обслуживать насос в стационарной КНС без демонтажа трубопровода при подъёме.
IP68 и встроенная защита двигателя
Класс защиты корпуса IP68 допускает полное погружение, встроенная тепловая защита предусмотрена во всех моделях, а на моделях от 5,5 кВт — дополнительные датчики перегрева, утечки и поплавковый выключатель.
Пуск при пониженном напряжении на мощных моделях
На моделях от 30 кВт двигатель запускается при пониженном напряжении — это снижает пусковые токи и нагрузку на питающую сеть при старте крупного насоса.
Вопросы о Tsunami 100B211
125 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
