Серия · Фекальные и канализационные насосы

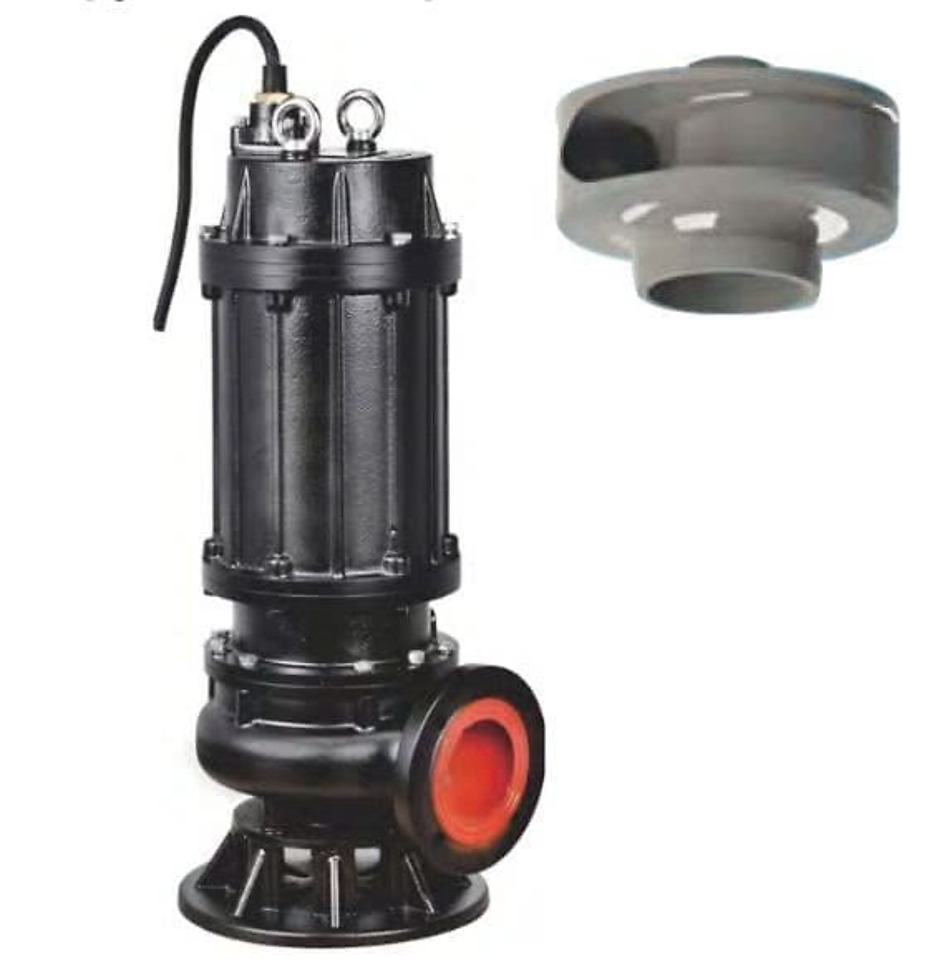

Tsunami B
Чугунный погружной канализационный насос с широкой одноканальной крыльчаткой для сточных вод с крупными твёрдыми включениями — свободный проход до 120 мм без забивания проточной части.
- Сброс сточных вод в промышленности, торговых центрах, больницах и гостиницах
- Отведение ливневых стоков с автостоянок и объектов коммунального хозяйства
- Перекачка стоков очистных сооружений и животноводческих ферм
- Откачка мутной воды и щёлочи на строительных площадках и в шахтах
- Перекачка чистой воды в сельском хозяйстве и аквакультуре
- Организация канализационных насосных станций (КНС) для отвода бытовых стоков с крупными включениями
- Макс. производительность
- 26–1 900 м³/ч
- Макс. напор
- 12–61 м
- Мощность
- 0,75–75 кВт
Проточная часть
Рабочее колесо
Широкое одноканальное
Свободный проход до 120 мм: крупные включения проходят целиком, без измельчения. До 7,5 кВт колесо из обычного чугуна, от 7,5 кВт и выше — из более прочного ковкого.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
.
- 50Диаметр напорного патрубка50 мм — совпадает с характеристикой
- BСерияКонструкция, материалы и тип рабочего колеса
- 2Число полюсов2 полюса — 2900 об/мин
- 75Мощность двигателя0.75 кВт — совпадает с характеристикой
Характеристики серии
Показано 20 из 82 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия B
Таблица значений
| Производительность, м³/ч | 50B2.75 | 50B2.75A | 50B2.75S | 50B2.75SA | 50B21.1 | 50B21.1A | 50B21.1S | 50B21.1SA | 65B21.1 | 65B21.1A | 65B21.1S | 65B21.1SA | 50B21.5 | 50B21.5A | 50B21.5S | 50B21.5SA | 65B21.5 | 65B21.5A | 65B21.5S | 65B21.5SA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | |
| 0 | 12 | 12 | 12 | 12 | 18 | 18 | 18 | 18 | 15 | 15 | 15 | 15 | 21 | 21 | 21 | 21 | 20 | 20 | 20 | 20 |
| 4,9 | 11 | 11 | 11 | 11 | 16 | 16 | 16 | 16 | 13 | 13 | 13 | 13 | 20 | 20 | 20 | 20 | 18 | 18 | 18 | 18 |
| 9,7 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | 15 | 12 | 12 | 12 | 12 | 18 | 18 | 18 | 18 | 17 | 17 | 17 | 17 |
| 15 | 9,1 | 9,1 | 9,1 | 9,1 | 13 | 13 | 13 | 13 | 10 | 11 | 10 | 11 | 17 | 17 | 17 | 17 | 15 | 16 | 15 | 16 |
| 19 | 7,5 | 7,8 | 7,5 | 7,8 | 11 | 12 | 11 | 12 | 8,6 | 9,2 | 8,6 | 9,2 | 15 | 15 | 15 | 15 | 14 | 14 | 14 | 14 |
| 24 | 5,3 | 5,8 | 5,3 | 5,8 | 8,6 | 9,3 | 8,6 | 9,3 | 6,6 | 7,4 | 6,6 | 7,4 | 13 | 13 | 13 | 13 | 12 | 13 | 12 | 13 |
| 29 | — | — | — | — | — | — | — | — | 4,4 | 5,2 | 4,4 | 5,2 | 9 | 10 | 9 | 10 | 10 | 10 | 10 | 10 |
| 34 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 7,7 | 6,6 | 7,7 | 6,6 |
Для чего создана серия
82
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Серия Tsunami B — чугунный погружной насос для отвода сточных вод, содержащих крупные твёрдые включения: тряпки, обрывки ткани, бытовой мусор, которые обычная узкоканальная крыльчатка забивает за один-два цикла работы. Вместо тесных лопастных каналов здесь применена широкая одноканальная крыльчатка — единственный широкий проточный канал вместо нескольких узких, склонных цеплять крупные частицы. Благодаря такой геометрии насос пропускает включения свободным проходом до 120 мм и не забивается там, где узкоканальное колесо остановилось бы через несколько часов работы.
Серия рассчитана на непрерывную работу в погружном исполнении: чугунный корпус насоса, корпус двигателя и рабочее колесо выдерживают контакт с абразивными и агрессивными сточными водами, а класс защиты IP68 допускает полное и длительное погружение.
Где применяется
12–61 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Сброс сточных вод в промышленности, торговых центрах, больницах и гостиницах;
- отведение ливневых стоков с автостоянок и объектов коммунального хозяйства;
- перекачка стоков очистных сооружений и животноводческих ферм;
- откачка мутной воды и щёлочи на строительных площадках и в шахтах;
- перекачка чистой воды в сельском хозяйстве и аквакультуре;
- организация канализационных насосных станций для отвода бытовых стоков с крупными включениями.
Общее для этих задач — регулярное присутствие в стоке крупных механических включений, которые узкоканальное рабочее колесо не пропускает. Модельный ряд серии B перекрывает мощности от 0,75 до 75 кВт, поэтому серией комплектуют и небольшие дренажные приямки, и крупные КНС с расходом до 1900 м³/ч.
Устройство и особенности конструкции
26–1 900 м³/ч
Корпус насоса, корпус двигателя, верхняя крышка и рабочее колесо выполнены из чугуна; в моделях мощностью от 7,5 кВт и выше рабочее колесо — из ковкого чугуна, а на насосах от 11 кВт на входе дополнительно установлено шейное кольцо из сплава с высоким содержанием хрома, защищающее посадочный поясок от истирания. Вал ротора — нержавеющая сталь AISI304SS на двухполюсных моделях мощностью до 11 кВт и AISI420SS на четырёх- и шестиполюсных моделях большей мощности. Торцевое уплотнение вала — пара Sic-Ceramic/Carbon-Ceramic на малых моделях и Sic-Sic на средних и крупных, стойкая к абразивному износу в сточной воде.
Класс нагревостойкости изоляции обмотки — F, тепловая защита двигателя встроена во всех моделях; на моделях от 5,5 кВт и выше дополнительно предусмотрены опциональные датчики перегрева, утечки масла и воды, а на крупных насосах — поплавковый выключатель. На моделях от 30 кВт пуск двигателя выполняется при пониженном напряжении, что снижает пусковые токи в сети.
Насос доступен в трёх вариантах присоединения трубопровода: с мягким шлангом для временного монтажа, с жёсткой трубой для стационарной обвязки и с автоматическим соединением по направляющим для стационарной установки в приямке КНС, при которой насос садится на ответную часть муфты без демонтажа трубопровода при подъёме на обслуживание.
Как подобрать модель
Модель серии B подбирают по двум параметрам рабочей точки — требуемой производительности и напору: модельный ряд перекрывает производительность от 26 до 1900 м³/ч и напор от 12 до 61 м при мощности двигателя от 0,75 до 75 кВт. Дальше проверяют свободный проход — от 20 до 120 мм в зависимости от модели — он должен быть не меньше размера крупных включений в стоке. Максимальная глубина погружения также зависит от модели и составляет от 10 до 20 м, поэтому для глубоких приямков значение уточняют по конкретной модели. Часть моделей серии есть в наличии на складе — это позволяет заменить вышедший из строя насос без ожидания поставки под заказ.
Вопросы о серии B
Нет, серия B использует широкую одноканальную крыльчатку — она пропускает крупные твёрдые частицы свободным проходом до 120 мм без измельчения, а не разрезает их лезвиями.
