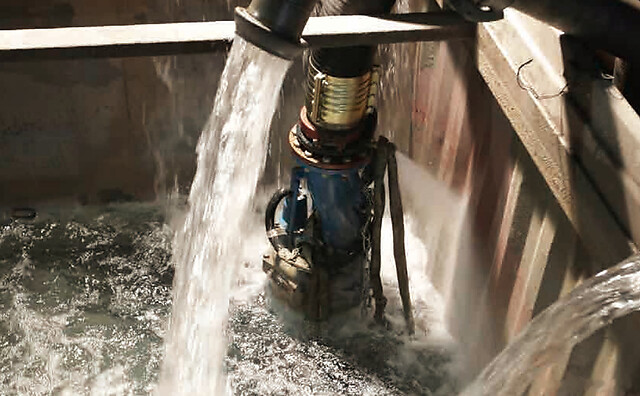

Tsunami SH637

Назначение и место в ряду

Tsunami SH637 — высоконапорный дренажный насос серии SH: производительность до 220 м³/ч, напор до 83 м и мощность 37 кВт. Среди 8 моделей серии SH это средняя модель: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — SH630 (30 кВт, напор 64 м) и SH837 (та же мощность, производительность 330 м³/ч, напор 48 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Осушение приямков лифтовых шахт и подземных паркингов — одна из типовых задач этой серии.

Как читать производительность и напор

Максимальная производительность 220 м³/ч и максимальный напор 83 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Скорость в напорной линии считается от диаметра патрубка: Ду150 и 220 м³/ч дают 3,5 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Где применяют эту модель

Задачи, под которые подходит Tsunami SH637 по своим характеристикам:

• Откачка с нижних отметок: глубокие котлованы, шахтные колодцы, водопонижение при проходке. Напора 83 м хватает на подъём порядка 60 м с учётом потерь в напорной линии.
• Откачка больших объёмов: резервуары, отстойники, затопленные площадки. Ёмкость на 1000 м³ модель освобождает примерно за 4,5 ч работы в расчётной точке.
• Стационарная установка: масса 615 кг требует направляющих труб и тали или крана, поэтому машину закладывают в проект насосной станции, а не переставляют по объекту.
• Для чего модель не берут: свободный проход 6 мм рассчитан на воду со взвесью, а не на фекальные стоки с волокном и ветошью — под канализацию нужен насос с проходом от 50 мм.

Исполнение и материалы

Свободный проход 6 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 66 А. Вес 615 кг — грузоподъёмность площадки и подход крана проверяют до поставки.
