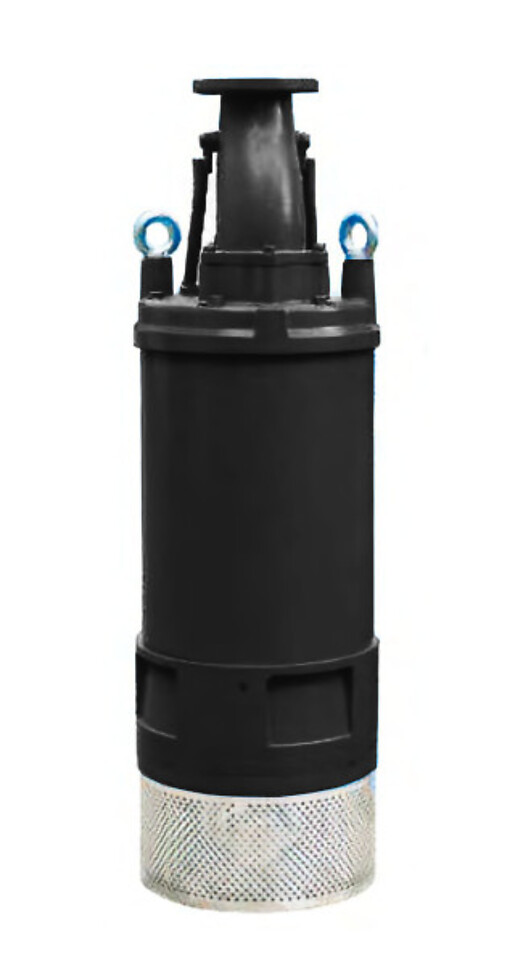

Tsunami SH

Для чего создана серия

Tsunami SH — серия погружных дренажных насосов из высокопрочного чугуна для откачки больших объёмов загрязнённой воды. В отличие от лёгких дренажных насосов на несколько киловатт, SH рассчитана на промышленные объёмы: мощность двигателя — от 22 до 45 кВт, подача — до 372 м³/ч, напор — до 90 м. Это насос для ситуаций, где обычная дренажная станция не вытягивает по расходу или напору.

Серия создана для перекачивания абразивных и загрязнённых сред — мутной и грязной воды, воды с илом и песком, жидкого шлама, а также жидкостей с бентонитом. Полуоткрытая крыльчатка из высокохромистого сплава и корпус из высокопрочного чугуна держат ресурс там, где обычный дренажный насос быстро вырабатывает проточную часть.

Где применяется

• Откачка и слив бентонитового шлама при буровых работах;
• осушение котлованов и карьеров на крупных стройплощадках;
• откачка воды с илом и песком на шахтах и угольных разрезах;
• перекачка жидких шламов из отстойников и шламонакопителей;
• водопонижение при большом притоке грунтовых и паводковых вод;
• откачка загрязнённой воды на очистных сооружениях.

Основная область применения — гражданское строительство и горная добыча: шахты, карьеры, угольные месторождения. На таких объектах приток воды измеряется сотнями кубометров в час, а сама вода несёт песок, ил и бентонитовый раствор от буровых работ — здесь и нужна связка высокой производительности (до 372 м³/ч) с устойчивостью проточной части к абразиву.

Вторая по частоте задача — откачка со строительных площадок и из отстойников: перекачка жидкого шлама, слив после промывки бентонитовых суспензий, работы общего назначения на объекте, где обычный дренажный насос забивается или не тянет по напору.

Часть моделей серии (2 из 8) есть в наличии на складе — остальные поставляются под заказ.

Устройство и особенности конструкции

Корпус двигателя и насоса — из высокопрочного чугуна, что даёт устойчивость к абразивным примесям и долговечность при постоянном контакте с загрязнённой средой. Рабочее колесо — полуоткрытая крыльчатка из сплава с высоким содержанием хрома, работающая в паре с износостойкой пластиной из ковкого чугуна; такое сочетание материалов держит зазор проточной части дольше, чем цельночугунное исполнение.

Двигатель — герметичный асинхронный сухого типа, двухполюсный, трёхфазный на 380 В (по запросу доступны другие напряжения). Охлаждение обеспечивает выпускной канал, отлитый прямо в корпусе двигателя, — это позволяет насосу работать длительно без перегрева даже при плотной загрузке. Класс изоляции обмоток — F, класс защиты корпуса — IP68, что вместе с усиленным механическим уплотнением даёт максимальную глубину погружения 30 м.

В серии восемь моделей — от SH422 до SH845, с выходным патрубком от 100 до 200 мм, свободным проходом от 6 до 20 мм и массой от 410 до 630 кг. Крупные модели запускаются по схеме «звезда-треугольник», что снижает пусковой ток при подключении.

Как подобрать модель

Отправная точка — требуемые производительность (м³/ч) и напор (м) в рабочей точке объекта. Диапазон серии — 138–372 м³/ч по производительности и 48–90 м по напору; внутри него у моделей SH есть выраженная зависимость: модели с патрубком 100–150 мм и более высоким номинальным напором подходят для задач с большим перепадом высот при умеренном расходе, а модели с патрубком 200 мм — для задач с максимальным расходом при более низком напоре.

Дальше проверяют диаметр выходного патрубка (100–200 мм) — он должен соответствовать трубопроводу или рукаву на объекте — и свободный проход (6–20 мм в зависимости от модели), от которого зависит, какого размера твёрдые включения пройдут через насос без забивания. Мощность двигателя в серии — от 22 до 45 кВт, растёт вместе с требуемыми производительностью и напором и определяет параметры питающей линии и пусковой аппаратуры.
