Tsunami IS21.5

Назначение модели

Tsunami IS21.5 — погружной дренажный насос для воды со шламом и песком. По характеристикам каталога: производительность до 30 м³/ч, напор до 21 м и мощность 1,5 кВт. В ряду из 27 моделей модель занимает нижнюю часть по мощности, и по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — ISm2.75F (0,75 кВт, производительность 19,5 м³/ч, напор 15 м) и IS21.5F (та же мощность). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Типовая задача для серии — перекачка жидких шламов на очистных сооружениях.

Рабочая точка

Числа 30 м³/ч и 21 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику. Напорный патрубок Ду50 при производительности 30 м³/ч даёт скорость потока 4,2 м/с: для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

Для каких задач подходит

Из чего исходить, подбирая Tsunami IS21.5 под задачу:

• Вода с песком и шламом: карьерные и котлованные воды, буровой раствор, промывочные стоки дробильно-сортировочных установок, приямки бетонных заводов.
• Откачка на малую высоту: затопленные подвалы и паркинги, чаши бассейнов, дренажные канавы, приямки. При напоре 21 м подъём на поверхность рассчитывают до 15 м, дальше воду ведут самотёком.
• Объекты среднего масштаба: приямок, локальные очистные, накопительная ёмкость. Резервуар на 100 м³ откачивается примерно за 3,3 ч.

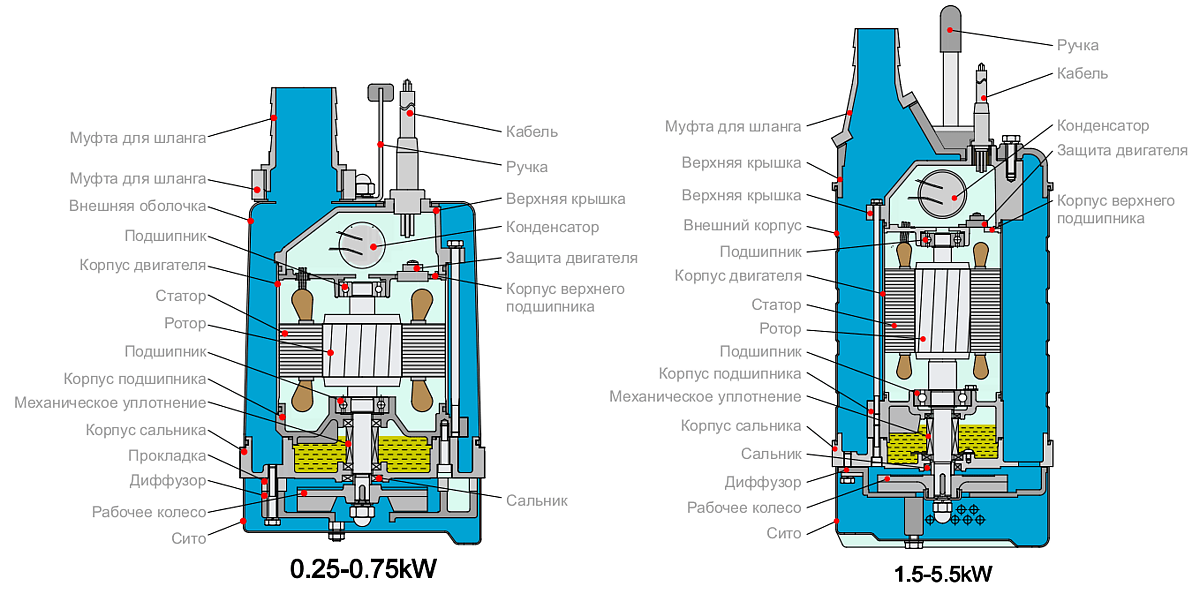

Как устроена эта модель

Свободный проход 9 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 3,5 А; класс нагревостойкости изоляции F. Вес 37 кг — монтаж без грузоподъёмной техники, но вдвоём.
