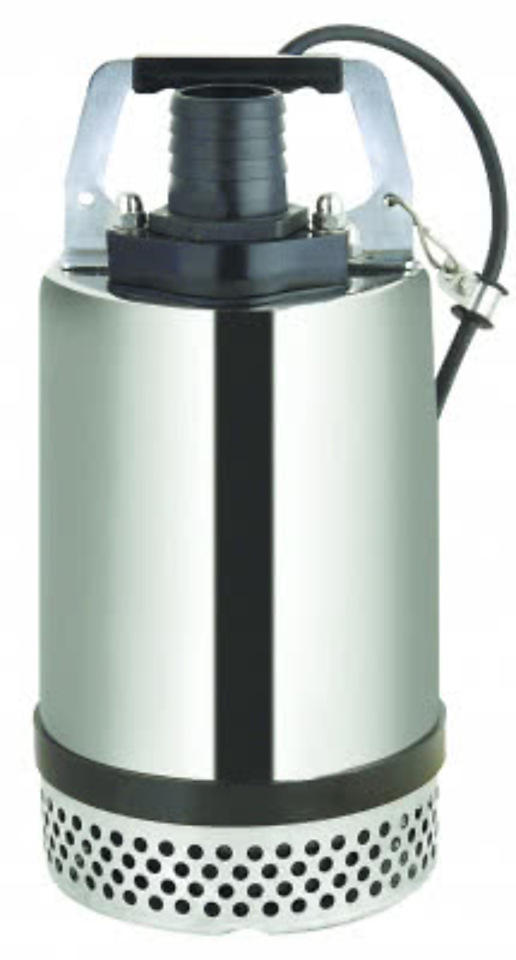

Tsunami IS

Для чего создана серия

Tsunami IS — погружные дренажные насосы для воды, в которой всегда есть твёрдая фаза: бентонитового шлама после бурения, глинистых суспензий, воды с песком и илом на фундаментных, строительных и карьерных работах. Линейка состоит из 27 моделей с подачей от 12 до 150 м³/ч и напором от 8 до 48,5 м при мощности двигателя от 0,25 до 11 кВт.

Обычный дренажный насос в такой среде выходит из строя не из-за нагрузки на двигатель, а из-за износа проточной части. В серии IS этот узел построен иначе: полуоткрытая крыльчатка отлита из сплава с высоким содержанием хрома и работает в паре с износостойкой пластиной из ковкого чугуна. Корпус двигателя и насоса — чугун с элементами из нержавеющей стали, класс защиты IP68, изоляция обмотки класса F, допустимая температура жидкости до 40 °C.

Где применяется

• Слив бентонитового шлама при бурении и устройстве буронабивных свай
• Перекачка глинистых суспензий на фундаментных работах
• Откачка воды с песком и илом из котлованов и траншей
• Водоотлив в карьерах, шахтах и на угольных разрезах
• Откачка осадка из отстойников и шламонакопителей

Диапазон серии широкий по обе стороны: младшие однофазные ISm мощностью 0,25 кВт весом 14 кг переносятся одним человеком и осушают приямок на площадке, а верхние трёхфазные IS611 и IS411 мощностью 11 кВт ведут водоотлив в карьере с подачей до 150 м³/ч или подъёмом до 48,5 м.

Устройство и особенности конструкции

Проточная часть рассчитана на абразив: полуоткрытое рабочее колесо из высокохромистого сплава и износостойкая пластина из ковкого чугуна образуют пару, в которой изнашивается сменная деталь, а не корпус. Рабочий проход в зависимости от модели — от 6 до 19,5 мм.

Двигатель охлаждается перекачиваемой жидкостью: выпускной канал отлит прямо в корпусе двигателя, поток проходит вдоль обмотки и снимает с неё тепло. Тепловая защита встроена, изоляция — класса F. Механическое уплотнение рассчитано на высокое внешнее давление, поэтому глубина погружения достигает 25 м у моделей мощностью от 1,1 кВт и 10 м у младших моделей до 0,75 кВт.

Электропитание разделяет линейку на две части: ISm мощностью 0,25–1,5 кВт работают от однофазной сети 220 В и поставляются с поплавковым выключателем, IS мощностью 1,5–11 кВт — от трёхфазной 380 В, с поплавком в исполнениях с буквой F. Напорный патрубок — 50, 80, 100 или 150 мм.

Как подобрать модель

Подбор начинают с того, что именно откачивают. Если в воде есть песок, глина или шлам, диаметр самых крупных частиц не должен превышать рабочий проход выбранной модели: 6 мм у младших ISm, 8,5 мм у большинства моделей средней мощности, 11,5 и 19,5 мм у верхних.

Дальше считают рабочую точку — требуемую подачу в м³/ч и напор в метрах, где к геометрической высоте подъёма добавляют потери на трение в напорном рукаве. Внутри одной мощности выбор между патрубками решает, что важнее: при 11 кВт модель с патрубком 150 мм даёт 150 м³/ч при напоре 34 м, а с патрубком 100 мм — 86,4 м³/ч при напоре до 48,5 м.

Последними проверяют условия монтажа: глубину погружения (10 м у моделей до 0,75 кВт, 25 м от 1,1 кВт), доступное электропитание — однофазное 220 В у ISm или трёхфазное 380 В у IS, и нужен ли поплавковый выключатель для автоматической работы по уровню.
