Проточная часть
Рабочее колесо
Дренажное с направляющей лопаткой
Пропускает частицы до 25 мм, выполнено из чугуна и нержавеющей стали. Каждые 250 часов работы основание снимают, а колесо с направляющей лопаткой очищают.

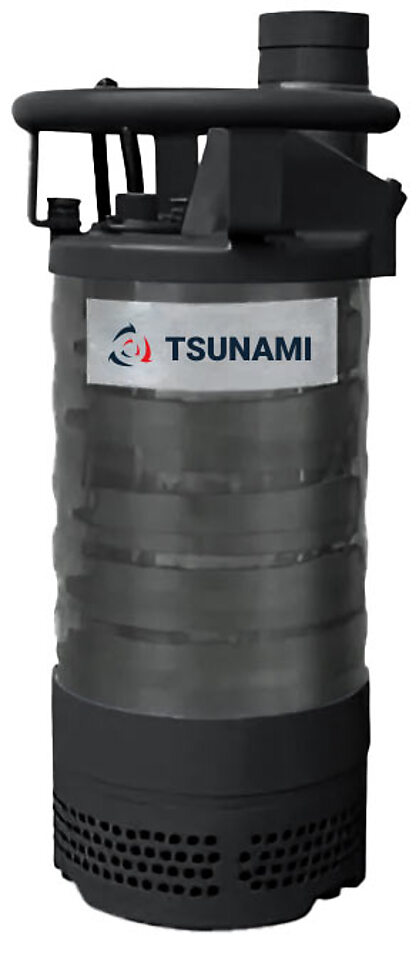

Tsunami 2DCAL25C4H
Осушение котлованов, приямков и площадок, откачка грунтовых, паводковых и технологических вод с твёрдыми примесями
- Макс. производительность
- 162 м³/ч
- Макс. напор
- 62 м
- Мощность
- 18,6 кВт
- Напорн. патрубок
- 100 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Осушение строительных котлованов и траншей при производстве земляных работ
- Откачка воды из приямков и дренажных колодцев на строительной площадке
- Удаление паводковых и ливневых вод с территории объекта
- Понижение уровня грунтовых вод при работах ниже его отметки
- Откачка технологической и промывочной воды со взвешенными частицами
- Аварийное осушение подтопленных помещений и приямков
- Аварийная откачка при подтоплении подвалов и техподполий
- Опорожнение резервуаров и бассейнов на время обслуживания
- Откачка воды из тоннелей и коллекторов при ремонте
Назначение и место в ряду
162 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
62 м
Достигается при производительности, близкой к нулю
Tsunami 2DCAL25C4H — дренажный насос серии DCAL: производительность до 162 м³/ч, напор до 62 м и мощность 18,6 кВт. Среди 20 моделей серии DCAL это средняя модель: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 2DCAL15C6M (11,2 кВт, производительность 198 м³/ч, напор 36 м) и 2DCAL25C6M (та же мощность, производительность 324 м³/ч, напор 38 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Аварийная откачка при подтоплении подвалов и техподполий — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 162 м³/ч и максимальный напор 62 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 56 м³/ч это 49,2 м, при 120 м³/ч уже 25 м. Напорный патрубок Ду100 при производительности 162 м³/ч даёт скорость потока 5,7 м/с: для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Исполнение и материалы
Двигатель быстроходный, 2 900 об/мин: такая частота вращения даёт напор при компактном колесе, но на абразивной среде ускоряет износ проточной части; питание трёхфазное, 380 В. Конструктивные решения серии распространяются и на эту модель: погружное исполнение без стационарной обвязки, водяное охлаждение двигателя.
Свободный проход твёрдых частиц до 25 мм
Рабочее колесо пропускает вместе с водой частицы размером до 25 мм, а камера двигателя полностью изолирована механическим уплотнением от ила, песка и накипи.
производительность от 24 до 936 м³/ч на 20 моделей
Диапазон производительности и напора от 12 до 90 м закрывает задачи от откачки небольшого приямка до осушения крупного котлована без перехода на другую серию.
Погружное исполнение без стационарной обвязки
Насос опускается прямо в заполненную водой яму или резервуар и перекачивает через гибкий шланг — не требуется всасывающая труба, приёмный клапан и другая стационарная обвязка поверхностного насоса.
Водяное охлаждение двигателя
Моноблочная конструкция или конструкция с двойным корпусом обеспечивает охлаждение двигателя за счёт движения перекачиваемой воды вокруг его корпуса.
Мощность от 0,75 до 63 кВт
Диапазон мощности приводов покрывает и компактные переносные насосы, и крупные агрегаты для интенсивной откачки на промышленных объектах.
Вопросы о Tsunami 2DCAL25C4H
162 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
