Проточная часть
Рабочее колесо
Дренажное с направляющей лопаткой
Пропускает частицы до 25 мм, выполнено из чугуна и нержавеющей стали. Каждые 250 часов работы основание снимают, а колесо с направляющей лопаткой очищают.

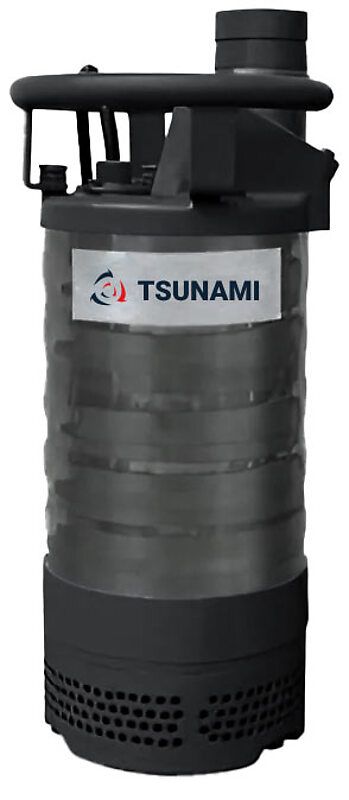

Tsunami 2DCAL10C4M
Осушение котлованов, приямков и площадок, откачка грунтовых, паводковых и технологических вод с твёрдыми примесями
- Макс. производительность
- 198 м³/ч
- Макс. напор
- 28 м
- Мощность
- 7,5 кВт
- Напорн. патрубок
- 100 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Осушение строительных котлованов и траншей при производстве земляных работ
- Откачка воды из приямков и дренажных колодцев на строительной площадке
- Удаление паводковых и ливневых вод с территории объекта
- Понижение уровня грунтовых вод при работах ниже его отметки
- Откачка технологической и промывочной воды со взвешенными частицами
- Аварийное осушение подтопленных помещений и приямков
- Аварийная откачка при подтоплении подвалов и техподполий
- Опорожнение резервуаров и бассейнов на время обслуживания
- Откачка воды из тоннелей и коллекторов при ремонте
Назначение и место в ряду
7,5 кВт
Частота вращения 2 900 об/мин
Tsunami 2DCAL10C4M — дренажный насос серии DCAL: производительность до 198 м³/ч, напор до 28 м и мощность 7,5 кВт. Среди 20 моделей серии DCAL это средняя модель: соотношение производительности и напора у него смещено в сторону расхода. Соседи по ряду — 2DCAL10C3H (та же мощность, производительность 65 м³/ч, напор 66 м) и 2DCAL15C3HH (11,2 кВт, производительность 72 м³/ч, напор 78 м). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Удаление паводковых и ливневых вод с территории объекта — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 198 м³/ч и максимальный напор 28 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. На интерактивном графике видно всю характеристику: напор 20 м при производительности 80 м³/ч и 10,2 м при 153 м³/ч. При максимальной производительности 198 м³/ч скорость в напорном патрубке Ду100 достигает 7 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Исполнение и материалы
100 кг
Подъём талью по направляющим
Частота вращения 2 900 об/мин — двухполюсное исполнение: напор получают оборотами, а не диаметром колеса; питание трёхфазное, 380 В. При массе 100 кг для обслуживания нужна таль или лебёдка с направляющей системой. Общее для всей серии: погружное исполнение без стационарной обвязки, водяное охлаждение двигателя.
Свободный проход твёрдых частиц до 25 мм
Рабочее колесо пропускает вместе с водой частицы размером до 25 мм, а камера двигателя полностью изолирована механическим уплотнением от ила, песка и накипи.
производительность от 24 до 936 м³/ч на 20 моделей
Диапазон производительности и напора от 12 до 90 м закрывает задачи от откачки небольшого приямка до осушения крупного котлована без перехода на другую серию.
Погружное исполнение без стационарной обвязки
Насос опускается прямо в заполненную водой яму или резервуар и перекачивает через гибкий шланг — не требуется всасывающая труба, приёмный клапан и другая стационарная обвязка поверхностного насоса.
Водяное охлаждение двигателя
Моноблочная конструкция или конструкция с двойным корпусом обеспечивает охлаждение двигателя за счёт движения перекачиваемой воды вокруг его корпуса.
Мощность от 0,75 до 63 кВт
Диапазон мощности приводов покрывает и компактные переносные насосы, и крупные агрегаты для интенсивной откачки на промышленных объектах.
Вопросы о Tsunami 2DCAL10C4M
198 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
Близкие по параметрам модели
Другие серии с похожей рабочей точкой — на случай, если нужна альтернатива по цене, исполнению или сроку поставки.
Другие модели этой серии
Tsunami 2DCAL1C2H
- Подача до
- 24 м³/ч
- Напор до
- 12 м
- Мощность
- 0,75 кВт
Осушение котлованов, приямков и площадок, откачка грунтовых, паводковых и технологических вод
Дренажное с направляющей лопаткой
- Патрубок
- 50 мм
- Напряжение
- 380 В
- Обороты
- 2 900 об/мин
- Длина
- 200 мм
Tsunami 2DCAL10C3H
- Подача до
- 65 м³/ч
- Напор до
- 66 м
- Мощность
- 7,5 кВт
Осушение котлованов, приямков и площадок, откачка грунтовых, паводковых и технологических вод
Дренажное с направляющей лопаткой
- Патрубок
- 75 мм
- Напряжение
- 380 В
- Обороты
- 2 900 об/мин
- Длина
- 270 мм
Tsunami 2DCAL15C3HH
- Подача до
- 72 м³/ч
- Напор до
- 78 м
- Мощность
- 11,2 кВт
Осушение котлованов, приямков и площадок, откачка грунтовых, паводковых и технологических вод
Дренажное с направляющей лопаткой
- Патрубок
- 75 мм
- Напряжение
- 380 В
- Обороты
- 2 900 об/мин
- Длина
- 305 мм
Tsunami 2DCAL15C4H
- Подача до
- 126 м³/ч
- Напор до
- 56 м
- Мощность
- 11,2 кВт
Осушение котлованов, приямков и площадок, откачка грунтовых, паводковых и технологических вод
Дренажное с направляющей лопаткой
- Патрубок
- 100 мм
- Напряжение
- 380 В
- Обороты
- 2 900 об/мин
- Длина
- 305 мм
