Проточная часть
Рабочее колесо
Полуоткрытое хромистое
Работает в паре с износостойкой пластиной из ковкого чугуна. Свободный проход 8,5 мм: серия рассчитана на мелкий абразив, а не на крупные твёрдые включения.
Tsunami KTZE21.5
Откачка абразивной, насыщенной песком и шламом воды в тяжёлых условиях эксплуатации
- Макс. производительность
- 25 м³/ч
- Макс. напор
- 21,5 м
- Мощность
- 1,5 кВт
- Напорн. патрубок
- 50 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Водоотлив из котлованов и траншей на насыпных и песчаных грунтах при строительстве
- Осушение карьеров и разрезов при вскрышных и добычных работах
- Перекачка бентонитовых суспензий и глинистых растворов при буровых работах
- Откачка стоков с песчаным и мелкодисперсным осадком на очистных сооружениях
- Водопонижение на объектах гражданского строительства с абразивными грунтовыми водами
- Перекачка шлама и ила на угольных и рудных карьерах
- Откачка воды после промывки резервуаров и отстойников
Назначение и место в ряду
25 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
21,5 м
Достигается при производительности, близкой к нулю
Tsunami KTZE21.5 — дренажный насос для воды с песком серии KTZE: производительность до 25 м³/ч, напор до 21,5 м и мощность 1,5 кВт. Среди 9 моделей серии KTZE это одна из младших моделей: по соотношению производительности и напора он ближе к напорному краю ряда. Ближайшая модель в ряду — KTZE31.5 (та же мощность, производительность 40 м³/ч, напор 15 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Откачка стоков с песчаным и мелкодисперсным осадком на очистных сооружениях — одна из типовых задач этой серии.
Как читать производительность и напор
Свободный проход 9 мм: включение крупнее этого размера насос не пропустит, и защитная решётка на приёмке обязательна.
Максимальная производительность 25 м³/ч и максимальный напор 21,5 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 9 м³/ч это 17,8 м, при 20 м³/ч уже 11,6 м. Напорный патрубок Ду50 при производительности 25 м³/ч даёт скорость потока 3,5 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

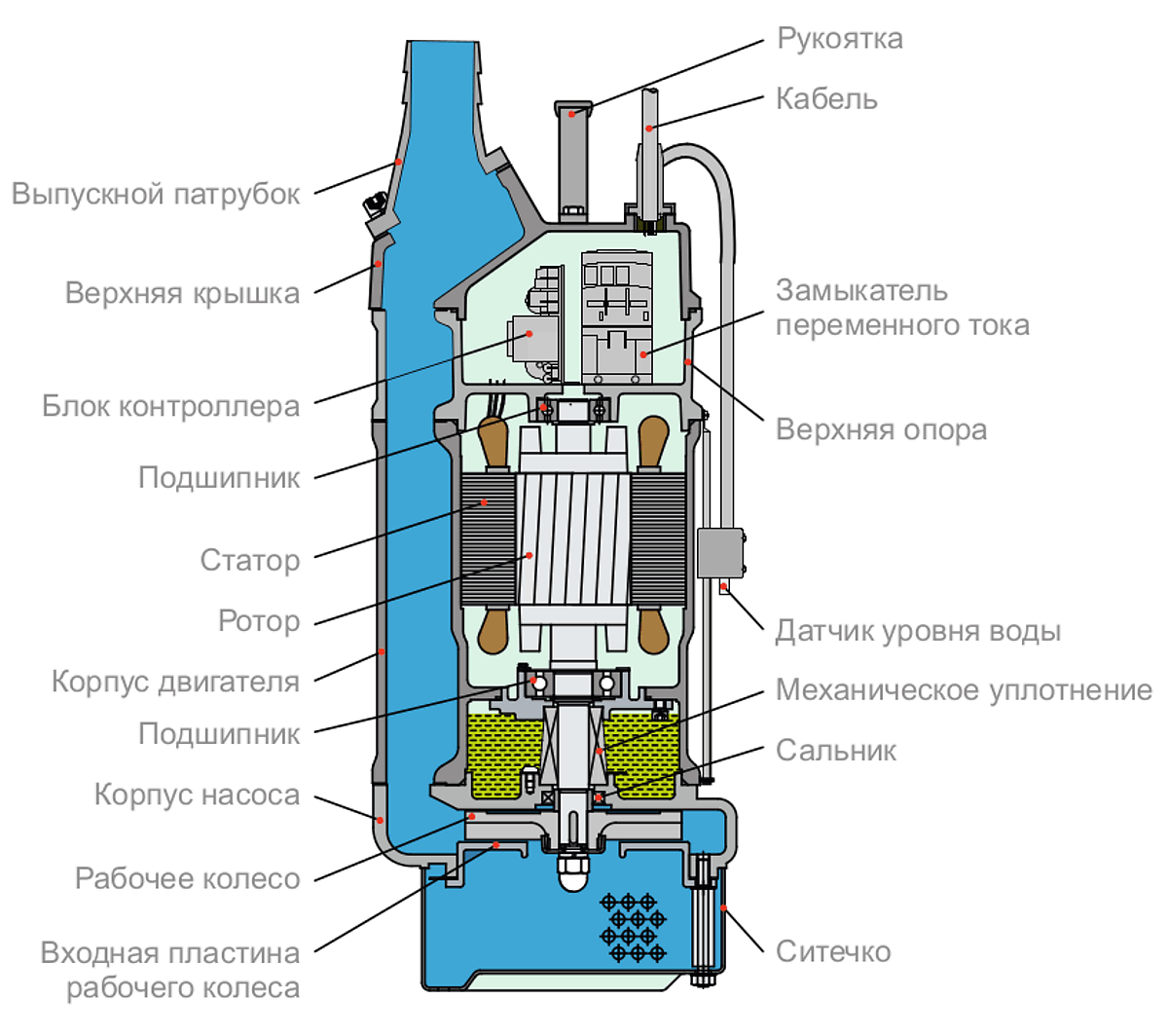

Исполнение и материалы
Свободный проход 9 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 3,5 А; класс нагревостойкости изоляции F. Вес 39 кг — монтаж без грузоподъёмной техники, но вдвоём. Конструктивные решения серии распространяются и на эту модель: встроенный интеллектуальный блок управления, многоступенчатая электрозащита.
Полуоткрытая хромистая крыльчатка
Крыльчатка отлита из сплава с высоким содержанием хрома и работает в паре с износостойкой пластиной из ковкого чугуна — пара сохраняет геометрию проточной части при постоянном контакте с песком дольше, чем крыльчатка дренажного насоса общего назначения.
Встроенный интеллектуальный блок управления
Контроллер с электрическим зондом уровня запускает и останавливает насос автоматически: откачка продолжается, пока зонд погружён, и прекращается примерно через минуту после падения уровня — это исключает работу всухую и лишние ручные пуски.
Многоступенчатая электрозащита
Защита от перефазировки удерживает верное направление вращения крыльчатки, защита от обрыва фазы и заклинивания рабочего колеса останавливает насос при аномалии, а при перегрузке или скачке напряжения он отключается и перезапускается автоматически через 5 минут.
Термозащита обмотки
При превышении рабочей температуры насос останавливается сам и возобновляет работу только после остывания обмотки до безопасного значения — это предотвращает выгорание двигателя при длительной работе на плотной абразивной среде.
Верхний выпускной патрубок
Патрубок выведен наверх корпуса, что позволяет устанавливать и обслуживать насос в стеснённых условиях приямка или колодца, не демонтируя соседние коммуникации.
Вопросы о Tsunami KTZE21.5
25 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
