Проточная часть
Рабочее колесо
Полуоткрытое
Лопасти открыты с одной стороны — колесо держит песок и абразив без быстрого износа.
Tsunami KTZ411
Откачка и перекачивание жидкости с высоким содержанием песка, ила и абразивных частиц
- Макс. производительность
- 86 м³/ч
- Макс. напор
- 48 м
- Мощность
- 11 кВт
- Напорн. патрубок
- 100 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Откачка приямков и котлованов при разработке грунта с высоким содержанием песка
- Осушение траншей и котлованов на строительстве коммуникаций через плывуны
- Перекачка бурового раствора с бентонитом при направленном бурении
- Водоотлив в карьерах и на угольных разрезах с абразивной взвесью в воде
- Перекачка шламов и ила на очистных сооружениях
- Общий водоотлив на стройплощадках с сильно загрязнённой абразивом водой
- Откачка шлама на мойках техники и щебёночных установках
Назначение модели
48 м
Достигается при производительности, близкой к нулю
11 кВт
Tsunami KTZ411 — дренажный насос для воды с песком. По характеристикам каталога: производительность до 86 м³/ч, напор до 48 м и мощность 11 кВт. В ряду из 15 моделей модель занимает верхнюю часть по мощности, и по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — KTZ67.5 (7,5 кВт, производительность 122 м³/ч, напор 32 м) и KTZ611 (та же мощность, производительность 146 м³/ч, напор 33 м). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Типовая задача для серии — откачка приямков и котлованов при разработке грунта с высоким содержанием песка.
Рабочая точка
3 м/с
При максимальной производительности 86 м³/ч
Максимальные 86 м³/ч и 48 м не совпадают в одной точке: подбирайте по пересечению кривой насоса с характеристикой трубопровода.
Числа 86 м³/ч и 48 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. На интерактивном графике видно всю характеристику: напор 43,9 м при производительности 31 м³/ч и 30 м при 66 м³/ч. При максимальной производительности 86 м³/ч скорость в напорном патрубке Ду100 достигает 3 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

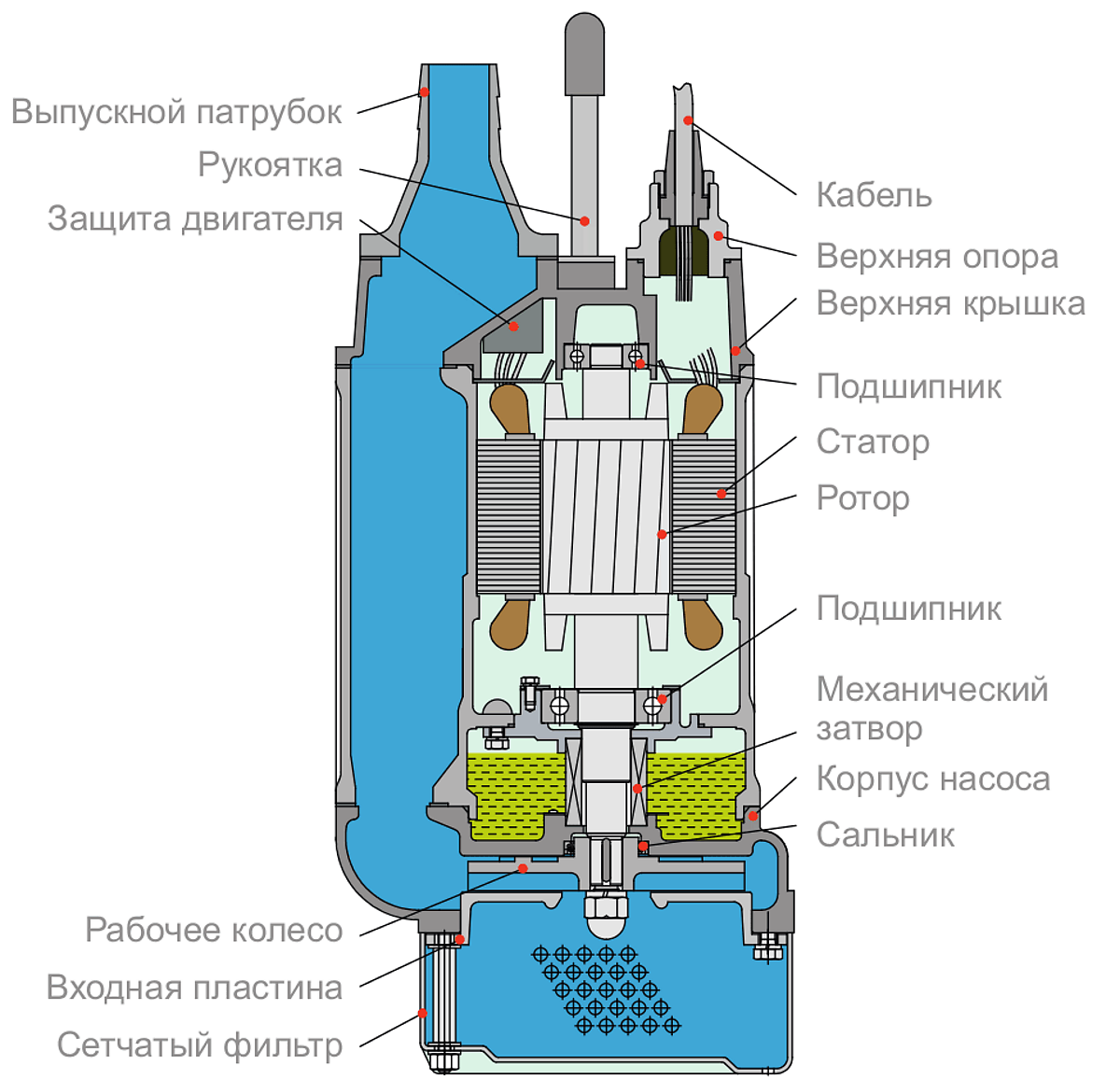

Как устроена эта модель
Питание трёхфазное, 380 В, номинальный ток 22 А; класс нагревостойкости изоляции F. При массе 130 кг для обслуживания нужна таль или лебёдка с направляющей системой. Общее для всей серии: выходной патрубок сверху, крыльчатка из хромистого сплава.
Крыльчатка из хромистого сплава
Полуоткрытая крыльчатка из сплава с высоким содержанием хрома работает в паре с износостойкой пластиной из ковкого чугуна — пара рассчитана на постоянный контакт с абразивом.
Чугунный корпус насоса и двигателя
Литой чугун выдерживает ударные нагрузки от твёрдых включений в перекачиваемой среде лучше, чем конструкции из тонколистового металла.
Глубина погружения до 25 м
Механическое уплотнение рассчитано на высокое давление, поэтому насос можно устанавливать существенно глубже, чем типовой дренажный насос того же класса.
Выходной патрубок сверху
Такое расположение позволяет эксплуатировать насос в стеснённых условиях котлована или приямка, где боковой подвод трубы неудобен.
15 моделей, часть — на складе
производительность 25–175 м³/ч и напор 15–55 м закрывают диапазон от локального водоотлива до крупной насосной станции на карьере.
Вопросы о Tsunami KTZ411
86 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
