На какую высоту поднимает воду Tsunami FD(M)2.55(F)?

Максимум 13 м, и достигается он при почти закрытой задвижке. Чем больше кубометров нужно прокачать, тем меньше метров остаётся.

Какой двигатель стоит на Tsunami FD(M)2.55(F)?

0,55 кВт. Питание 220/380 В. Номинальный ток 1,7 А.

На какой нагрев рассчитана обмотка Tsunami FD(M)2.55(F)?

F — обмотка рассчитана на соответствующий этому классу нагрев. Класс защиты оболочки в каталоге для этой модели не указан, уточняем по паспорту.

Где посмотреть кривую характеристики Tsunami FD(M)2.55(F)?

Для этой модели график в каталоге производителя не приведён. Рабочую точку подбираем расчётом по требуемому расходу и потерям в трубопроводе.

На каких объектах работает Tsunami FD(M)2.55(F)?

Tsunami FD(M)2.55(F) берут под 3 задачи: вода с песком и шламом, откачка на малую высоту и небольшие притоки. Подробнее — в разделе «где применяют эту модель» на этой странице. Типовые задачи серии FD(M): откачка грязной воды из строительных котлованов и траншей; осушение отстойников и резервуаров, где вода стоит с песком и илом. Конкретную модель подбирают по рабочей точке объекта.

Есть ли Tsunami FD(M)2.55(F) в наличии?

Да, модель есть на складе в Санкт-Петербурге — заказ, оплаченный до конца рабочего дня, передаётся транспортной компании в тот же день.

Как понять, подойдёт ли Tsunami FD(M)2.55(F) под мою систему?

Нужны требуемый расход и полный напор: геометрическая высота подъёма плюс потери в трубопроводе. Точка должна попасть внутрь поля характеристики — до 13,2 м³/ч и до 13 м, не на самый край: у границ кривой насос работает с низким КПД.

В наличииГотов к отгрузке сегодня

Проточная часть

Рабочее колесо

Полувихревое из высокохромистого сплава

Агитатор

Взмучивает осадок перед всасыванием

Серия FD(M)

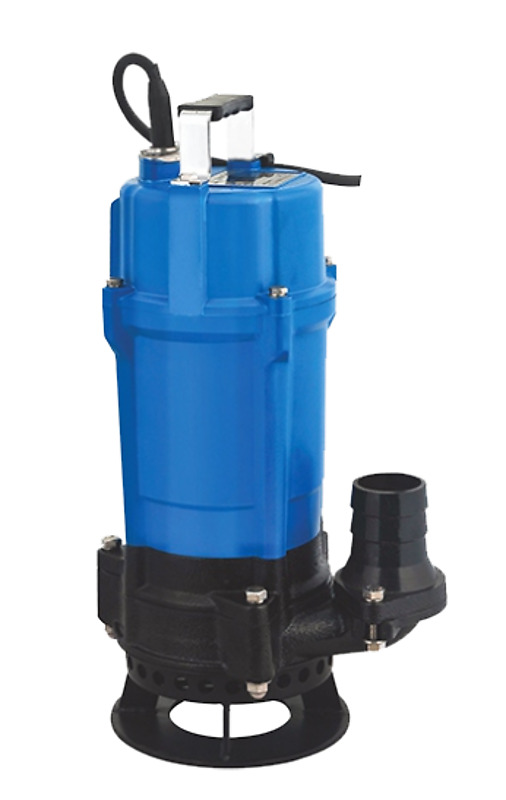

Tsunami FD(M)2.55(F)

Самый компактный насос раздела — тянет сильно загрязнённую, песчаную воду благодаря агитатору, но рассчитан на точечную и периодическую откачку, а не на большой постоянный объём

Макс. производительность: 13,2 м³/ч
Макс. напор: 13 м
Мощность: 0,55 кВт
Напорн. патрубок: 50 мм

Цена по запросу

Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
Доставка по России
Самовывоз в Санкт-Петербурге
Гарантия по паспорту

Типовые задачи и конструктивные решения всей серии — на странице Tsunami FD(M).

Назначение и место в ряду

13,2 м³/ч

Максимальная производительность

Крайняя точка характеристики, при минимальном противодавлении

13 м

Максимальный напор

Достигается при производительности, близкой к нулю

Tsunami FD(M)2.55(F) — шламовый насос с агитатором для воды с песком серии FD(M): производительность до 13,2 м³/ч, напор до 13 м и мощность 0,55 кВт. В каталоге серия FD(M) представлена единственной моделью — этой. Перекачка промывочной и технологической воды на производстве — одна из типовых задач этой серии.

Как читать производительность и напор

Максимальная производительность 13,2 м³/ч и максимальный напор 13 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Напорный патрубок Ду50 при производительности 13,2 м³/ч даёт скорость потока 1,9 м/с: спокойный режим с умеренными потерями на трение.

Где применяют эту модель

Задачи, под которые подходит Tsunami FD(M)2.55(F) по своим характеристикам:

Вода с песком и шламом: карьерные и котлованные воды, буровой раствор, промывочные стоки дробильно-сортировочных установок, приямки бетонных заводов.
Откачка на малую высоту: затопленные подвалы и паркинги, чаши бассейнов, дренажные канавы, приямки. При напоре 13 м подъём на поверхность рассчитывают до 10 м, дальше воду ведут самотёком.
Небольшие притоки: подвал, колодец, приямок насосной, локальная станция частного дома. 13,2 м³/ч — это около 0,2 м³ в минуту, для приямка на несколько кубометров этого достаточно.

Исполнение и материалы

Исполнение по питанию — 220/380 В, схему подключения согласуют при заказе; класс нагревостойкости изоляции F. При массе 15,5 кг модель переносит один человек.

Что означает обозначение

В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Нажмите на часть обозначения или на её описание: связанная пара подсветится.

FD(M)СерияКонструкция, материалы и тип рабочего колеса

2Диаметр напорного патрубка2″ — 50 мм, совпадает с характеристикой

55Мощность двигателя0.55 кВт — совпадает с характеристикой

(F)Поплавковый выключательНасос сам включается по уровню и отключается при осушении

Основные параметры

Максимальная производительность: 13,2 м³/ч
Максимальный напор: 13 м
Мощность: 0,55 кВт
Гарантия: 12 мес

Двигатель и питание

Напряжение: 220/380 В
Номинальный ток: 1,7 А
Класс нагревостойкости изоляции: F

Гидравлика и проточная часть

Диаметр напорного патрубка: 50 мм

Габариты и масса

Длина: 50 мм
Ширина: 237 мм
Высота: 405 мм
Масса: 15,5 кг

Кривые характеристик серии FD(M)

График показывает зависимость напора от производительности для моделей серии. Рабочую точку подбирайте по фактическому сопротивлению трубопровода.

Таблица технических данных серии

Все модели серии FD(M) с основными характеристиками. Нажмите строку, чтобы открыть модель.

Модель	Макс. производительностьQм³/ч	Макс. напорHм	МощностьPкВт	НапряжениеUВ	ТокIА	Напорн. патрубок⌀ нап.мм	Массаmкг
TsunamiFD(M)2.55(F)в наличии	13,2	13	0,55	220	1,7	50	15,5

Устройство насоса

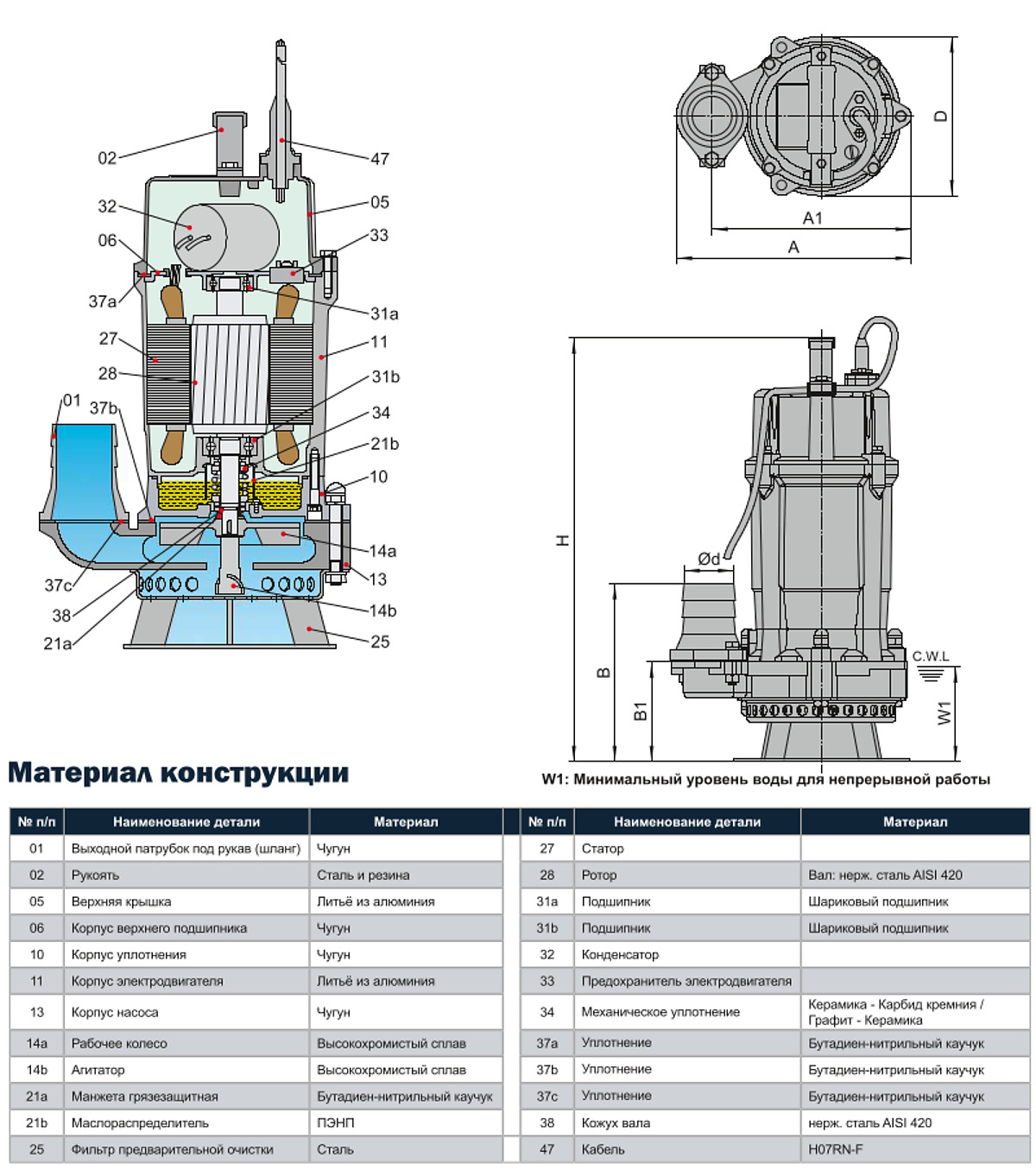

Схема устройства насоса Tsunami FD(M)2.55(F)

Габаритные размеры

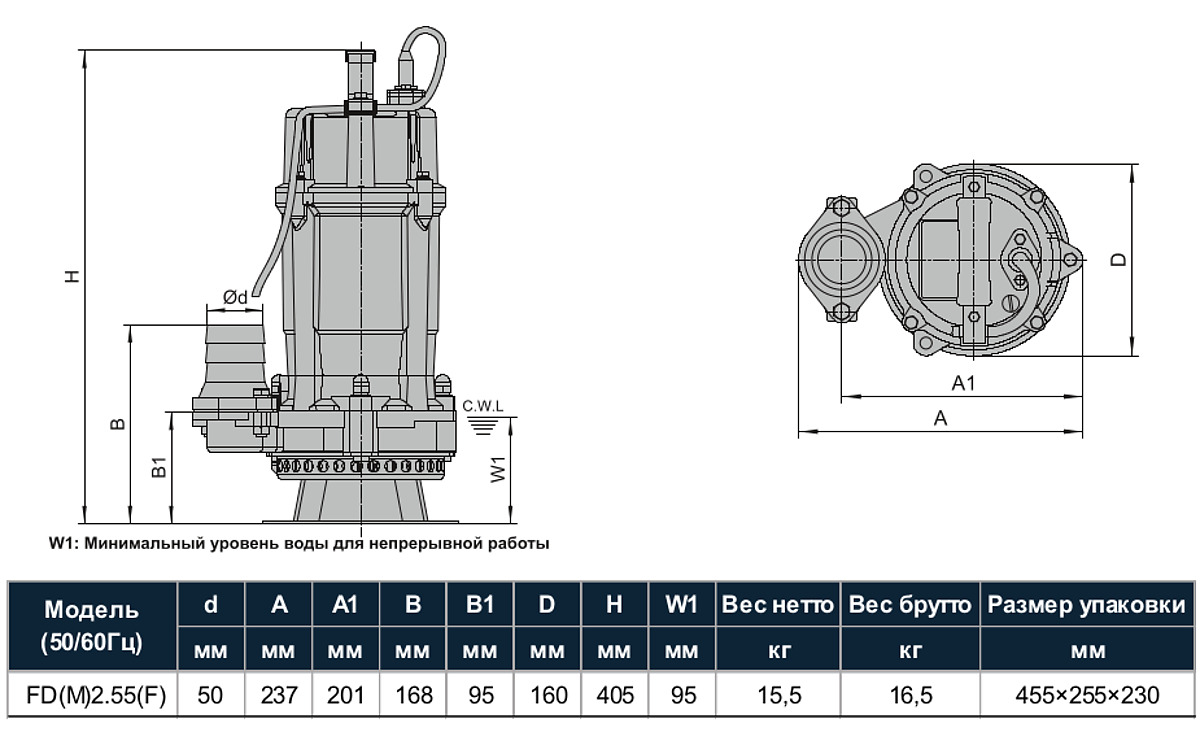

Габаритный чертёж насоса Tsunami FD(M)2.55(F)

Размеры моделей серии FD(M) по чертежу, в миллиметрах.

Модель	Длинамммм	Ширинамммм	Высотамммм	Массаmкг
TsunamiFD(M)2.55(F)в наличии	50	237	405	15,5

Вопросы о Tsunami FD(M)2.55(F)

13,2 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
