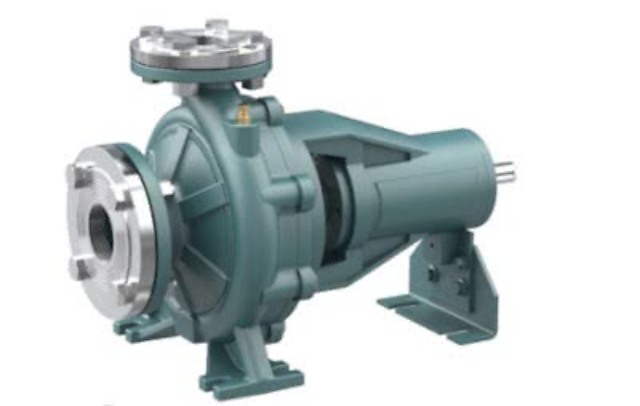

Tsunami GSM100-400A/4

Назначение и место в ряду

Tsunami GSM100-400A/4 — центробежный насос серии GSM: производительность до 250 м³/ч, напор до 64 м и мощность 55 кВт. Среди 217 моделей серии GSM это одна из старших моделей: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — GSM100-250C (та же мощность, производительность 300 м³/ч, напор 77 м) и GSM125-200B (та же мощность, производительность 400 м³/ч, напор 50,5 м). При равной мощности модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Циркуляция теплоносителя в котельных и индивидуальных тепловых пунктах — одна из типовых задач этой серии.

Как читать производительность и напор

Кривая для модели снята: оптимум по КПД приходится на 151,6 м³/ч и 58,6 м — там насос отдаёт 73 % подведённой мощности в поток. Скорость в напорной линии считается от диаметра патрубка: Ду100 и 250 м³/ч дают 8,8 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

Где применяют эту модель

Задачи, под которые подходит Tsunami GSM100-400A/4 по своим характеристикам:

• Чистая и слабозагрязнённая вода в промышленных системах: подача между резервуарами, оборотное водоснабжение, повышение давления в сети, орошение и полив, подпитка технологических линий. Насос ставится на фундамент вне жидкости, всасывающая линия — с заливом.
• Напор 64 м — это либо подъём примерно на 50 м, либо продавливание длинной трассы с арматурой и фильтрами при небольшой геометрической высоте. Считать нужно полный напор системы, а не только высоту.
• Расчёт по объёму, а не по приямку: 250 м³/ч — это 2 000 м³ за восьмичасовую смену и 6 000 м³ в сутки непрерывной работы. От этой цифры считают ёмкость накопителя и график включений.

Исполнение и материалы

1 450 об/мин: средняя частота вращения, при которой колесо не разбивается взвесью так быстро, как на 2900 об/мин; питание трёхфазное, 380 В, класс нагревостойкости изоляции F. При массе 182 кг для обслуживания нужна таль или лебёдка с направляющей системой.
