Tsunami GCOm200/100

Назначение модели

Tsunami GCOm200/100 — центробежный насос. По характеристикам каталога: производительность до 12 м³/ч, напор до 10 м и мощность 1 кВт. В ряду из 14 моделей модель занимает среднюю часть по мощности, и по соотношению производительности и напора он держится середины ряда. Соседи по ряду — GCO200/100 (та же мощность) и GCO300/110 (1,1 кВт, производительность 18 м³/ч, напор 7,5 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Характерное применение серии GCO: перекачивание чистых жидкостей на пищевых производствах — контактные детали из SUS304 позволяют работать с растительной, мясной и рыбной продукцией.

Рабочая точка

Числа 12 м³/ч и 10 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику.

Для каких задач подходит

Из чего исходить, подбирая Tsunami GCOm200/100 под задачу:

• Чистая и слабозагрязнённая вода в промышленных системах: подача между резервуарами, оборотное водоснабжение, повышение давления в сети, орошение и полив, подпитка технологических линий. Насос ставится на фундамент вне жидкости, всасывающая линия — с заливом.
• Напор 10 м — это либо подъём примерно на 10 м, либо продавливание длинной трассы с арматурой и фильтрами при небольшой геометрической высоте. Считать нужно полный напор системы, а не только высоту.
• Расчёт по объёму, а не по приямку: 12 м³/ч — это 96 м³ за восьмичасовую смену и 288 м³ в сутки непрерывной работы. От этой цифры считают ёмкость накопителя и график включений.
• Мобильная работа: аварийные бригады, аренда, откачка по разным точкам объекта. Масса 10,7 кг — насос переносит и опускает в приямок один человек, без техники.

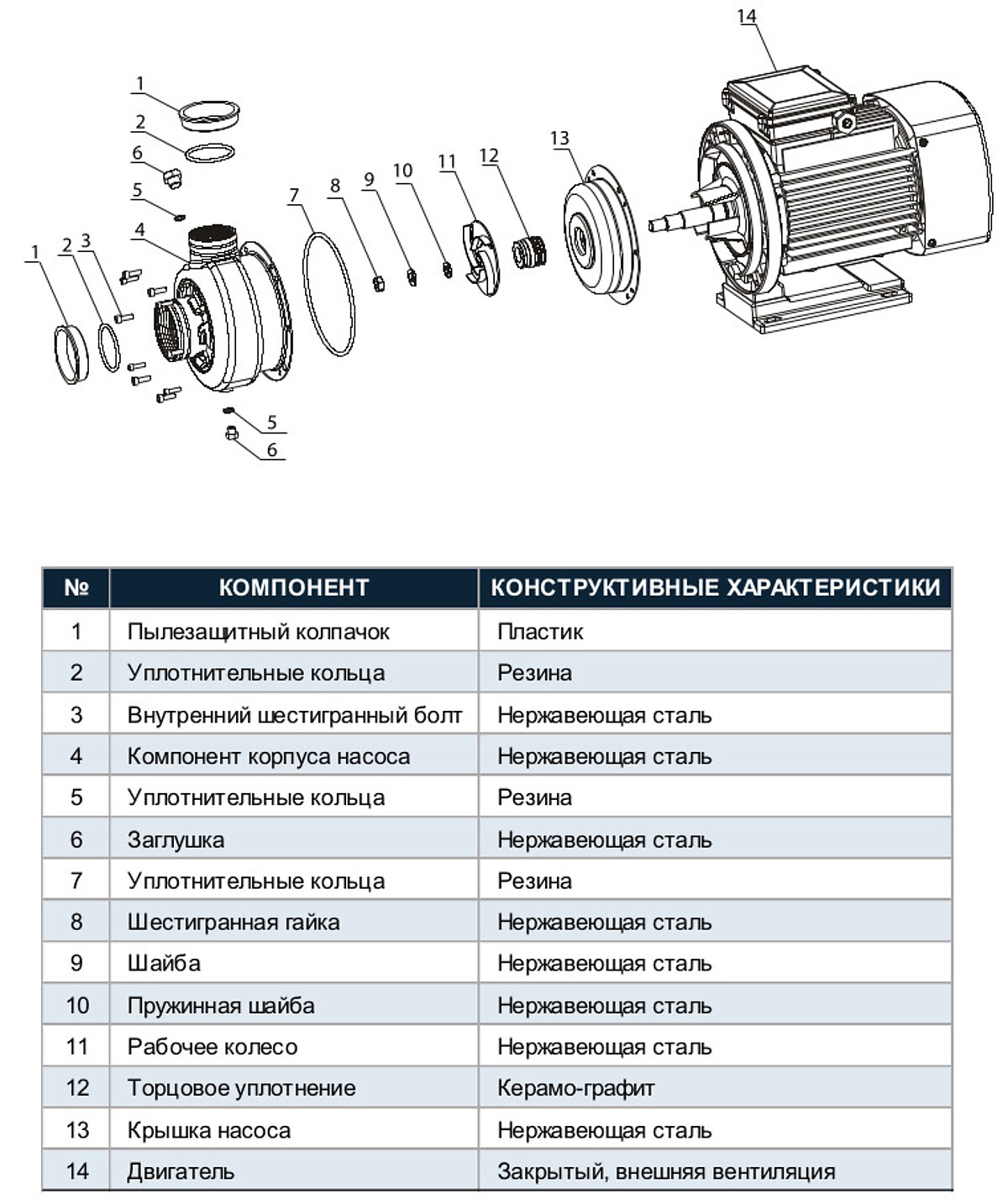

Как устроена эта модель

Питание однофазное, 220 В — отдельный силовой ввод не нужен. При массе 10,7 кг модель переносит один человек.
