Уплотнения вала: зачем их два и что делает масляная камера

Место, где среда встречается с электрикой

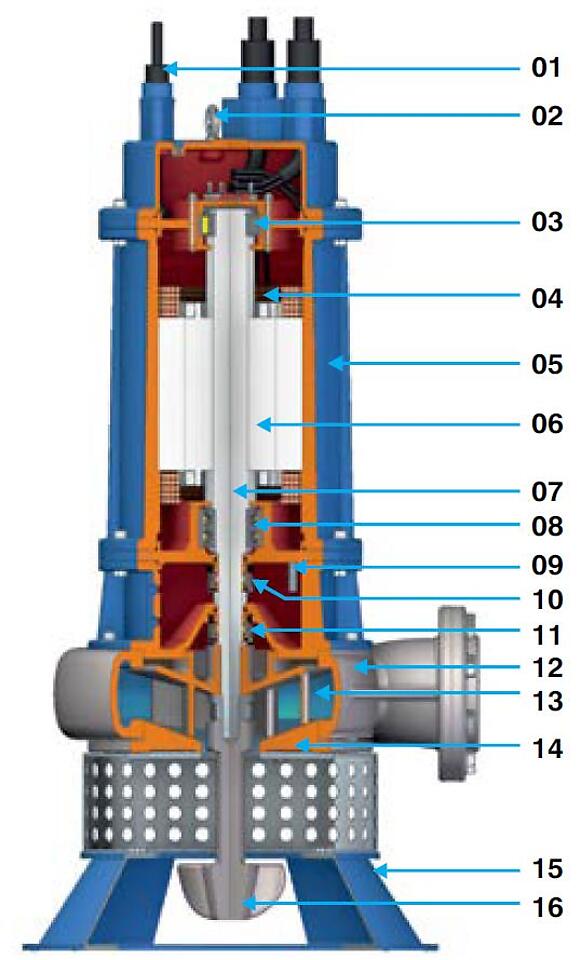

У погружного насоса вращающийся вал проходит из рабочей полости в двигатель. Это единственная граница между перекачиваемой средой и обмоткой, и держит её торцевое уплотнение — пара притёртых колец, одно из которых вращается вместе с валом.

Уплотнение — расходный узел по определению: кольца работают в контакте и постепенно изнашиваются. Вопрос не в том, износится ли оно, а в том, что произойдёт в этот момент.

Одно уплотнение и два — разный характер отказа

При одиночном уплотнении износ означает прямой путь среды к обмотке. Отказ внезапный: сегодня насос работает, завтра пробой изоляции, и ремонт превращается в перемотку двигателя.

Двойная схема разносит событие во времени. Между двумя уплотнениями находится камера, заполненная маслом: она смазывает и охлаждает пары трения, а при износе первого уплотнения принимает на себя протечку. Среда попадает в масло, а не в двигатель.

Именно поэтому в масляной камере ставят датчик утечки: изменение состояния масла фиксируется и выводится на шкаф управления. Отказ из внезапного становится плановым — насос дорабатывает до удобного окна и уходит на замену уплотнения.

Как это выглядит в сериях

В Tsunami ZJQ стоит двойное торцевое уплотнение сильфонного типа с масляной камерой-буфером между ступенями, датчик утечки в камере и термодатчик в обмотке статора — оба выводятся во внешний шкаф управления вместе с поплавковым выключателем.

В Tsunami AFP двойное торцевое уплотнение работает в связке с рубашкой охлаждения двигателя, а расчётный ресурс подшипников — от 50 000 часов: узел рассчитан на длительную непрерывную работу, а не на периодические включения.

Практические следствия

1. Масло в камере — это диагностика. Помутнение или эмульсия при осмотре означают, что первое уплотнение пропускает. Это плановая замена, если поймать вовремя.
2. Датчики нужно подключать. Датчик утечки, не заведённый в шкаф управления, не защищает ни от чего — он просто есть в паспорте.
3. Сухой ход убивает уплотнение быстрее среды. Без жидкости пары трения перегреваются за минуты, поэтому уровень отключения по поплавку выставляется по паспортному минимальному погружению, а не «на глаз».
4. Абразив ускоряет износ. На пульпе и песке уплотнение — расходник с понятным сроком, и запасной комплект имеет смысл держать вместе с насосом.
