Рабочая точка: почему напор — это не высота подъёма

Из чего складывается напор

Требуемый напор — это сумма трёх слагаемых, и только первое из них очевидно.

1. Геометрическая высота — разница уровней между зеркалом жидкости и точкой сброса. Единственная величина, которую обычно и указывают в запросе.

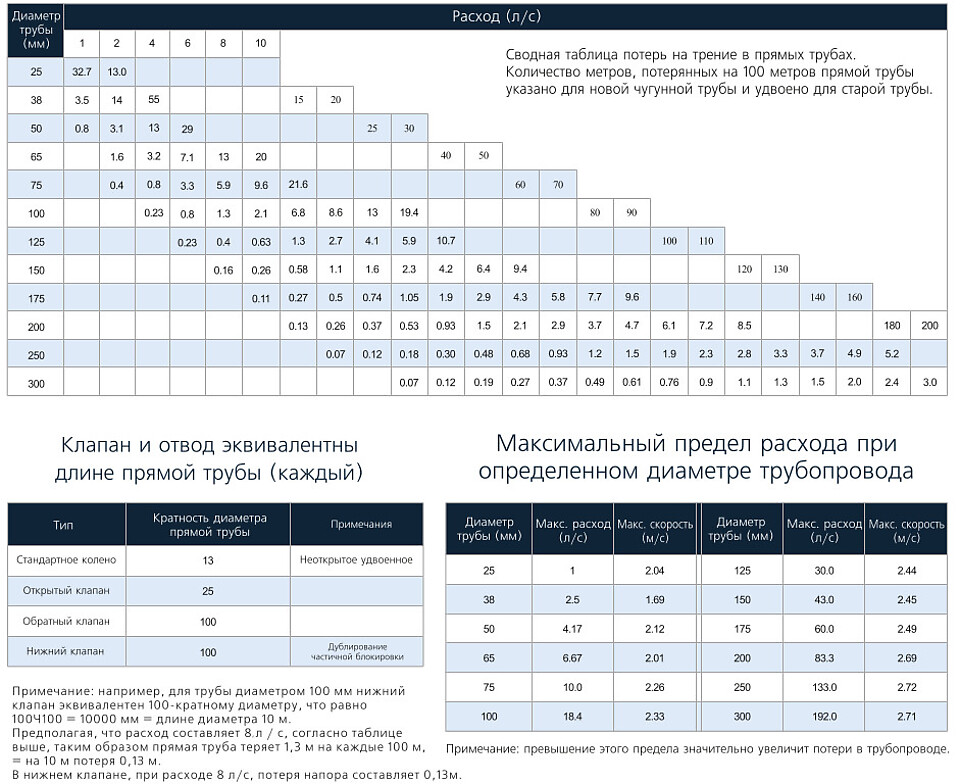

2. Потери на трение в напорном трубопроводе. Зависят от длины трассы, внутреннего диаметра и состояния стенок. На длинной линии малого диаметра эта составляющая легко превышает геометрическую высоту.
3. Местные сопротивления — колена, задвижки, обратный клапан, переходы диаметра. Каждый элемент считается как эквивалентная длина прямой трубы и добавляется ко второму слагаемому.

Почему это не мелочь

Потери растут нелинейно: при уменьшении внутреннего диаметра трубы вдвое сопротивление растёт в десятки раз при том же расходе. Поэтому решение «взять рукав, который есть на площадке» способно съесть больше напора, чем вся высота подъёма.

Второй источник расхождений — старый трубопровод. Стенки заросли, фактическое сечение меньше номинального, и расчёт по диаметру из проекта даёт оптимистичный результат. Проверить это просто: если насос не выходит на паспортную подачу при исправном колесе, дело чаще в линии, а не в насосе.

Как проверить себя

Рабочая точка — это пересечение двух кривых: характеристики насоса и характеристики трубопровода. Первая берётся из карточки модели, вторая считается по трассе. Точка пересечения и есть то, что вы получите на объекте, — не паспортный максимум и не желаемое значение.

Практический признак ошибки в исходных данных: если требуемый напор равен ровно высоте подъёма, потери не считали. В таком случае к подбору стоит вернуться до заказа, а не после пуска.

Что с этим делать при подборе

Фильтр по производительности и напору в разделах каталога отбирает модели, которые перекрывают заданную точку, — например, в разделе центробежных насосов, где серия Tsunami GSM закрывает подачу от 18 до 1500 м³/ч при напоре от 5,9 до 164 м. Но фильтр работает с теми числами, которые вы в него вводите: если в поле напора попадает только высота подъёма, выборка окажется смещённой в меньшую сторону.

Для дренажных задач с короткой трассой погрешность обычно невелика — там серии вроде Tsunami ISE подбираются почти по высоте. Для длинных напорных линий потери считать обязательно: именно они определяют, попадёте вы в рабочую точку или нет.
