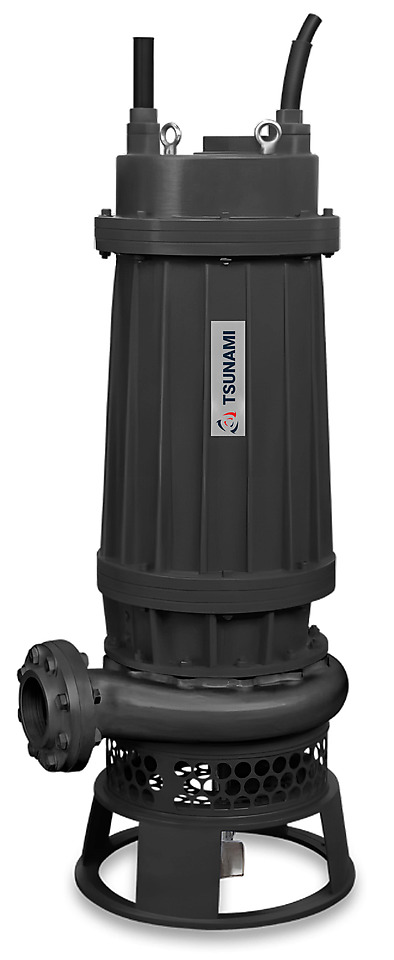

Tsunami CPNSC

Для чего создана серия

Tsunami CPNSC — погружной шламовый насос с агитатором, разработанный для непрерывной работы в суровых условиях по перекачке суспензий высокой концентрации. В отличие от насосов с полностью износостойкой проточной частью, серия CPNSC решает задачу износа иначе: рабочее колесо выполнено из высокохромистого сплава (27% Hi-chrome), а всасывающая пластина рядом с ним — регулируемая. Когда производительность падает из-за естественного износа, зазор между рабочим колесом и пластиной можно уменьшить и восстановить характеристики насоса, не меняя рабочее колесо целиком.

Линейка охватывает 12 моделей: производительность от 110 до 456 м³/ч, напор от 11 до 50 м, мощность от 3,7 до 45 кВт. Часть моделей есть в наличии на складе.

Перед всасывающим патрубком каждого насоса установлен агитатор — сверхмощные лопасти перемешивают, измельчают и разрезают поступающие твёрдые частицы, прежде чем они попадут в рабочее колесо. Это прямое следствие назначения серии: густая суспензия без предварительного перемешивания быстро уплотняется на дне отстойника и забивает насос.

Где применяется

• Перенос и слив бентонитовой суспензии в штабелях при устройстве стены в грунте
• Слив цементного раствора и обводнённого песка при строительстве фундаментов
• Слив агрегированных и промывных вод руды в шахтах и карьерах
• Сбор осадка в песколовках очистных сооружений
• Перекачивание окалины на сталелитейных заводах
• Откачка воды с буровым раствором при бурении водозаборных скважин и проходческих колодцев

Общая черта этих задач — суспензия высокой концентрации с твёрдыми частицами до 40 мм, которая либо уплотняется на дне ёмкости между циклами откачки (бентонит, цементный раствор), либо содержит абразивные включения, быстро изнашивающие проточную часть обычного насоса (окалина, промывные воды руды). Регулируемая всасывающая пластина здесь особенно важна: на объектах с непрерывной круглосуточной откачкой останов на замену изношенного рабочего колеса обходится дороже, чем плановая регулировка зазора.

Устройство и особенности конструкции

Рабочее колесо насосов CPNSC изготовлено из высокохромистого сплава с содержанием хрома 27%. Корпус «улитка» и спиральная пластина — из серого чугуна IS-210 FG260, закалённого 2% никеля; такой же чугун использован в корпусе статора. Вал ротора — нержавеющая сталь 410/411, подъёмные крючки и агитатор — нержавеющая сталь 304.

Двойное механическое уплотнение изолирует двигатель от шлама: верхнее — CR/SS, нижнее — карбид вольфрама по карбиду вольфрама, в масляной камере между ними. Датчики температуры отключают двигатель при перегреве, а зонд протечки сигнализирует о попадании влаги — обе защиты встроены и не требуют внешнего реле. Кабельный ввод с защитой от впитывания предотвращает капиллярное проникновение воды при повреждении кабеля.

Класс защиты — IP68, класс изоляции обмотки — F. Насос допускает работу при pH от 5 до 14 в зависимости от модели и температуре среды до 40°C. Для сухой установки или неполного погружения предусмотрена опциональная рубашка охлаждения с гликолевым контуром, морозостойким до -45°C.

Как подобрать модель

Отправная точка — рабочая точка по производительности Q (м³/ч) и напору H (м) с учётом плотности конкретной суспензии. В серии CPNSC 12 моделей с подачей от 110 до 456 м³/ч и напором от 11 до 50 м; диаметр выходного патрубка растёт вместе с подачей — от 100 до 150 мм.

Обозначение модели содержит диаметр патрубка, мощность в л.с. и количество полюсов: например, 4CPNSC60S8A — выходной патрубок 100 мм, мощность 60 л.с. (45 кВт), 8 полюсов. Скорость вращения рабочего колеса у всех моделей одинакова — до 1450 об/мин, а размер твёрдых частиц ограничен 40 мм независимо от мощности модели.

При выборе также стоит учитывать запас по регулировке всасывающей пластины: чем интенсивнее ожидаемый абразивный износ на объекте, тем важнее заранее предусмотреть периодическую регулировку зазора вместо покупки более мощного насоса про запас.
