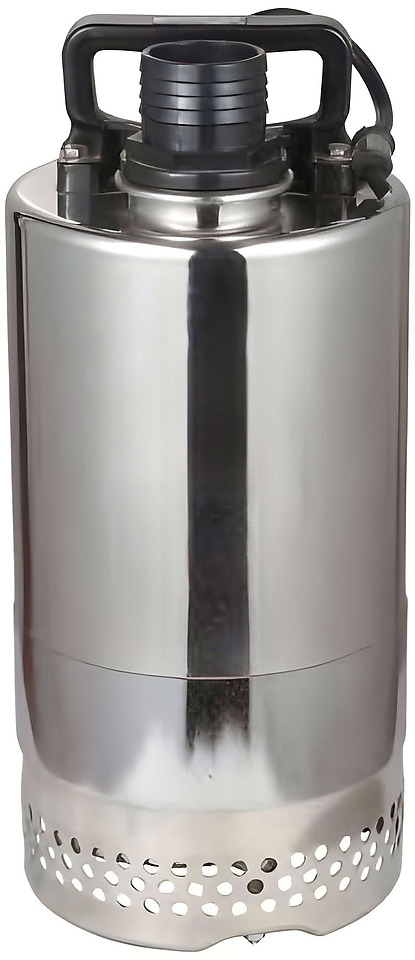

Tsunami SPS400(F)

Назначение модели

Tsunami SPS400(F) — дренажный насос. По характеристикам каталога: производительность до 12 м³/ч, напор до 9 м и мощность 0,4 кВт. В ряду из 5 моделей модель занимает верхнюю часть по мощности, и по соотношению производительности и напора он держится середины ряда. Соседи по ряду — SPS250(F) (0,25 кВт, производительность 6 м³/ч, напор 8 м) и SPS700(F) (0,7 кВт, производительность 22,8 м³/ч, напор 11 м). Разница между соседями невелика, и переплата за лишние киловатты окупается только реальным ростом рабочей точки. Типовая задача для серии — осушение приямков лифтовых шахт и подземных паркингов.

Рабочая точка

Числа 12 м³/ч и 9 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику. Напорный патрубок Ду50 при производительности 12 м³/ч даёт скорость потока 1,7 м/с: спокойный режим с умеренными потерями на трение.

Для каких задач подходит

Из чего исходить, подбирая Tsunami SPS400(F) под задачу:

• Химически активные среды: гальванические и промывочные стоки, вода с реагентами, площадки пищевых производств — корпус из нержавеющей стали, допустимый pH 6.5-8.5.
• Откачка на малую высоту: затопленные подвалы и паркинги, чаши бассейнов, дренажные канавы, приямки. При напоре 9 м подъём на поверхность рассчитывают до 5 м, дальше воду ведут самотёком.
• Небольшие притоки: подвал, колодец, приямок насосной, локальная станция частного дома. 12 м³/ч — это около 0,2 м³ в минуту, для приямка на несколько кубометров этого достаточно.

Как устроена эта модель

По материалам: корпус — нержавеющая сталь; вал — нержавеющая сталь. Двигатель быстроходный, 2 860 об/мин: такая частота вращения даёт напор при компактном колесе, но на абразивной среде ускоряет износ проточной части; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе. При массе 16 кг модель переносит один человек.

Условия эксплуатации

Среда, на которую рассчитана модель: температура до 40 °C и pH в диапазоне 6.5-8.5.
