Tsunami KTV

Для чего создана серия

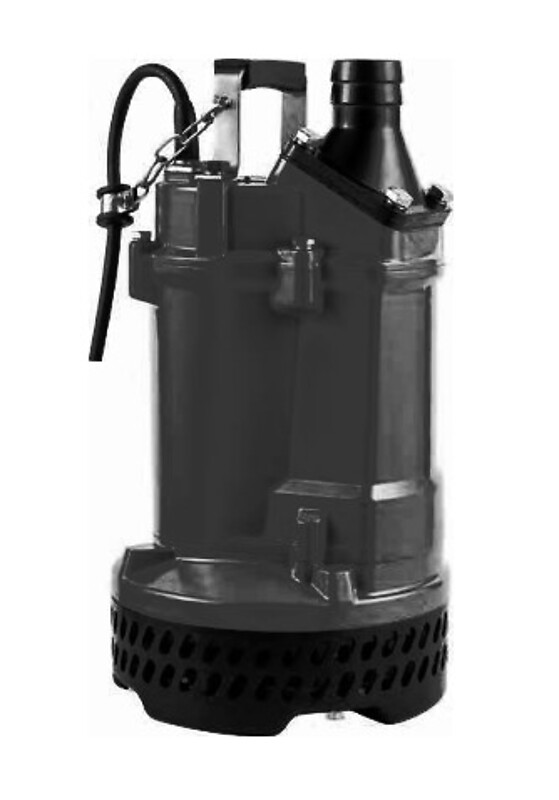

Tsunami KTV — лёгкий портативный погружной шламовый насос для тяжёлых условий работы на стройплощадке: перекачивает тяжёлые шламы и грязную воду, содержащую бентонит. Конструктивные части насоса выполнены из лёгких материалов — литого алюминия и резины, а небольшой внешний диаметр корпуса позволяет использовать его в узком приямке или котловане, куда крупный шламовый насос попросту не поместится.

Линейка охватывает 10 моделей: производительность от 25 до 54 м³/ч, напор от 21 до 37 м, мощность от 1,5 до 5,5 кВт, диаметр выходного патрубка от 50 до 100 мм. Есть однофазные исполнения на 230В (маркировка с буквой M) и трёхфазные на 400В — это прямое следствие назначения серии: временная стройплощадка не всегда имеет трёхфазный ввод.

Между полуоткрытым рабочим колесом и корпусом насоса из NBR-резины оставлен увеличенный зазор, поэтому рабочее колесо не застревает в песке или густой грязи — конструкция рассчитана именно на абразивную, а не на чистую среду.

Где применяется

• Откачка грязной воды из котлованов и траншей при гражданском строительстве
• Осушение строительных площадок и приямков
• Откачка воды из подвалов затопленных зданий
• Перекачка воды из вспомогательных ям и временных прудов-отстойников
• Отвод дождевой воды с территории стройплощадки
• Перекачка бентонитовой суспензии при буровых работах

Общая черта этих задач — временный или мобильный характер точки откачки: насос переносится с места на место в течение стройки, а не монтируется стационарно. Малый вес (от 22,5 до 52,5 кг в зависимости от модели) и компактные габариты делают перестановку насоса силами одного-двух человек посильной задачей без грузоподъёмной техники.

Перечень допустимых перекачиваемых жидкостей у серии KTV прямо включает бентонит — суспензию, которая используется при буровых работах и устройстве свайных полей. Насос не рассчитан на бытовую канализацию с волокном или крупным мусором: свободный проход у всех моделей — всего 8,5 мм, что подходит для мелкой фракции — песка, ила, некрупного шлама.

Устройство и особенности конструкции

Корпус двигателя насоса KTV — чугунный, для механической прочности; корпус насоса, контактирующий со шламом, выполнен из NBR-резины — это и обеспечивает большой зазор вокруг полуоткрытого рабочего колеса. Крыльчатка в стандартном исполнении — ковкий чугун; опционально доступен вариант из сплава с высоким содержанием хрома для более абразивных сред. Верхняя крышка, корпус двигателя и корпус уплотнения отлиты из алюминия под давлением — это и снижает вес насоса.

Механическое уплотнение вала — карбид кремния по карбиду кремния и карбон по карбиду кремния (Sic-Sic/Carbon-Sic), вал ротора — нержавеющая сталь. Охлаждение двигателя обеспечивает нагнетательный канал, отлитый как часть корпуса двигателя, — отдельная рубашка охлаждения не требуется.

Класс защиты — IP68, класс изоляции обмотки — F, кабель питания — 8 м. Насос допускает погружение на глубину до 25 м, работу со средой при pH от 6,5 до 8,5 и температуре до 40°C. Шланговая муфта на выходном патрубке устанавливается вертикально или под наклоном, что предотвращает перегиб мягкой напорной шланговой трубки.

Как подобрать модель

Отправная точка — рабочая точка по производительности Q (м³/ч) и напору H (м) на объекте. В серии KTV 10 моделей с подачей от 25 до 54 м³/ч и напором от 21 до 37 м; диаметр выходного патрубка — 50, 80 или 100 мм в зависимости от модели.

Маркировка модели читается напрямую: например, KTVM21.5 — шламовый насос, M означает однофазное исполнение на 230В, 2 — диаметр патрубка 50 мм, 1.5 — мощность 1,5 кВт. У трёхфазных моделей буква M отсутствует: KTV33.7 — патрубок 80 мм, мощность 3,7 кВт, напряжение 400В.

При выборе также стоит свериться со свободным проходом — он одинаков для всей серии и составляет 8,5 мм, поэтому для сред с более крупными твёрдыми включениями KTV не подходит независимо от мощности выбранной модели.
