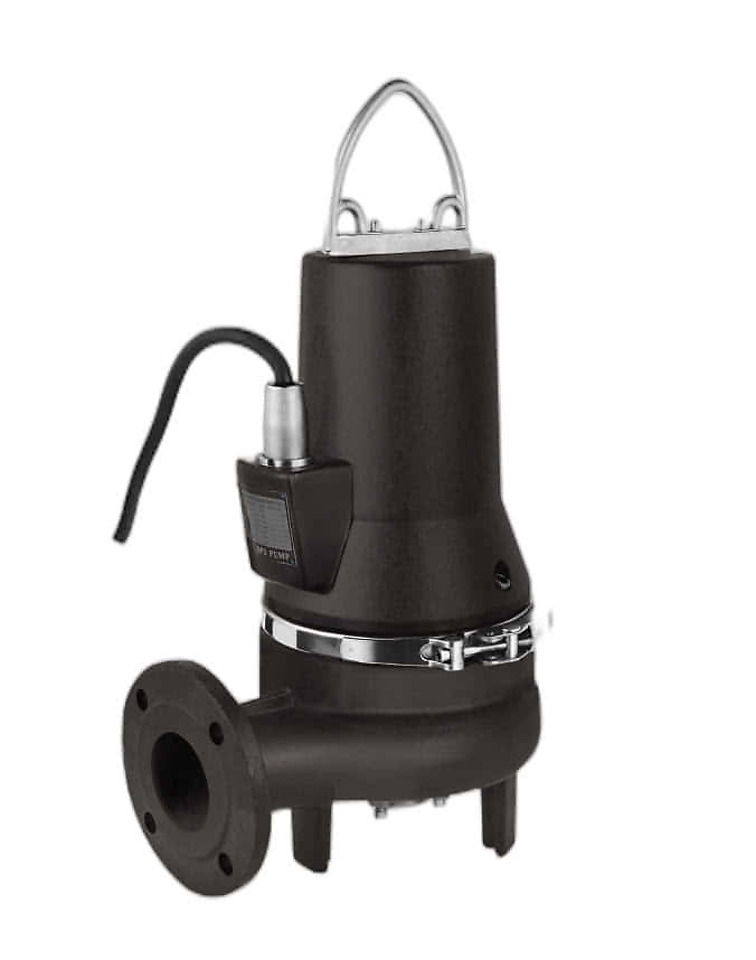

Tsunami WQK

Для чего создана серия

Tsunami WQK — серия погружных насосов с режущим механизмом на входе, созданная для перекачки сточных вод и жидких отходов с волокнистыми и текстильными включениями, которые нужно измельчить перед сбросом. Волокно, ветошь и влажные салфетки разрезаются на мелкие фрагменты до попадания на рабочее колесо — насос не теряет подачу из-за намотки материала и не забивает напорный трубопровод на выходе, в отличие от насоса без измельчителя на той же задаче.

В серии восемь моделей: производительность от 20 до 123 м³/ч, напор от 11 до 31 м, мощность двигателя от 0,75 до 7,5 кВт. Питание — трёхфазное 380 В. Такой диапазон закрывает задачи от небольшой локальной канализационной станции до узла перекачки с повышенным расходом одной линейкой насосов.

Где применяется

• Отвод сточных вод под давлением в локальных канализационных системах жилых комплексов;
• перекачка стоков и отходов мясного и рыбного производства;
• сбор и перекачка производственных сточных вод на фабриках и заводах;
• откачка стоков из резервуаров больниц, гостиниц и торговых центров;
• перекачка стоков на станциях утилизации жидких отходов, требующих измельчения перед сбросом;
• отведение сточных вод животноводческих ферм.

Основная задача Tsunami WQK — локальные канализационные системы объектов, где в стоке регулярно присутствуют волокнистые и текстильные включения: жилых комплексов, гостиниц, больниц, торговых центров. Насос устанавливают там, где забивание напорной линии тряпками и ветошью привело бы к частым остановкам на прочистку, а измельчитель на входе снимает эту проблему до того, как материал попадёт в трубопровод.

Вторая область — пищевые и сельскохозяйственные производства: мясные и рыбные цеха, животноводческие фермы, где в стоке помимо жидкости присутствуют волокнистые частицы, которые нужно измельчить перед откачкой на очистные сооружения или в общую канализационную сеть.

Устройство и особенности конструкции

Tsunami WQK — насос погружного исполнения: работает полностью погружённым в перекачиваемую среду и устанавливается напрямую в приямок или резервуар без выделенного сухого машинного зала. На входе установлен режущий механизм, измельчающий волокнистые и текстильные включения до того, как поток поступит на рабочее колесо, — это ключевая конструктивная особенность серии, отличающая её от насосов общего назначения без функции измельчения.

Двигатель насоса — асинхронный, на трёхфазное напряжение 380 В. Масса насоса в зависимости от модели составляет от 33 до 96 кг, габаритные размеры также растут вместе с мощностью и подачей конкретной модели — это стоит учитывать при выборе подъёмного и такелажного оборудования для спуска насоса в резервуар и последующего обслуживания.

Как подобрать модель

Отправная точка подбора — рабочая точка объекта: требуемая производительность (м³/ч) и напор (м) с учётом высоты подъёма и потерь в трубопроводе. Их сопоставляют с диапазоном серии — 20–123 м³/ч по производительности и 11–31 м по напору — так, чтобы рабочая точка приходилась на среднюю часть характеристики насоса, а не на её край, где растёт износ и падает эффективность откачки.

Дальше учитывают мощность двигателя (0,75–7,5 кВт) — она растёт вместе с требуемыми производительностью и напором и определяет сечение питающего кабеля и параметры защитной автоматики на объекте. Массу насоса (33–96 кг) сверяют с доступным такелажным оборудованием: более крупные модели серии требуют лебёдки или крана для спуска и подъёма, тогда как младшие модели можно обслуживать вручную.
