Tsunami KRTF

Для чего создана серия

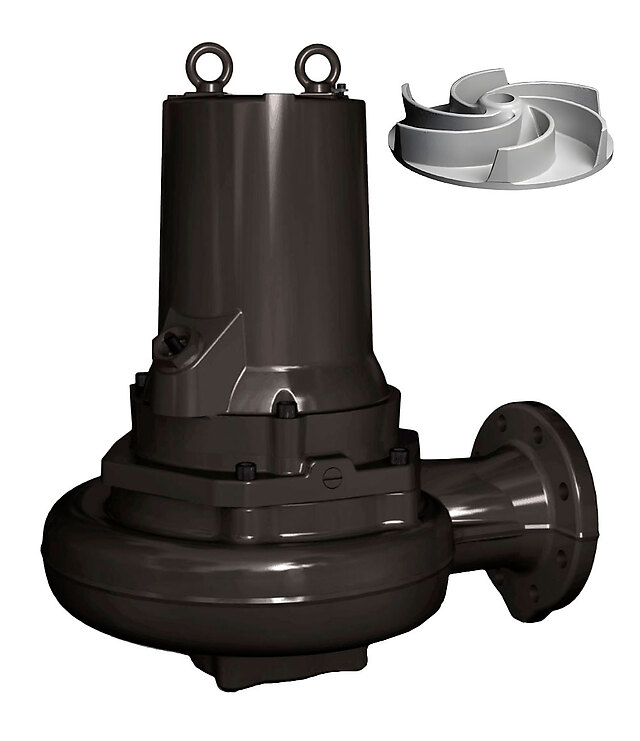

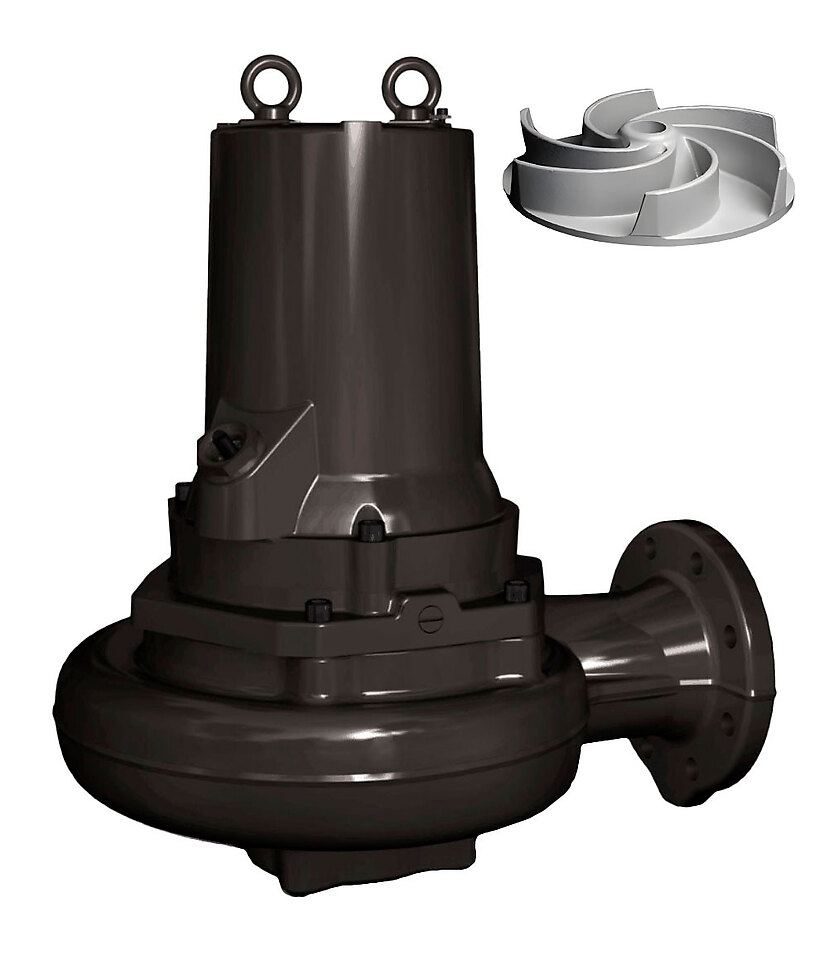

Tsunami KRTF — серия погружных фекальных насосов для перекачивания бытовых и производственных стоков с крупными включениями. Корпус и рабочее колесо изготовлены из чугуна GG-25, вал — из нержавеющей стали 1.4021: сочетание рассчитано на постоянный контакт с загрязнённой и абразивной средой канализационных стоков без предварительного отстаивания или измельчения.

В серии семь моделей с мощностью от 3 до 18,5 кВт, подачей от 35 до 200 м³/ч и напором от 13 до 35 м — диапазон закрывает задачи от небольшой канализационной насосной станции до производственного узла перекачки стоков.

Где применяется

• Перекачка стоков на канализационных насосных станциях (КНС) жилых домов и предприятий;
• отведение производственных стоков с механическими включениями на пищевых и перерабатывающих производствах;
• опорожнение приямков и отстойников очистных сооружений;
• аварийная и резервная откачка стоков на объектах ЖКХ;
• перекачка стоков сельскохозяйственных и животноводческих объектов.

Основная область — канализационные насосные станции, где стоки поступают без предварительной очистки от твёрдых включений. Чугунный корпус и рабочее колесо держат ресурс при постоянном контакте с песком, илом и другими абразивными частицами в стоке, а нержавеющий вал не подвержен коррозии от агрессивной среды.

Вторая область — резервная и аварийная откачка на объектах ЖКХ и очистных сооружениях, где насос может продолжительное время простаивать в сухом приямке и включаться при подъёме уровня стоков, а также кратковременно работать под высокой нагрузкой при аварийном притоке.

Устройство и особенности конструкции

Корпус и рабочее колесо насоса выполнены из чугуна GG-25 — эта марка серого чугуна устойчива к абразивному износу и типична для проточной части насосов, постоянно контактирующих с загрязнёнными жидкостями. Вал — из нержавеющей стали 1.4021 (мартенситная хромистая сталь), что защищает узел от коррозии при работе в агрессивной среде стоков.

Электродвигатель — трёхфазный на напряжение 380 В, класс защиты корпуса и кабельного ввода — IP68, что допускает полное погружение насоса в перекачиваемую среду. Максимальная температура жидкости — 35°C. Частота вращения в серии — от 1450 до 2900 об/мин в зависимости от модели: двух- и четырёхполюсные исполнения дают разное соотношение производительности и напора при одинаковой проточной части.

Диаметр выходного патрубка в серии — от 50 до 100 мм, диаметр рабочего колеса — от 150 до 250 мм, масса — от 50 до 235 кг в зависимости от модели.

Как подобрать модель

Отправная точка — требуемые производительность (м³/ч) и напор (м) в рабочей точке объекта. Диапазон серии — 35–200 м³/ч по производительности и 13–35 м по напору: модели с патрубком 50 мм и высокой частотой вращения (2900 об/мин) дают компактное решение при умеренной подаче и хорошем напоре, модели с патрубком 100 мм — большую подачу при работе на частоте 1450 об/мин.

Дальше проверяют диаметр выходного патрубка (50–100 мм) — он должен соответствовать напорному трубопроводу на объекте — и мощность двигателя (3–18,5 кВт), которая растёт вместе с требуемыми производительностью и напором и определяет параметры питающей линии.
