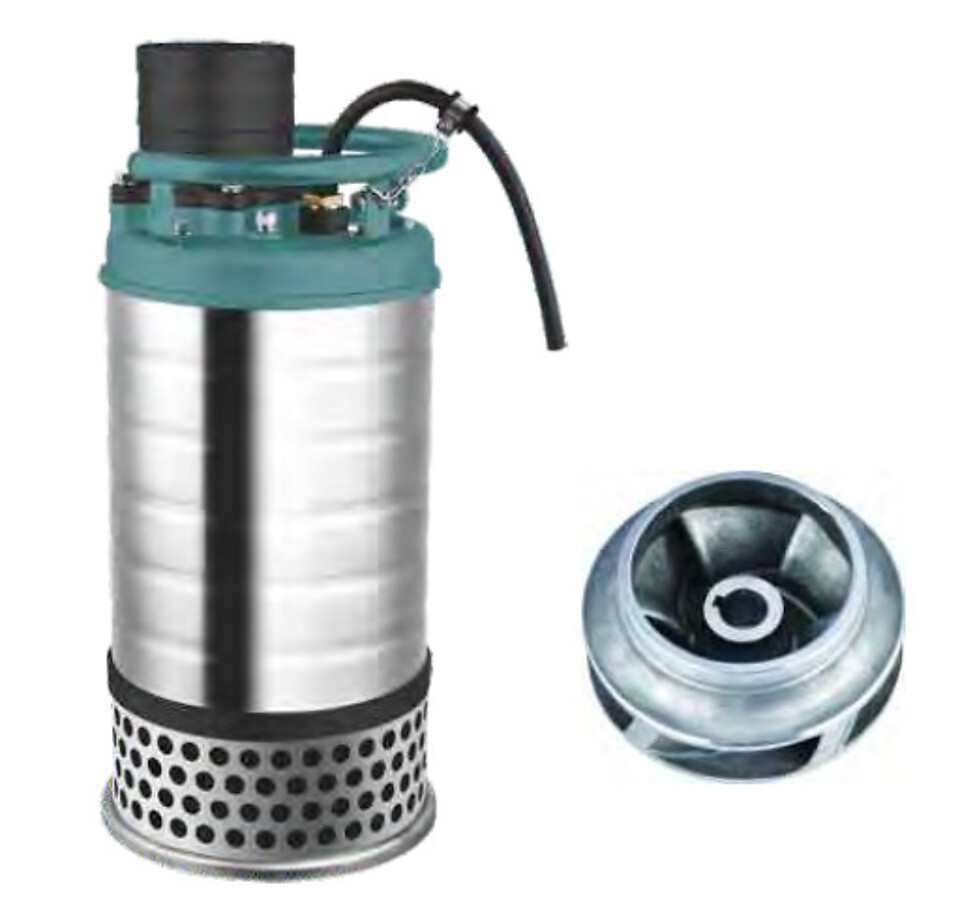

Tsunami IC

Для чего создана серия

Tsunami IC — серия погружных дренажных насосов общего назначения для откачки грунтовых, паводковых и дождевых вод. В отличие от шламовых серий с агитатором и хромистым рабочим колесом, IC рассчитана на воду с умеренным содержанием взвеси — там, где основная задача не в перекачке густой суспензии, а в быстром понижении уровня воды на объекте.

В серии 5 моделей с подачей от 57 до 108 м³/ч, напором от 17 до 31 м и мощностью двигателя от 1,5 до 5,5 кВт — диапазон подобран так, чтобы закрыть задачи от небольшого приямка до котлована с высоким притоком воды. Класс изоляции обмотки двигателя — F, что даёт запас по нагреву при длительной непрерывной откачке.

Где применяется

• Откачка грунтовых вод из котлованов при устройстве фундаментов;
• осушение приямков и дренажных колодцев на стройплощадке;
• откачка паводковых и дождевых вод с затопленных подвалов и площадок;
• понижение уровня воды в траншеях при прокладке инженерных коммуникаций;
• откачка воды из выемок и карьеров при земляных работах.

Основная область применения — временное водопонижение на строительной площадке: котлован под фундамент или подземную часть здания постоянно наполняется грунтовыми водами, и насос должен откачивать их с производительностью, превышающей приток, чтобы работы велись на сухом основании. Для этой задачи важен запас по напору — серия IC перекрывает диапазон от 17 до 31 м, что достаточно для подъёма воды с глубоких котлованов на поверхность без промежуточной перекачки.

Вторая типичная задача — аварийное и сезонное водопонижение: откачка талой и дождевой воды с затопленных участков, подвалов и траншей при прокладке коммуникаций, где насос устанавливается на короткий срок и должен быстро выйти на рабочий режим.

Устройство и особенности конструкции

Насос — погружного исполнения, рассчитан на непрерывную работу под водой. Диаметр выпускного патрубка — 80 или 100 мм в зависимости от модели, что позволяет подключать насос напрямую к напорному шлангу или трубопроводу без переходников на большинстве объектов. Электродвигатель — трёхфазный, номинальное напряжение 380 В, класс изоляции обмотки — F.

Вес насоса по моделям — от 42,5 до 73 кг, что позволяет переносить и устанавливать компактные модели вручную, без грузоподъёмной техники. Сила тока по моделям — от 3,5 до 11,6 А, это определяет сечение питающего кабеля и параметры защитной автоматики на объекте.

Как подобрать модель

Отправная точка — рабочая точка объекта: требуемая производительность в м³/ч (объём притока воды, который нужно откачивать) и напор в м (глубина котлована плюс потери в шланге или трубопроводе). В серии IC подача лежит в диапазоне 57–108 м³/ч, напор — 17–31 м; модель выбирают так, чтобы рабочая точка находилась в пределах паспортной характеристики, а не на её краю.

Далее проверяют диаметр выпускного патрубка (80 или 100 мм) на соответствие имеющемуся шлангу, а также массу насоса (42,5–73 кг) — от неё зависит, можно ли устанавливать и поднимать насос вручную или потребуется грузоподъёмное приспособление. Мощность двигателя в серии — от 1,5 до 5,5 кВт, она растёт вместе с требуемыми производительностью и напором.
