Серия · Дренажные насосы для воды с песком

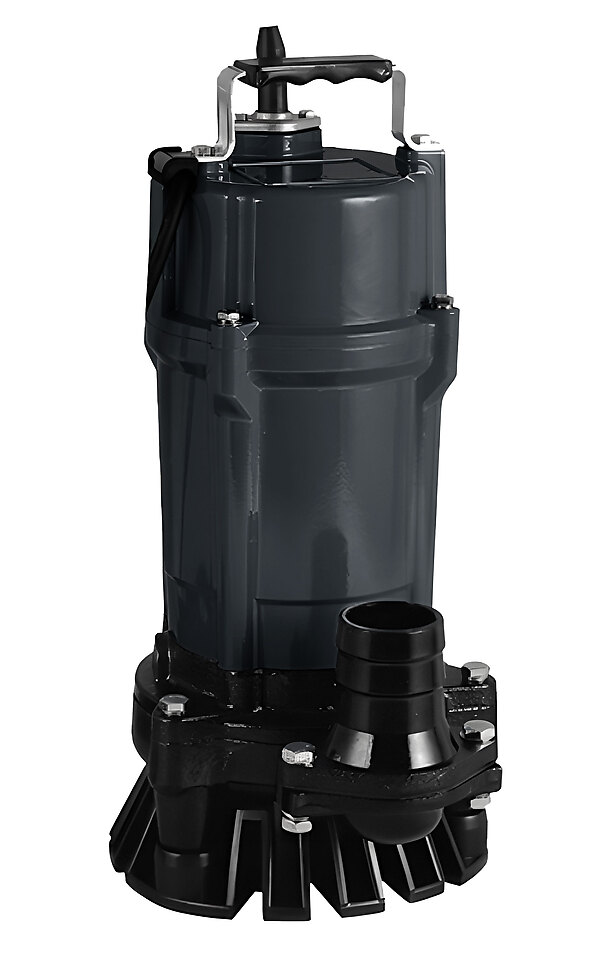

Tsunami FS(M)
Компактный погружной дренажный насос для воды с песком, с полувихревым рабочим колесом и агитатором на валу — для откачки сильнозагрязнённой воды с песком, илом и высоковязких жидкостей.
- Откачка грязной воды с песком и щебнем из строительных котлованов и траншей под фундамент
- Перекачка дождевых и ливневых стоков со строительных площадок
- Устранение последствий затопления подвалов, паркингов и цокольных этажей
- Откачка промывочной и технологической воды в цехах и на производстве
- Перекачка высоковязких жидкостей и шлама на объектах
- Откачка воды с пола в небольших помещениях — доме, кафе, подсобных и хозяйственных постройках
- Водопонижение на площадках с высоким содержанием абразива в воде
- Откачка воды с песком из зумпфов карьеров и угольных разрезов
- Макс. производительность
- 12,6–18 м³/ч
- Макс. напор
- 12–18 м
- Мощность
- 0,4–0,75 кВт
Проточная часть
Рабочее колесо
Полувихревое
Вместе с агитатором на валу перемешивает и подаёт осадок, не забиваясь илом.
Агитатор
Взмучивает осадок перед всасыванием
Разрушает уплотнённый слой на дне зумпфа, поэтому насос забирает пульпу, а не чистую воду над осадком.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
.
- FS(M)СерияКонструкция, материалы и тип рабочего колеса
- 2Диаметр напорного патрубка2″ — 50 мм, совпадает с характеристикой
- 4Мощность двигателя0.4 кВт — совпадает с характеристикой
- (F)Поплавковый выключательНасос сам включается по уровню и отключается при осушении
| На графике | м³/ч | м | кВт | кг | Действия | |
|---|---|---|---|---|---|---|
| Tsunami FS(M)2.4(F)FS(M)2.4(F)в наличии | 12,6 | 12 | 0,4 | 14,5 | ||
| Tsunami FS(M)2.75(F)FS(M)2.75(F)в наличии | 16 | 18 | 0,75 | 17,5 | ||
| Tsunami FS(M)3.75(F)FS(M)3.75(F)в наличии | 18 | 18 | 0,75 | 19 |
Для чего создана серия
3
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
FS(M) — погружной шламовый насос с полувихревым рабочим колесом и агитатором, встроенным непосредственно в вал двигателя. Такая связка решает главную проблему откачки грязной воды: осевший на дне песок и ил уплотняются и не попадают во всасывающий патрубок обычного насоса, из-за чего рабочее колесо забивается или начинает засасывать воздух. Агитатор FS(M) постоянно взмучивает придонный слой перед забором, поэтому насос продолжает стабильно качать даже по мере обмеления приямка.
Полувихревая конструкция крыльчатки означает, что рабочее колесо не соприкасается с перекачиваемой средой напрямую, а создаёт поток за счёт вихря в камере. Благодаря этому насос свободно пропускает песок, мелкий щебень и другие твёрдые включения размером до 6 мм, а также справляется с высоковязкими жидкостями — там, где обычная лопастная крыльчатка быстро изнашивается или заклинивает.
Где применяется
12–18 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Строительство зданий, сооружений и фундаментов — откачка воды из котлованов и технологических углублений
- Перекачивание дождевых и ливневых стоков на стройплощадке
- Откачка воды из отстойников и резервуаров при строительных работах
- Перекачивание промывочной воды на производстве
- Устранение последствий затопления подвалов, парковок и цокольных этажей
- Водоотведение стоков в цехах и на производстве
Основная область применения FS(M) — строительные площадки и котлованы, где вода смешана с песком, глинистой взвесью или строительным мусором. Полувихревая крыльчатка и агитатор здесь работают на прямой результат: насос не встаёт из-за забивания и не теряет производительность по мере того, как уровень воды в приямке падает и концентрация взвеси растёт.
Из-за небольшой мощности (0,4–0,75 кВт) и компактных габаритов серия годится и для менее масштабных задач — откачки воды с пола в доме, коттедже, кафе или подсобном помещении после протечки или аварии, где важна не производительность, а способность прогнать через себя грязную воду без засорения.
Устройство и особенности конструкции
12,6–18 м³/ч
Корпус насоса и корпус рабочего колеса выполнены из чугуна, верхняя крышка и корпус двигателя — литьё из алюминия. Вал ротора — нержавеющая сталь AISI 420, рабочее колесо — пластичный чугун, агитатор — нержавеющая сталь. Механическое уплотнение керамика/карбид кремния и графит/керамика в паре с манжетой из бутадиен-нитрильного каучука защищает двигатель от попадания абразивной среды. Класс изоляции обмотки — F, класс защиты корпуса — IP68, длина кабеля питания — 8 м.
Как подобрать модель
Серия из трёх моделей перекрывает диапазон производительности 7–18 м³/ч и напора 8–18 м:
- FS(M)2.4(F) — 0,4 кВт, патрубок 50 мм: рабочая точка 7 м³/ч при напоре 8 м, максимум 12,6 м³/ч и 12 м
- FS(M)2.75(F) — 0,75 кВт, патрубок 50 мм: рабочая точка 10 м³/ч при напоре 11 м, максимум 16 м³/ч и 18 м
- FS(M)3.75(F) — 0,75 кВт, патрубок 80 мм: рабочая точка 12 м³/ч при напоре 10 м, максимум 17–18 м³/ч и 17–18 м
Подбор ведётся от двух величин: требуемой производительности (сколько воды нужно откачивать в час) и требуемого напора (высота подъёма от зеркала воды до места сброса плюс потери в шланге). Если нужен подъём на 15–18 м — берётся FS(M)2.75(F); если важнее больший расход при умеренном напоре — FS(M)3.75(F) с патрубком 80 мм даёт больше пропускной способности при том же диаметре твёрдых частиц 6 мм.
Вопросы о серии FS(M)
Максимальная глубина погружения — 10 м. Насос имеет класс защиты IP68 и рассчитан на постоянную работу под водой.
